| 產品類型 | 混凝土振動電機 |
|---|---|
| 產品認證 | iso9001 |
| 額定電壓 | 380V |
| 額定功率 | 2.2 |
| 額定轉速 | 2850rpm |
| 極數 | 2極 |
| 適用范圍 | 建筑混凝土澆筑 |
| 品牌 | 黃河牌 |
| 型號 | ZN-70 |
| 加工定制 | 是 |

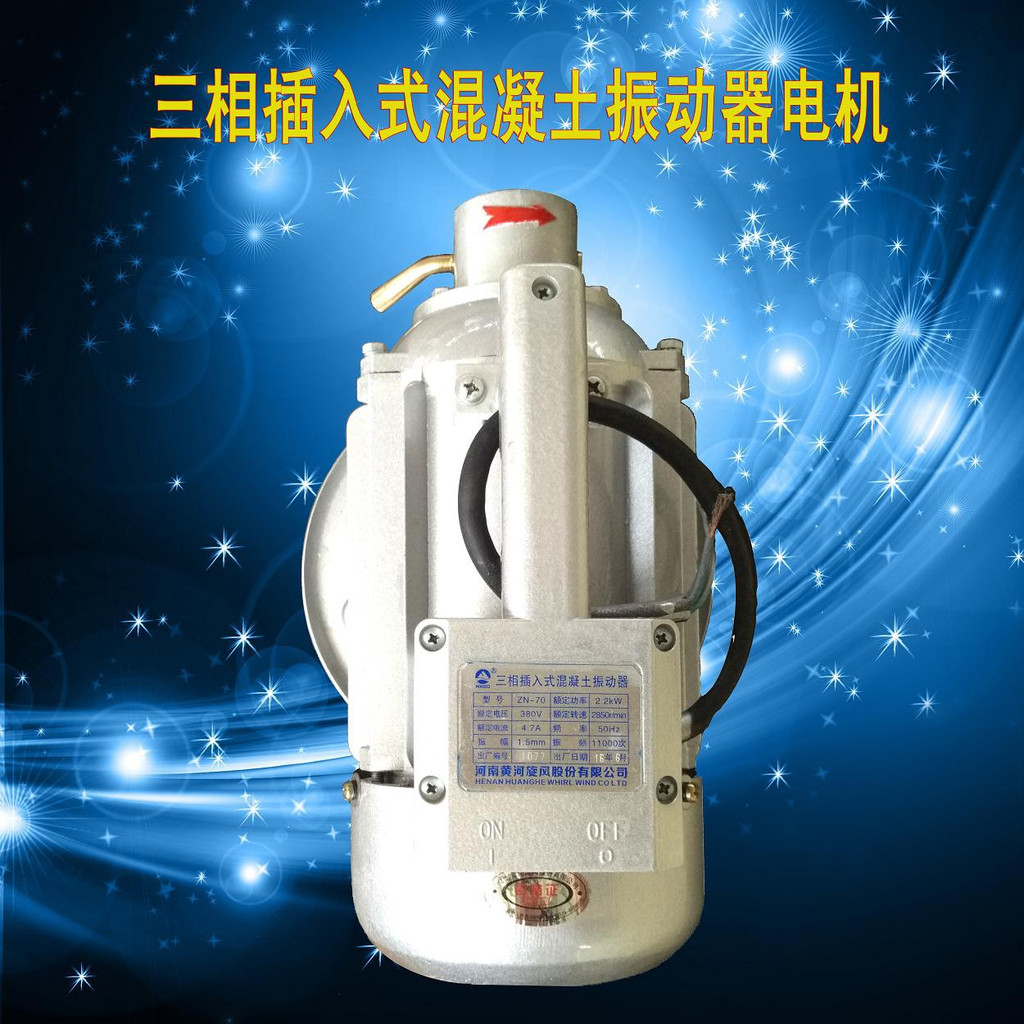

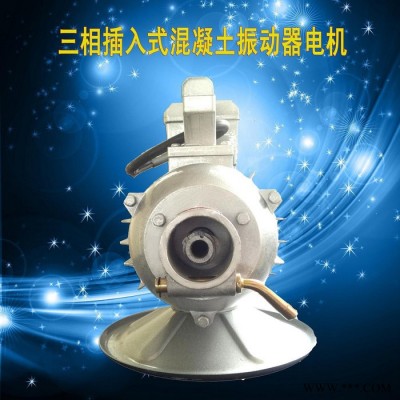

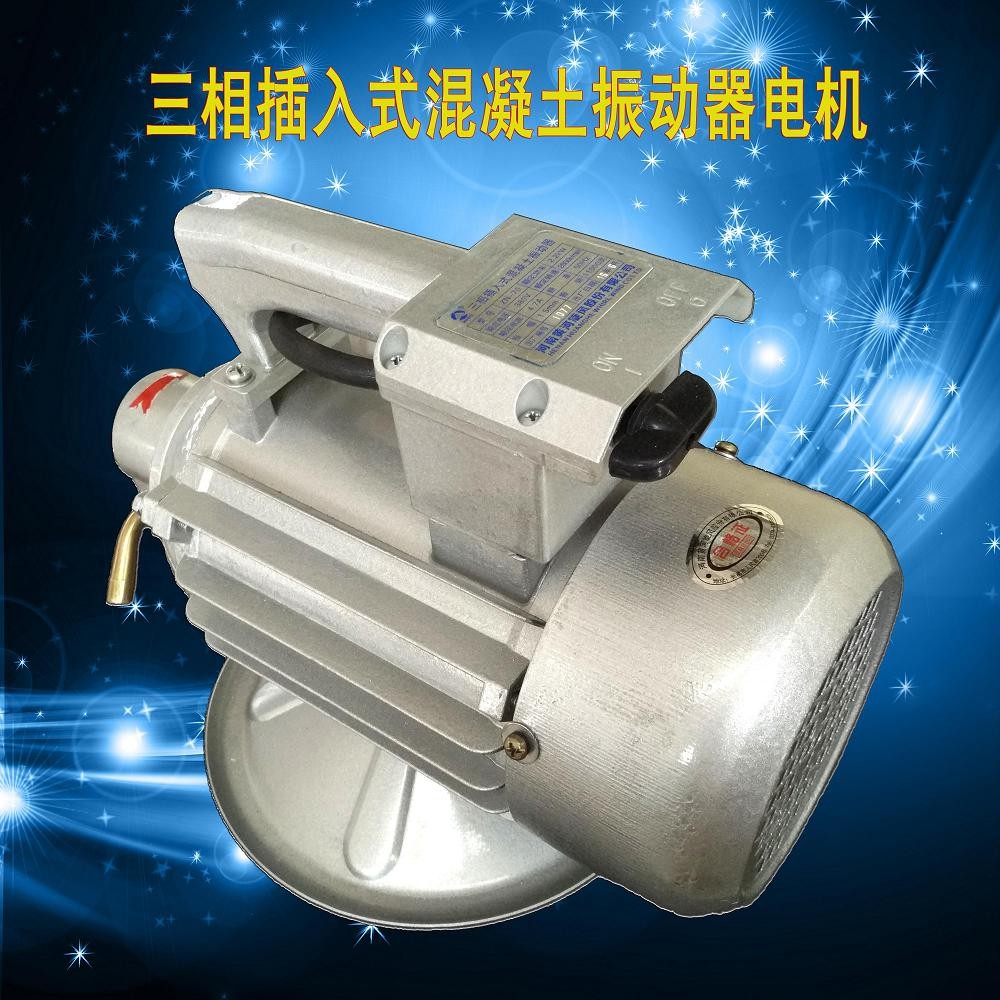

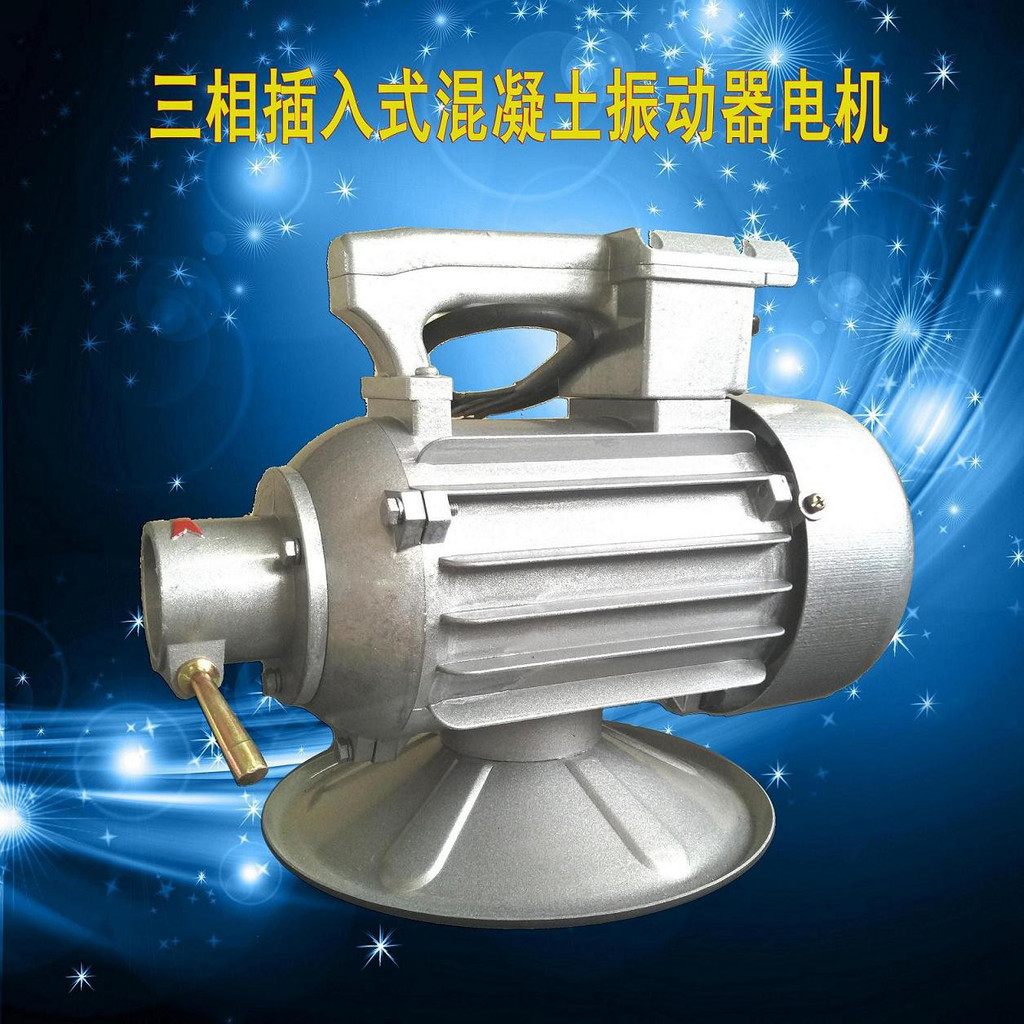

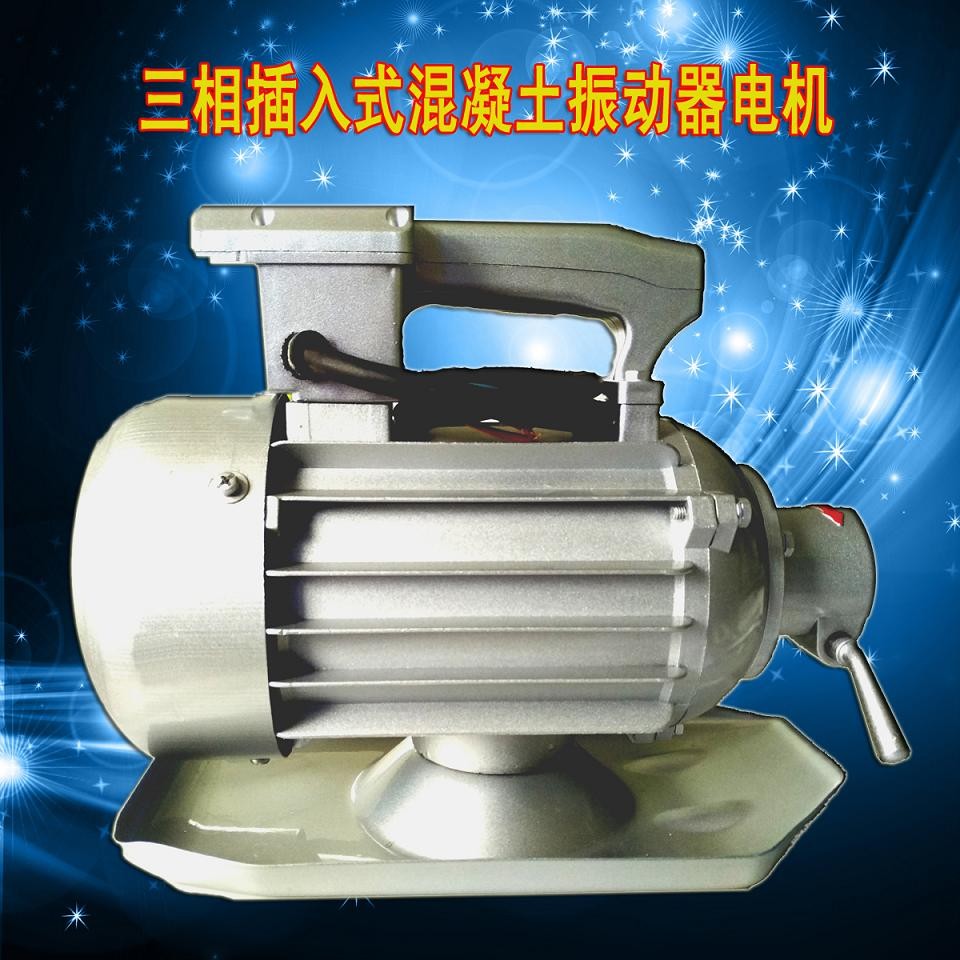

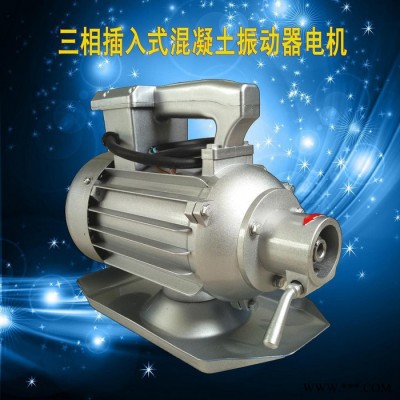

| 電動機名稱 | ZN-70電動插入式混凝土振動電機 |
正品黃河牌ZN-70 2.2kW電動軟軸行星插入式混凝土振動電機 匯凱機電
一、 用途
ZN型電動軟軸行星插入式混凝土振動器廣泛應用于建筑工程施工中振搗密實各種塑性、半塑性及干硬性混凝土，是混凝土施工的重要工具。
二、 技術參數
| 振動器 | ||||||||||||
| 型號 | 振動棒 | 驅動電機 | ||||||||||
| 棒體尺寸 | 軟軸直徑mm | 軟管直徑mm | 軟管長度m | 空載頻率Hz | 空載振幅mm | 重量（配4-12m軟管）kg | 功率kW | 轉速rpm | 電源 | 重量kg | ||
| 直徑mm | 長度mm | |||||||||||
| ZN25 | φ25 | 350 | φ8 | φ24 | 4-12 | 260 | 1.40 | 7-20 | 1.5 | 2850 | 三相 380V
50Hz | 13 |
| ZN35 | φ35 | 370 | φ10 | φ30 | 4-12 | 220 | 1.64 | 10-28 | ||||
| ZN45 | φ45 | 460 | φ13 | φ36 | 4-12 | 200 | 2.40 | 14-40 | ||||
| ZN50 | φ50 | 452 | φ13 | φ36 | 4-12 | 200 | 2.30 | 16-42 | ||||
| ZN60 | φ60 | 406 | φ13 | φ36 | 4-12 | 200 | 2.40 | 17-43 | 2.2 | 15 | ||
| ZN70 | φ70 | 452 | φ13 | φ36 | 4-12 | 200 | 2.50 | 19-45 | ||||
三、 結構特點
振動器由振動棒（包括棒體、軟管、軟軸）和驅動電機兩大部分組成，具有結構簡單、操作方便和容易維修等特點。
注：1.用于連接軟軸與電機軟軸的軟軸插頭,可根據用戶要求，可分別訂貨。
2.驅動電機為三相異步電動機。電動機前端的防逆裝置，可以避免因電反轉時損壞軟軸（機體連接座上的紅色箭頭表示正向旋轉方向）。
四、安全操作方法
1.使用前，應測量電動機繞組的對地絕緣電阻。其值不得低于2MΩ。使用的電源，必須有符合用電安全的良好接地系統，并裝上可靠的三相漏電保護開關。電動機引出電纜中的黃/綠混色線為接地線。
2.使用前，應檢查三相電動機的旋向是否正確（此時不接震動棒）。將引出電纜與三相插頭連接，合上開關，觀察電動機旋向是否與機頭上的紅色箭頭指向一致。若反轉，應將引出電纜中的任何兩根線芯調換位置，電動機便可實現正向旋轉。注意防止電動機單相運行。
3.振搗混凝土時，應讓棒體自然沉入混凝土中，切勿用力硬插，也不應用棒頭去夾撬鋼筋。更不能在棒體上焊接一條鋼條，插入混凝土中振動，而棒體卻在空氣中振動，導致棒體損壞。操作時，軟管彎曲半徑不宜小于500mm，以免縮短軟管壽命。
4.振動器工作時，電機的電纜線須置于干燥、明顯的位置，不允許在其上堆放物品及車輛穿行。移動工作位置時，嚴禁用軟管或電纜線拖拉電機。
5.操作人員使用振動器時，須穿高筒絕緣膠鞋，帶絕緣手套并嚴格遵守安全操作規程。振動器啟動后，必須由操作人員掌管，不得將已啟動的振動器放在鋼板等堅硬的物體上。
五、維修保養
1.每次使用振動器之后，需清理各處表面，以保持清潔。驅動電機清理干凈之后，應置于干燥地方。
2.為延長振動棒的使用壽命，應定期拆洗棒體內的軸承，并均勻加注適量高熔點的潤滑脂。重新安裝時，應保持棒體的套管內部油封至尖頭范圍內無油污、無油膜、無水分。
3.在運行中，如發現軟軸轉動而棒體不振，或振動無力（即所謂“打滑”現象），此故障多數是棒體內部滲有水分，或有油污漏入滾道，此時必須拆開棒體，用汽油進行必要的內部清潔。
4.軟管經過一定時間使用后，管體會被磨損或伸長，以致軟軸插頭不能與電機連接。此時可將軟管一端的軟管錐套、軟管接頭拆下，截除多余量，再重新裝上，即可繼續使用。
5.電動機在運轉中，如發現保險絲熔斷，必須仔細檢查是否過載或其它線路故障，并排除。再按照容量規定更換保險絲。
