| 品牌 | 四方 |
|---|---|
| 型號 | V560-4T0075 |
| 產品系列 | V560 |
| 應用范圍 | 機床 |
| 電源相數 | 三相 |
| 額定電壓 | 三相AC380（V） |
| 供電電壓 | 低壓 |
| 適配電機功率 | 7.5（kW） |
| 直流電源性質 | 電壓型 |
| 控制方式 | 閉環矢量控制、開環矢量控制 |
| 外型 | 塑殼 |
| 營銷方式 | 代理 |
| 額定電流 | 17.0（A） |
東莞市鴻創自動化設備有限公司，一級代理東元伺服電機、四方變頻器、精密行星減速機，同時銷售三菱工控、信捷工控、威綸人機界面、海泰克人機界面、臺達伺服電機。歡迎新老客戶前來咨詢，劉小姐13922907470,0769-22715930或QQ1457433472

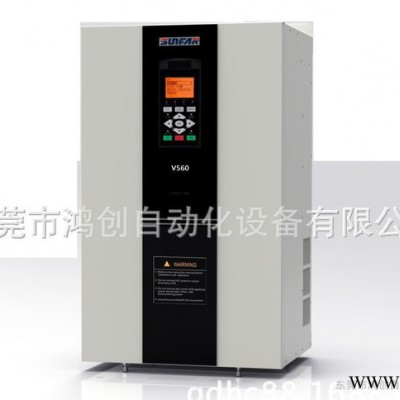

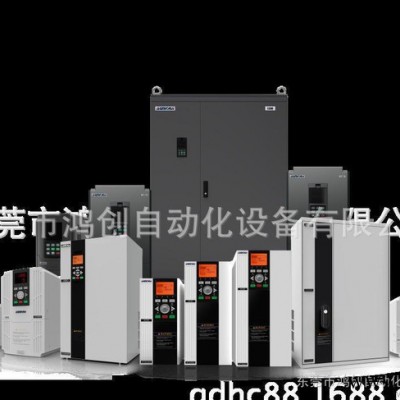

V560系列變頻器基于全新的矢量控制平臺，內置閉環矢量、開環矢量、V/F控制、轉矩控制、V/F分離控等制控制算法，可輕松實現各類復雜控制應用，可擴展3個擴展卡。變頻器自帶近百種警示功能，可提前預警避免故障停機。
特點
-快75us的電流閉環響應周期，零速200%的啟動力矩
-配5位雙行LED面板顯示，可選配LCD操作面板
-置多種系統宏和應用宏，通過宏參數調用，**大簡化參數設置
-件虛擬I/O口功能，通過簡易的設置參數，靈活配置虛擬I/O，**大限度減少外部干擾及配線難度
-動實現多機聯動時電流、功率轉矩或位置的**
-百種轉矩、轉速組合設定
-軸伺服與分度定位控制
-率/轉速設定通道的優先級可靈活配置
-場調試的任意未存儲參數，可一鍵存儲或放棄并恢復原值
-體工程學操作面板，可實現鍵盤或軟件鎖定與解鎖
-動屏蔽未使用功能模塊的參數，或選擇性顯示已修改、已存儲、已變動參數
典型應用
-機床
-織機械
-提升
-品包裝
-纜機械
-油化工
-洗設備、離心機
輸入電壓、頻率 | 3AC380V ±20%；50/60Hz |
功 率 范 圍 | 3AC380V ±20%；1.5KW~630KW |
輸出電壓 | 3AC 0~380V |
輸出頻率 | 低頻運行模式：0.0~300.00Hz； 高頻運行模式：0.0~2000.0Hz |
載波頻率 | 三相矢量合成：1.5~12.0KHz； 兩相矢量合成：1.5~15.0KHz（隨功率段調整） |
控制方式 | 閉環矢量控制；開環矢量控制；轉矩控制；V/F控制；V/F分離控制 |
數字輸入輸出 | 標配6路數字輸入（DI）,可擴展 標配2路數字輸出（DO）,可擴展 |
脈沖輸入輸出 | 0.0~100.0KHz脈沖輸入 0.0~100.0KHz脈沖輸出（OC信號/適配標準I/O擴展卡） |
模擬輸入輸出 | 輸入：0~10V電壓輸入（AI1），0~20mA電流輸入（AI2）; 標準I/O擴展板：-10V~10V電壓輸入 輸出：標準接口卡配置兩路0~10V模擬輸出信號（可選擇成0~20mA電流輸出模式） |
通訊協議 | 可擴展支持MODBUS通訊協議（標準RS485接口），也可擴展Profibus-DP協議 |
內部集成 | V560-4T0750及以上內置直流電抗器 |
制動單元 | V560-4T0220及以下功率段機型標配 |
外部接口 | DC24V電源，**大輸出電流：100mA |
安裝方式 | 壁掛式安裝（220KW以上可選柜式） |
安全特性 | IP20 |
設計標準 | CE |
