| 售后服務 | 一年 |
|---|---|
| 安裝形式 | 落地式 |
| 刀具數量 | 12.0 |
| 新舊程度 | 全新 |
| 原理 | 金屬切削 |
| 加工定制 | 是 |
| 加工精度 | 精密 |
| 控制方式 | 半閉環控制 |
| 運動方式 | 點位直線控制 |
| 控制系統 | KND |
| 用途 | 金屬切削 |
| 分類 | 數控銑床 |
| 重量 | 6500kg |
| 加工尺寸范圍 | 詳見介紹HP |
| 控制形式 | 數控 |
| 類型 | 銑鉆床 |
| 主電機功率 | 詳見參數 |
| 主軸轉速范圍 | 詳見介紹 |
| 是否庫存 | 是 |
| 適用行業 | 船舶 |
| 布局形式 | 臥式 |
| 作用對象材質 | 金屬 |
| 品牌 | 滄州鐵林 |
| 型號 | LXF-CNC-3200 |
一、 產品簡介：

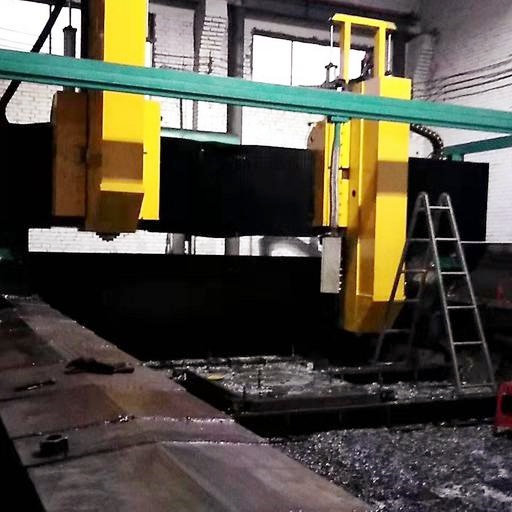

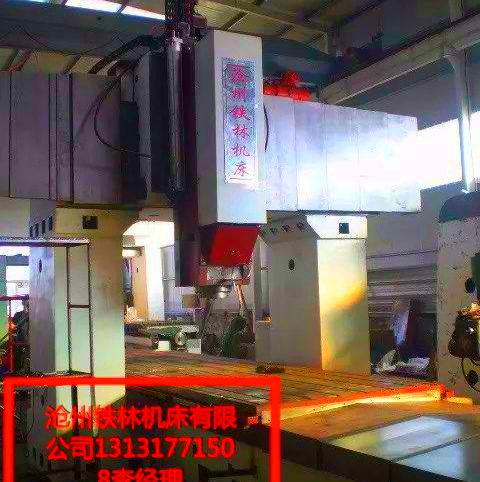

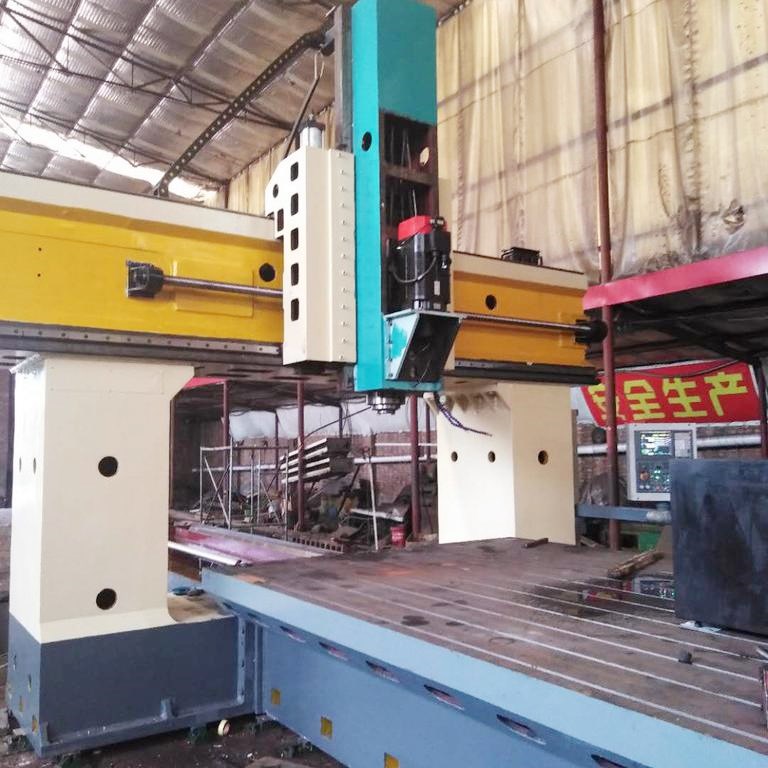

機床的結構特點：固定式床身、工作臺移動；動臺動梁設計；主軸箱隨溜板上下移動；亦可沿橫梁左右移動實現三軸聯動；配置22kW主鏜銑頭。機床主銑頭具有銑削、鏜削、鉆削、锪孔等功能，適用于機械、鋼鐵、能源、汽車、航空航天、兵器、船舶等行業的大、中型零件的加工。如果配備附件銑頭后可實現工件的一次裝夾，安裝直角銑頭可五面加工，一機多用，提高了工件的效率。
二．主要技術參數和配置清單如下：
| 序號 | 名稱 | 品牌 | 備注 |
| 1 | 鑄件毛坯 | 滄州 | 二次回火 |
| 3 | 進給電機 | KND | X軸32NM，YZ軸扭矩15NM，Z軸抱閘。 |
| 4 | 主軸電機 | 北京 | 22千瓦 |
| 5 | 動臺動梁設計 | | |
| 6 | 內防 | 山東 | 工作臺鐵板，橫梁風琴防護 |
| 7 | 絲杠 | 濟南金價特 | x軸8010，y軸5010，z軸5010 |
| 8 | 軸承 | WLH | 等級P4 |
| 9 | 外防護 |
| 無 |
| 10 | 限位 | 值編碼器 | 開機不用回原點 |
| 11 | 電器柜加安裝 |
| 操作面板分開 |
| 12 | 鑄件粗加工 |
| 二次回火 |
| 13 | 主軸箱導軌磨淬火 |
| 淬火硬度HRC48以上。 |
| 14 | 裝配 |
| 裝配溫度10攝氏度以上 |
| 15 | 潤滑泵 |
| 帶分油泵 |
| 16 | 墊鐵和螺栓 |
| 每臺一套 |
| 17 | 主軸 |
| BT50-190 |
| 18 | 氣動元件 | SMC |
|
| 19 | 同步帶輪 |
| 1:2 |
| 20 | 安裝調試 | 負責指導安裝 |
|
| | 平衡配重 |
| 氣體 |
| 22 | 機床結構圖 |
| 提供機床結構圖、做為驗收依據，按照精度驗收表驗收、提供地基圖 |
| 序號 | 項目 | 主要參數 | |
| 1 | Y軸行程 | mm | 4000 線規，55#臺灣上銀 |
| 2 | X軸行程 | mm | 2600 線規，55# 臺灣上銀 |
| 3 | Z軸行程 | mm | 600 硬軌 貼塑 |
| 4 | 龍門跨距 | mm | 2600 |
| 5 | 主軸端面至工作臺距離 | mm | 100-1400 |
| 6 | 工作臺面積 | mm | 2000*4000 |
| 7 | 最大承重 | T | 8 |
| 8 | T型槽數量 | No. | 7 |
| 9 | T型槽尺寸/間距 | mm | 22/200 |
| 10 | 驅動方式 |
| 同步帶 |
| 11 | 主軸轉速 | rpm | 4500 |
| 12 | 主電機功率 | kW | 22 |
| 13 | 主軸扭矩 | N.m | 280 |
| 14 | 主軸錐度及規格 |
| ISO7:24NO50 |
| 15 | 拉刀方式 |
| 自動 |
| 16 | 主軸直徑 | mm | 190 |
| 17 | X、Y、Z快移速度 | m/min | 8/8/6 |
| 18 | 直角銑頭 | | 無 |
| 19 | | | |
| 20 | X、Y、Z伺服電機轉速 | rpm | 1500-2000 |
| 21 | X、Y、Z軸絲杠直徑 | mm | 80、50、50 |
| 22 | 進給速度 | mm/min | 8000 |
| 23 | 最小步進當量 | mm | 0.01 |
| | 數控系統 |
| knd |
| 標準配置 | |||
數控龍門銑床、數控鉆銑床、龍門磨床、數控龍門銑磨床、龍門磨床廠家直銷。滄州鐵林機床有限公司 南京華興系統3500X650X500數控鉆銑床8萬。武漢全新重型1.5米X4.0米刨銑床18萬。x軸6000mmy軸200mmz軸1000mm數控龍門磨銑床60萬全新制造武漢重型1.5米X6.0米臺灣主軸數控龍門銑床46萬（XK15-60)全新3500x5000數控鉆銑床26萬 1200X2000普通龍門銑床5.6萬
銷售低價多種型號的龍門銑床。大型銑床、立車、龍門鏜銑床承攬大件特件加工。
2.5米X5.0米 2.2米X6.0米 2.6米X6.0米 數控龍門銑床分別36萬、46萬56萬。多種型號數控鉆銑床低價銷售，2.5米X2.5米18萬、1.0米X6.0米19萬、3.0米X3.0米20萬。
滄州鐵林機床有限公司是承攬機械加工，設備生產銷售為一體的企業。
