| 材質 | 合金 |
|---|---|
| 風量 | 555 |
| 葉輪直徑 | 710 |
| 葉片數 | 15 |
| 轉速 | 2950 |

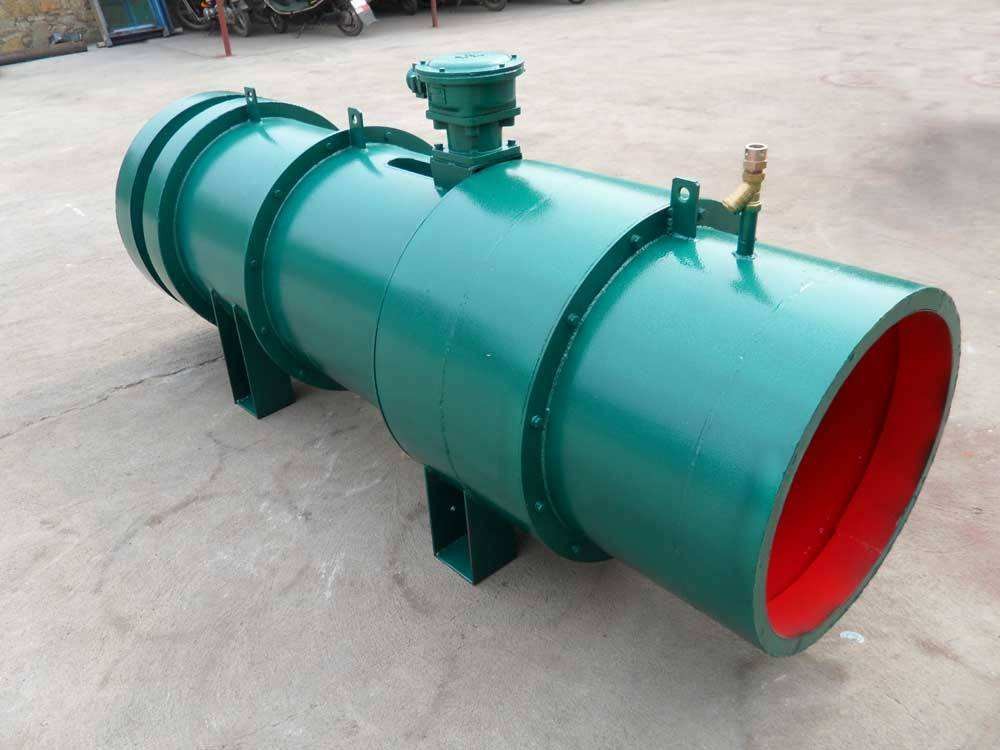

| 品牌 | KCS礦用濕式除塵風機 |
| 型號 | KCS礦用濕式除塵風機 |
| 加工定制 | 是 |
1、抽出式軸流防爆局通風機 2、機架 3、捕塵器
圖三: KCS-120(230)D系列掘進機用除塵風機結構示意圖
1、抽出式軸流防爆局部通風機 2、機架 3、捕塵器
圖四：KCS-410D系列掘進機用除塵風機結構示意圖
三、性能及主要技術參數
1、總粉塵除塵效率：≥97%
2、液體比：≤0.4L/m3。
3、處理風量m3/s：系列型號。
4、適用粉塵濃度范圍：C≤24000mg/m3處理風量。
5、工作方式：連續工作。
6、適用環境溫度：0℃~40℃。
7、適用粉塵種類：煤、巖、水泥等親水性粉塵。
8、防爆電機電壓：380V/660V或660V/1140V(訂貨時說明)。
礦用濕式除塵風機主要技術參數表一
| 產品型號 | KCS-100LD | KCS-120LD | KCS-180LD | |
| 工作阻力Pa | 350 | 1100 | 1200 | |
| 處理風量m3/min | 100 | 120 | 180 | |
| 總粉塵除塵效率% | ≥97 | ≥97 | ≥97 | |
| 呼吸性粉塵除塵效率% | ≥80 | ≥80 | ≥80 | |
| 液氣比L/m3 | ≤0.4 | ≤0.4 | ≤0.4 | |
| 噪聲dB | ≤85 | ≤85 | ≤85 | |
| 電動機 | 型號 | YBK2-112M-2 | YBK2-132S1-2 | YBK2-160M1-2 |
| 額定轉速 r/min | 2890 | 2900 | 2930 | |
| 功率 KW | 4 | 5.5 | 11 | |
| 整機外型長×寬×高 mm | 2015×590×800 | 2160×650×860 | 2470×750×1020 | |
| 整機重量 Kg | 360 | 490 | 680 | |
礦用濕式除塵風機主要技術參數表二
| 產品型號 | KCS-120D | KCS-230D | KCS-410D | |
| 工作阻力Pa | 800 | 1200 | 1800 | |
| 處理風量m3/min | 120 | 230 | 410 | |
| 總粉塵除塵效率% | ≥97 | ≥97 | ≥97 | |
| 呼吸性粉塵除塵效率% | ≥80 | ≥80 | ≥80 | |
| 液氣比L/m3 | ≤0.4 | ≤0.4 | ≤0.4 | |
| 噪聲dB | ≤85 | ≤85 | ≤85 | |
| 電動機 | 型號 | YBK2-160M1-2 | YBK2-160L-2 | YBK2-200L2-2 |
| 額定轉速 r/min | 2930 | 2930 | 2950 | |
| 功率 KW | 11 | 18.5 | 37 | |
| 整機外型長×寬×高 mm | 2527×640×790 | 2700×740×870 | 3180×950×1200 | |
| 整機重量 Kg | 550 | 600 | 1126 | |
四、安裝、操作：
1. 礦用濕式除塵風機當用戶使用380/660V電壓電源時電機接線方式：電動機的接線盒位于風機殼體外側，以便于接線。接線盒內有六個接線端子和一個接地端子，用戶根據電源電壓選擇接線方法，當電源電壓為380V，選用△接法；當電源電壓為660V時，選用Y接法。配用電動機防爆型式：隔爆型；防爆標志：ExdI風機出廠時電動機均按△接線，其接線圖如下：
380V接法（△接法） 660V接法（Y接法）
當用戶選用660/1140V電壓電源時電機接線方式：電源電壓為660V，選用△接法；當電源電壓為1140V時，選用Y接
| 序 號 | 名 稱 | 單 位 | 數 量 | 備 注 |
| 1 | 煤礦用濕式振弦除塵風機 | 臺 | 1 |
|
| 2 | 使用說明書 | 份 | 1 |
|
| 3 | 生產許可證 | 份 | 1 | 復印件 |
| 4 | 煤礦安全標志證 | 份 | 1 | 復印件 |
| 5 | 摩擦火花檢驗合格證 | 份 | 1 | 復印件 |
| 6 | 檢驗合格證 | 份 | 1 | 復印件 |
| 7 | 防爆合格證 | 份 | 1 | 復印件 |
| 8 | 防爆電機安全標志證 | 份 | 1 | 復印件 |
| 9 | 產品合格證 | 份 | 1 |
|
| 10 | 防爆電機合格證 | 份 | 1 | 復印件 |
