| 產地 | 廣東 |
|---|---|
| 動力類型 | 電動 |
| 驅動方式 | 電動 |
| 柱數 | 單柱 |
| 自動化程度 | 手動 |
| 品牌 | 上海二鍛 |
| 型號 | JH21-16 |

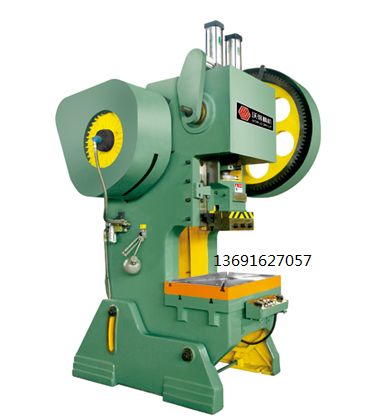

JH21-氣動125噸沖床結構簡單，生產成本低，采用氣動技術，實現一臺空壓機可以同時供多臺氣動沖孔機工作，較電動沖床更加節能。減少電耗損。操作簡單，安全型較高，采用腳踏開關來控制電磁閥，結構簡單，故障率低，提高生效率。
JH21-125T氣動沖床結構特點:
1、JH21-125T氣動沖床干式離合、液壓保險開式固定臺壓力機鋼板焊接高剛度機身；
2、JH21-125T氣動沖床主電機采用西門子電機；組合式干式氣動摩擦離合器、制動器；
3、JH21-125T氣動沖床齒輪副浸油潤滑；矩形六面加長導軌；
4、JH21-氣動125噸沖床液壓過載保護裝置；電動調模，數碼顯示；
5、JH21-125T氣動沖床滑塊裝設了上提式平衡缸裝置 進口雙聯電磁閥；
6、JH21-125T氣動沖床電動濃油強制潤滑系統；平衡缸采用手動稀油潤滑系統；
7、JH21-125T氣動沖床配一組吹件裝置；國際品牌PLC控制；
8、JH21-氣動125噸沖床國際品牌接觸器、按鈕、指示燈；
9、JH21-125T氣動沖床可選配氣墊裝置，自動送料軸裝置，光電保護裝置，可搭配各種自動化設備
JH21-氣動125噸沖床技術參數：
| | JH21-125 | |||||
| 公稱力 | kN | 1250 | ||||
| 公稱力行程 | mm | 5 | ||||
| 滑塊行程 | mm | 160 | ||||
| 行程次數 | 固定 | min-1 | 50 | |||
| 可變Variable | 40-60 | |||||
| **大裝模高度 | mm | 370 | ||||
| 裝模高度調節量 | mm | 100 | ||||
| 滑塊中心至機身距離 | mm | 360 | ||||
| 工作臺板尺寸（前后×左右） | mm | 700X1100 | ||||
| 工作臺板落料孔尺寸（上空直徑×深度×下孔直徑） | mm | φ160 | ||||
| 工作臺板厚度 | mm | 120 | ||||
| 滑塊底面尺寸（前后×左右） | mm | 520X620 | ||||
| 模柄孔尺寸（直徑×深度） | mm | φ70X80 | ||||
| 立柱間距離 | mm | 640 | ||||
| 立電機功率 | KW | Y160L-6/11 | ||||
| 外形尺寸（前后×左右×高） | mm | 1900X1400X3350 | ||||
| 凈重 | Kg | 9800 | ||||
