| 產地 | 上海 |
|---|---|
| 產品類型 | 全新 |
| 動力類型 | 電動 |
| 適用范圍 | 學校 |
| 重量 | 2900 |
| 柱數 | 單柱 |
| 品牌 | 二鍛 |
| 型號 | J21S-25 |

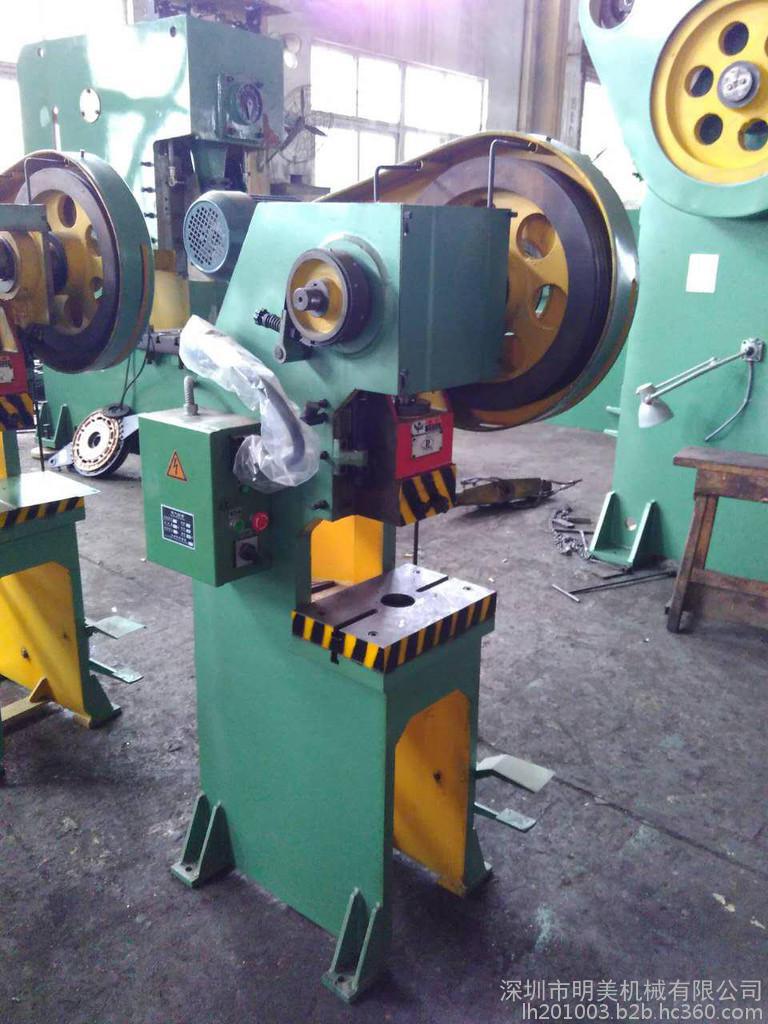

此系列壓力機是加大喉口深度的開式壓力機。其喉深是一般機床的四倍，
該產品工作空間大，工作可不用掉頭一次沖壓成型。廣泛用于大尺寸板料的沖壓 加工，產品均采用鋼板焊接機身，強度和剛度都很高，并采用剛性轉健式離合器， 操作，維修方便，工作平穩，性能可靠.| 技術參數 | 單位Unit | J21S-10 | J21S-16 | J21S-25 | J21S-40 | J21S-63 | J21S-80 | J21S-100 | |
| 滑塊公稱壓力 | KN | 100 | 160 | 250 | 400 | 630 | 800 | 1000 | |
| 公稱力行程 | mm | 2 | 2 | 2.5 | 6 | 6 | 7 | 7 | |
| 滑塊行程 | mm | 45 | 55 | 65 | 90 | 110 | 120 | 140 | |
| 行程次數 | times/ | 145 | 125 | 55 | 45 | 40 | 38 | 38 | |
| min | |||||||||
| 封閉高度 | mm | 180 | 220 | 270 | 320 | 390 | 440 | 480 | |
| 封閉高度調節量 | mm | 35 | 45 | 55 | 65 | 80 | 90 | 100 | |
| 滑塊中心線至機身距離 | mm | 300 | 500 | 600 | 710 | 800 | 800 | 900 | |
| 立柱距離 | mm | 190 | 250 | 330 | 470 | 590 | 600 | 720 | |
| 滑塊底面尺寸 | 左右L×R | mm | 170 | 200 | 250 | 300 | 400 | 430 | 540 |
| 前后F×B | mm | 150 | 180 | 220 | 260 | 360 | 360 | 480 | |
| 模柄孔尺寸 | 直徑 | mm | 30 | 40 | 40 | 50 | 50 | 60 | 60 |
| 深度 | mm | 55 | 60 | 60 | 70 | 70 | 75 | 75 | |
| 工作臺尺寸 | 左右L×R | mm | 370 | 450 | 560 | 700 | 860 | 950 | 1080 |
| 前后F×B | mm | 240 | 300 | 370 | 460 | 570 | 650 | 710 | |
| 落料孔直徑 | mm | 80 | 100 | 120 | 150 | 180 | 200 | 220 | |
| 工作臺板厚度 | mm | 35 | 40 | 50 | 65 | 80 | 100 | 120 | |
| 工作臺離地面距離 | mm | 730 | 750 | 800 | 835 | 860 | 850 | 850 | |
| 外形尺寸 | 左右L×R | mm | 1070 | 1480 | 1975 | 2338 | 2748 | 2720 | 2815 |
| 前后F×B | mm | 665 | 850 | 950 | 1376 | 1500 | 1715 | 1790 | |
| 高 | mm | 1763 | 1930 | 2215 | 2660 | 2827 | 3050 | 3400 | |
| 地腳螺拴距離 | 左右L×R | mm | 840 | 940 | 1355 | 1560 | 2020 | 2050 | 1970 |
| 前后F×B | mm | 420 | 490 | 660 | 720 | 880 | 965 | 1100 | |
| 電動機功率 | KW | 1.1 | 1.5 | 2.2 | 5.5 | 7.5 | 7.5 | 11 | |
| 重量(Approximate) | KG | 1400 | 2000 | 2900 | 5300 | 7600 | 9200 | 10080 | |
