材質	金屬
截面形狀	其它
適用范圍	其它
作用	固定密封
是否進口	否

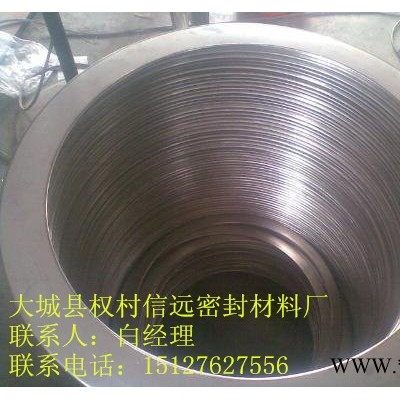

金屬纏繞墊片是目前應用廣泛的一種密封墊片，為半金屬密合墊中回彈性**的墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成，能耐高溫、高壓和適應超低溫或真空下的條件使用，通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題，其結構密度可依據不同的鎖緊力要求來制作，為加強主體和準確定位，纏繞墊片設有金屬內加強環和外定位環，利用內外鋼環來控制其**大壓緊度，對墊片接觸的法蘭密封面的表面精度要求不高。

主要用途　　回彈性優良的金屬纏繞墊片能夠?qū)艿老到y(tǒng)的壓力熱循環和振動進行自動調整，特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件，廣泛地用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門?！　≡诜ㄌm墊外觀設計上為了安裝方便,根據墊片口徑大小,在墊片外圍焊上2~8個定位帶,讓定位帶扣在法蘭孔上,以防安裝時墊片移位或脫落,節約了輔助材料及工時.一般分為以下幾種類型：

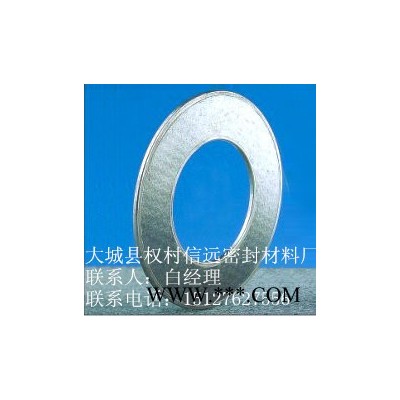

　　金屬纏繞墊片采用**SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性**的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其**大壓緊度，纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件。金屬包覆墊片系指內部用非金屬材料(柔性石墨、石棉橡膠板、陶瓷纖維）等，外部用特定的冷作工藝包覆金屬薄板的復合型墊片，按墊片截面通常分為平面型包覆及波紋型包覆兩種，是**傳統的一種密合墊片，適用于熱交換器、壓力容器、泵、閥及法蘭面密封。

　　金屬包覆墊片優點是強度大、不易碎、牢固結實，但回彈力有限，需要求法蘭表面平坦及緊固力很高才能達到良好效果（可改進、外敷石墨板）。根據不同材料可以組合成201、304、316不銹鋼包石墨（耐溫650度）包覆墊、包石棉包覆墊，包陶瓷纖維（1400度）包覆墊片等多種形式。包覆墊片材質：A3、不銹鋼（201、304、316）、銅、鋁等　　包覆墊片填充料：柔性石墨（80%）、石棉（10%）、無石棉、陶瓷纖維（10%）等?！　“矇|片主要用途：適用于直徑較大的壓力容器(如換熱器、反應器、鑄鐵法蘭、汽缸頭、鍋爐等)法蘭的密封?！　「鞣N介質的機泵、管閥、管道及各類設備的法蘭等密封。適用于中、低壓工況?！　〔讳P鋼包覆墊片的焊接：大于1米或非腐蝕用工況可用焊接金屬模式；316、316L小型一般禁止焊接?！　“矇|片的改進：為提高密封效果外層可以粘貼柔性石墨板材?！　“矇|片據耐溫選擇包覆物：石墨—耐溫650 耐腐蝕；陶瓷纖維—耐溫HA1200 ;HZ—1600。　　方形金屬包覆墊片應弧度圓角整體鍛造，氬弧焊焊接。禁止直角，錫焊！否則使用后受壓、受熱分裂。
