| 材質 | 不銹鋼304 |
|---|---|
| 產地 | 河北 |
| 規格 | DN50 |
| 適用機型 | 管道密封 |
| 性質 | 耐高壓 |
| 作用 | 固定密封 |
| 是否可定制 | 是 |
| 截面形狀 | 圓形 |
| 品牌 | 世強 |
| 型號 | 2333 |
密封件金屬墊金屬墊片優點是強度大、不易碎、牢固結實，但回彈力有限，需要求法蘭表面平坦及緊固力很高才能達到良好效果（可改進、外敷石墨板）。根據不同材料可以組合成201、304、316不銹鋼包石墨（耐溫650度）墊、包石棉墊，包陶瓷纖維（1400度）墊片等多種形式。
密封件金屬墊金屬墊片說明：金屬墊片系指內部用非金屬材料(柔性石墨、石棉橡膠板、陶瓷纖維）等，外部用特定的冷作工藝金屬薄板的復合型墊片，按墊片截面通常分為平面型及波紋型兩種，是的一種墊片，適用于熱交換器、壓力容器、泵、閥及法蘭面密封。但回彈力有限，需要求法蘭表面平坦及緊固力很高才能達到良好效果（可改進、外敷石墨板）。根據不同材料可以組合成201、304、316不銹鋼包石墨（耐溫650度）墊、包石棉墊，包陶瓷纖維（1400度）墊片等多種形式。
墊片材質：A3、不銹鋼（201、304、316）、銅、鋁等 墊片填充料：石棉、柔性石墨、聚四氟、無石棉、陶瓷纖維等。 墊片主要用途：適用于直徑較大的壓力容器(如換熱器、反應器等)法蘭的密封。 各種介質的機泵、管閥、管道及各類設備的法蘭等密封。適用于中、低壓工況。 不銹鋼墊片的焊接：大于1米或非腐蝕用工況可用焊接金屬；316、316L小型一般禁止焊接。 墊片的改進：為密封效果外層可以粘貼柔性石墨板材。 墊片據耐溫選擇物：石墨—耐溫650 耐腐蝕；陶瓷纖維—耐溫HA1200 ;HZ—1600。

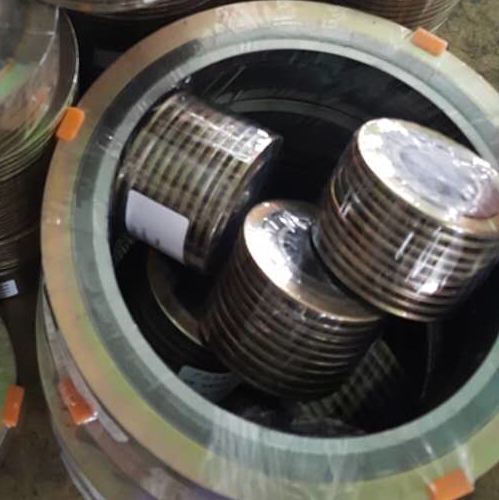

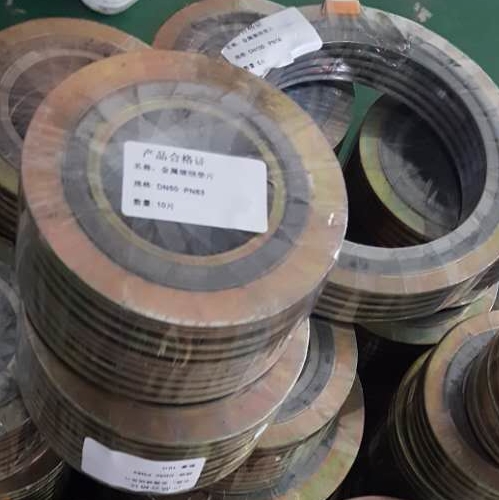

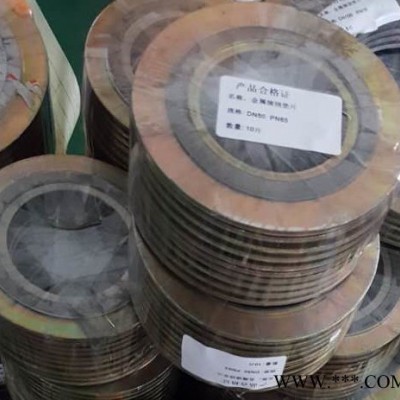

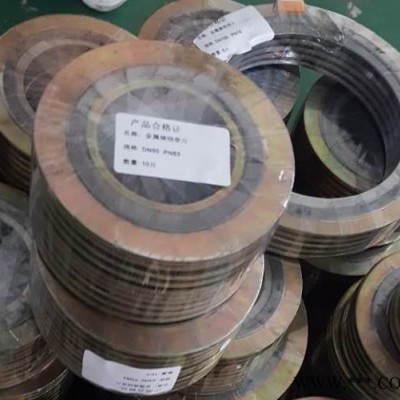

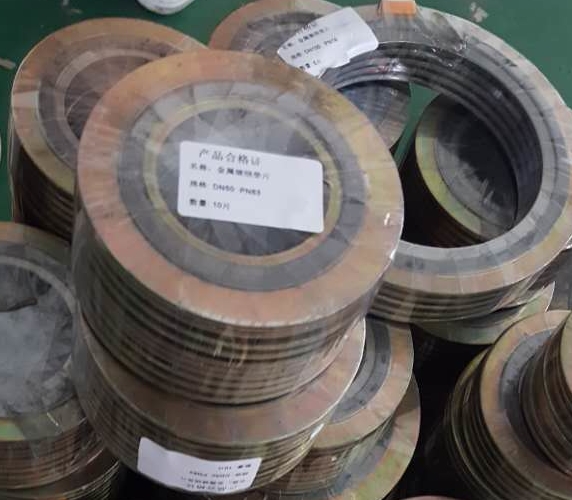

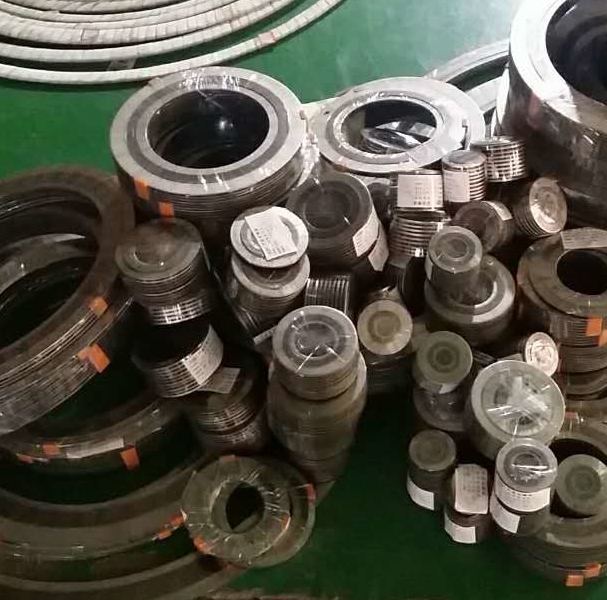

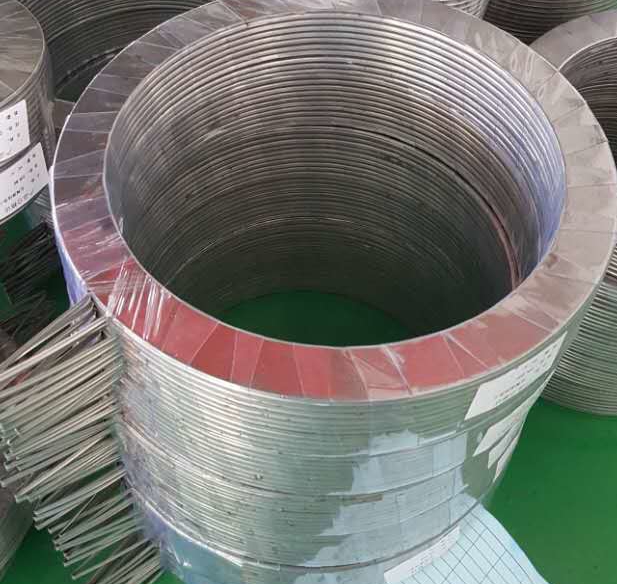

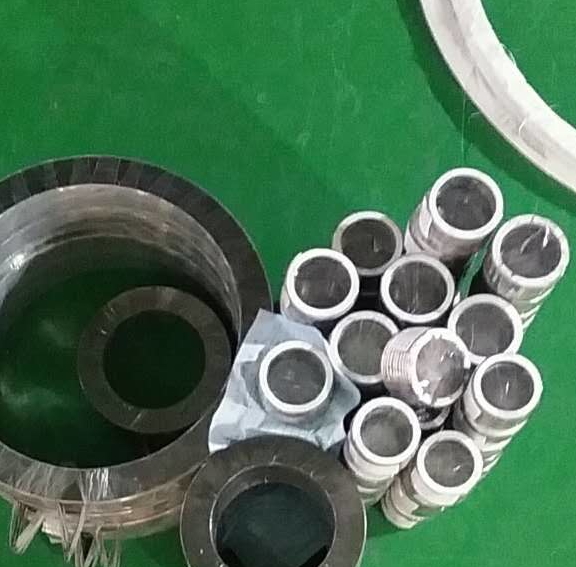

金屬纏繞墊片（基本型）是采用優質的SS304、SS316等（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟、無石棉等柔性材料相互重迭螺旋纏繞，并在開始及末端用點焊將金屬帶固定而成。 性能：耐高溫、高壓、耐腐蝕，具有良好的壓縮率和回彈率。 應用：石油、化工、電力、冶金、船舶、造紙、等法蘭連接處的管、閥、泵、人孔、壓力容器及 換熱設備的密封部位是的靜密封材料。
不銹鋼帶形狀：“V”“W”。不銹鋼帶材質：A3、304，304L，316，316L，蒙乃爾 Monel，鈦材Ta 。c-276 非金屬帶（填充料）：特殊石棉，無石棉，柔性石墨，聚四氟等。 適應溫度：-196℃--+650℃ （柔性石墨） ≤ +250℃ （聚四氟） ≤ +450℃ （特殊石棉） 介質：適用于高溫高壓蒸氣、油、油氣、溶劑、熱煤體油等。 使用壓力：≤300Mpa 加工尺寸： 3500 mm；特殊規格或各類非產品可按您的要求制作生產。 預緊比壓：y=68 MPa
只要選擇的鋼帶及填充材料，幾乎可以耐各種介質。
結構形式及代號：
| 基本型式 | 代號 | 適用的法蘭密封面 |
| 基本型 | A | 榫槽面 |
| 帶內環型 | B | 凹凸面 |
| 帶對中環型 | C | 平面或突面 |
| 帶內環和中環型 | D | 平面或突面 |
| 介質 材料 | 石棉 | 石墨 | 非石棉 | 聚四氟 |
| 水類介質 | 600℃，CL 2500 | 550℃，CL 1500 | 350℃，CL 1500 | -200-260℃， CL 1500 |
| 油類介質 | 500℃，CL 1500 | 550℃，CL 600 | 350℃，CL 600 | -200-260℃， CL 600 |
| 氣體介質 | 400℃，CL 600 | 550℃，CL 400 | 350℃，CL 400 | 200-260℃， CL 400 |
注：石墨在非氧化介質下，可使用到800℃。
| 材料 | 溫度℃ | 工 作壓力 | 適用介質 | 壓縮率 % | 回彈率% | 應力率% |
|
| 石墨 | -220--550 | 250 BAR | 腐蝕性介質 | 18--30 | ≥17 | ≤18 |
|
| 石棉帶 | -200---600 |
|
| 18--30 | ≥19 | ≤28 |
|
| 聚四氟 | -200-- 250 | 100 BAR | 腐蝕性介質 | 18--30 | ≥15 | ≤13 |
|
| 無石棉材料 | -100--250
| 100 BAR | 一般氣密 | 18--30 | ≥19 | ≤28 |
四氟夾包墊片的主要技術參數：
壓力:≤4.0MPa
溫度:≤260℃
墊片系數:m=2.5
PH值:0-14
預緊比壓:y=20MPa
聚四氟管特點:
聚四氟(PTFE)具有極優的化學性，能耐所有強酸、強堿、強氧化劑，與各種也不發生作用。PTFE使用溫度范圍較廣，常壓下可以長期應用于-180℃~250℃，在250℃高溫下處理1000h后，其力學性能變化很小。PTFE具有很低的因數，是一種良好的減摩，自材料，其靜系數小于動系數，因此用以制作軸承有啟動阻力小，運轉的優點。由于PTFE無極性，耐熱及不吸水，因此又是一種優良的電絕緣材料。還具有優良的耐老化性，不黏性及不燃性。
聚四氟制成的棒材、管材、薄膜、軸承、墊圈、閥門等各種異型材和零件，廣泛應用于機械、化工、、電氣電子、國防工業、科技、衛生及電絕緣等領域。
