金屬纏繞墊片簡介

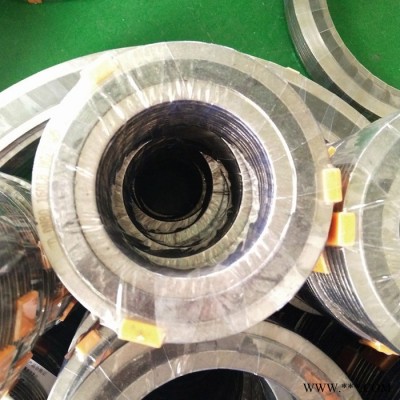

金屬纏繞墊片是目前應用廣泛的一種密封墊片，為半金屬墊中回彈性佳的墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成，能耐高溫、高壓和適應超低溫或真空下的條件使用，通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題，其結構密度可依據不同的鎖緊力要求來制作，為加強主體和準確定位，纏繞墊片設有金屬內加強環和外定位環，利用內外鋼環來控制其大壓緊度，對墊片的法蘭密封面的表面精度要求不高。金屬纏繞墊片的主要用途。

回彈性優良的金屬纏繞墊片能夠?qū)艿赖膲毫嵫h(huán)和振動進行自動，特別適用于負荷不均勻、接合力易，溫度與壓力周期性變化、有沖擊或震動的。是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件，廣泛地用于石化、機械、電力、冶金、造船、、原子能和宇航等部門。

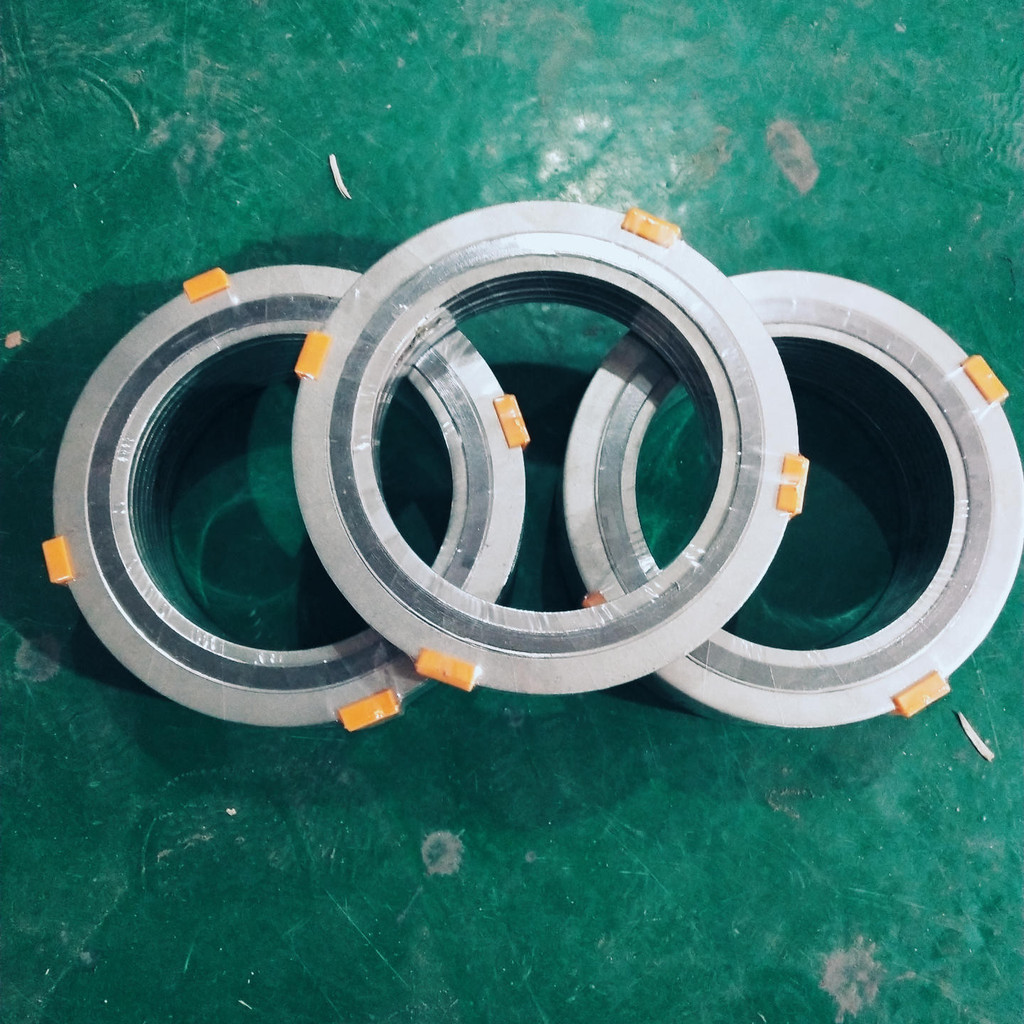

在法蘭墊外觀設計上為了安裝方便,根據墊片口徑大小,在墊片焊上2~8個定位帶,讓定位帶扣在法蘭孔上,以防安裝時墊片移位或脫落,節約了輔助材料及工時.一般分為以下幾種類型：

金屬纏繞墊片采用**SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟、無石棉等軟性材料相互交替重疊螺旋纏繞而成，在開始及末端用點焊將金屬帶固定。金屬纏繞墊片為半金屬墊中回彈性佳的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其大壓緊度，纏繞墊片的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易，溫度與壓力周期性變化、有沖擊或震動的。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件。

                                           金屬纏繞墊片的分類及其表示

金屬纏繞墊片從形式分：基本型金屬纏繞墊片（A），內環型金屬纏繞墊片（B），外環型金屬纏繞墊片(C)，內外環型金屬纏繞墊片(D)。分別用字母ABCD表示。
    金屬纏繞墊片從材質是分：碳鋼，201材質，304材質，316材質等。
    金屬纏繞墊片的填充帶材料現在一般有聚四氟填充帶和柔性石墨填充帶。其中柔性石墨的代號是2，聚四氟的代號是3.
    金屬纏繞墊片的標記：
    例：D 2222  H610-2009
    D表示內外環
    2222
    個2表示定位環材質為304
    第二個2表示金屬帶材質為304
    第三個2表示填充帶為柔性石墨
    第四個2表示內環材質為304
    DN200 表示墊片公稱通徑
    表示墊片公稱壓力
    H606-2009  表示墊片規格的執行編號
