材質	鋁合金
產地	嘉興
工作環境	1212
規格	電纜接線盒
類型	電子儀表盒
適用范圍	礦井下用
品牌	冷氏電氣
型號	BHD2-25A-2T
加工定制	否

BHD2-25A-4T  BHD2-25A-3T BHD2-25A-2T礦用隔爆型電纜接線盒

適用范圍     本系列接線盒適用于煤礦井下及其周圍介質中有甲烷、煤塵等爆炸性混合物氣體的環境中，在交流50Hz，電壓至127-660V的供電線路中，供信號、照明、動力設備等作電纜連接和分支之用。

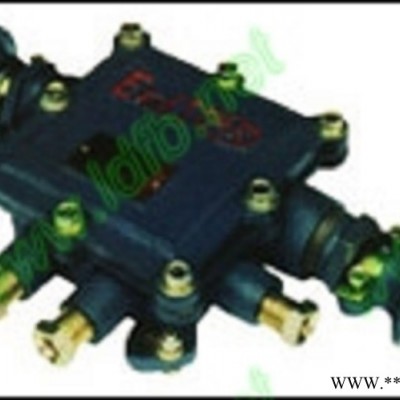

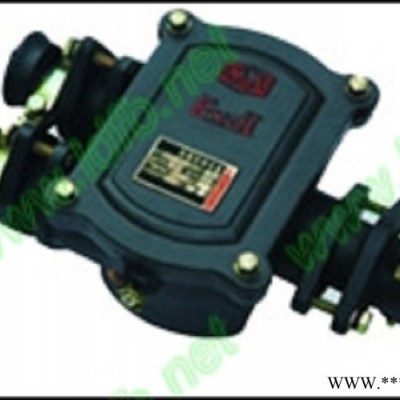

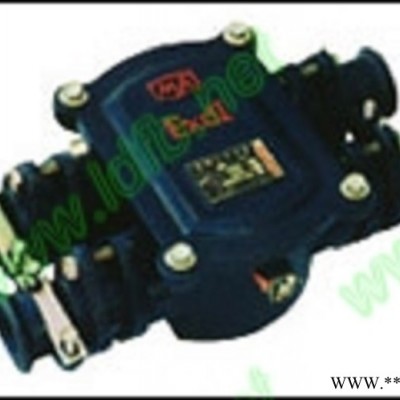

BHD2-25A-3T	BHD2-25A-4T

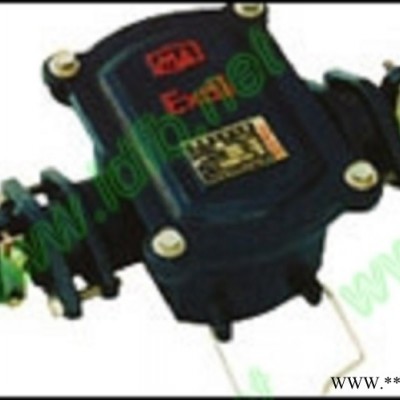

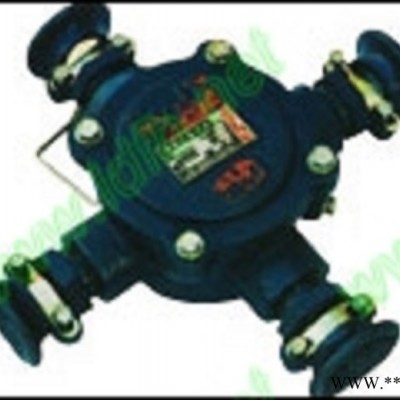

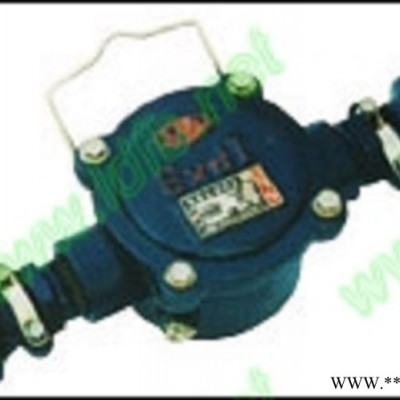

BHD2-25A-2T	BHD2-25A(4T)
主要技術參數 型號、規格 額定電流（A） 額定電壓（V） 電纜通數 電纜最大外徑 (φ，mm) 主 分支 BHD2-20/127-6T 20 127 2 0 20.10 BHD2-25/380-2T 25 380 2 0 22 BHD2-25/380-3T 3 0 BHD2-25/380-4T 4 0 BHD2-40/660-2T 40 660 2 0 24 BHD2-40/660-3T 3 0 BHD2-40/660-4T 4 0 BHD2-100/660-2T 100 660 2 0 37 BHD2-100/660-3T 3 0 BHD2-100/660-4T 4 0

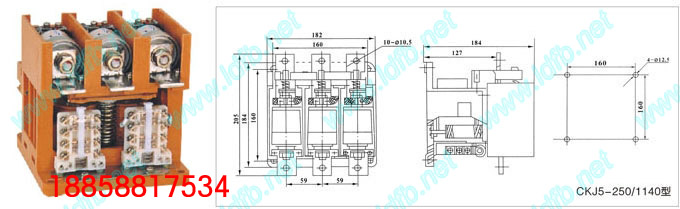

CKJ5-250/1140型交流真空接觸器

 CKJ5、CKJ系列真空接觸器 使用說明書 CKJ5、CKJP系列真空接觸器適用于交流50HZ，額定工作電壓至1140V，額定工作電流125—400A的電 力網絡，供直接或遠距離接 通和分斷主電路之用。因主觸頭在高真空環境中工作，因此居有電弧不外露、體積小、重量輕、壽命長、維修周期長等優點，特別適宜于組成各種路燈控制器及工作 于油田、化工等場合。 一、           工作條件 1．  海撥高度不超過2000米。 2．  環境空氣溫度：-25～+40℃。 3．  空氣相對濕度：環境空氣溫度為+25℃時不超過50％，在較低溫度下可以有較高的相對濕度。最濕月份的平均溫度為+25℃時，月平均最大相對濕度為90％。 4．  安裝面與垂直面的傾斜度不超過15°。安裝類別通常為第Ⅲ類。 5．  環境污染等級為3級。 6．  振動不大于30米/秒的場。 二、           主要技術參數

 、主要技術參數

型號	額定電壓(工頻)(V)		額定電流(A)	主觸頭參數			工頻耐壓V(有效值)
	主電路	控制電路		開距	超程	終壓力(N)	主電路	輔助電路	控制電路
CKJ5-80/1140	1140	36,110,220,380	80	1.8±0.2	>1	30±5	4200	2500	2000
CKJ5-125/1140	1140	36,110,220,380	125	1.8±0.2	>1	30±5	4200	2500	2000
CKJ5-160/1140	1140	36,110,220,380	160	1.8±0.2	>1	30±5	4200	2500	2000
CKJ5-250/1140	1140	36,110,220,380	250	2±0.2	>1.5	80±10	4200	2500	2000
CKJ5-400/1140	1140	36,110,220,380	400	20+0.5	>1.5	120±20	4200	2500	2000
CKJ5-600/1140	1140	36,110,220,380	600	20+0.5	>1.5	190±20	4200	2500	2000

型號	接通能力	分通能力	極限分斷電流(A)	電壽命次數		機械壽命次數	質量
				AC3	AC4
CKJ5-80/1140	10 Ie,100次	8 Ie,25次	2000,3次	60×104	6×104	300×104	3.8kg
CKJ5-125/1140	10 Ie,100次	8 Ie,25次	2000,3次	60×104	6×104	300×104	3.8kg
CKJ5-160/1140	10 Ie,100次	8 Ie,25次	2000,3次	60×104	6×104	300×104	3.8kg
CKJ5-250/1140	10 Ie,100次	8 Ie,25次	4500,3次	60×104	6×104	300×104	8kg
CKJ5-400/1140	10 Ie,100次	8 Ie,25次	4500,3次	60×104	2×104	300×104	11.3kg
CKJ5-600/1140	10 Ie,100次	8 Ie,25次	6000,3次	60×104	0.5×104	300×104	19.5kg

三、           結構及工作原理 接觸器由真空開關管、絕緣架，動臂、磁路支撐架、電磁操作機構及整流裝置組成。電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。 真空開關管靜導電板通過螺釘固定在絕緣架上，絕緣架與左右支撐板及磁路支撐架用螺釘聯結。當線圈通電后銜鐵吸合，帶動 動臂和動導桿等，使真空開 關管動觸頭運動，與靜觸頭接觸，使接觸器處于閉合狀態。當線圈斷電后，在反力彈簧作用下銜鐵板釋放，動靜觸頭分離使接觸器處于分斷狀態。 電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。 輔助觸頭位于銜鐵板一端，由銜鐵上下運動帶動輔助觸頭運動。 四、 安裝、調整及更換天關管 1．  安裝 ⑴ 安裝前應檢查安裝平面，安裝面不平時用墊片調整。 ⑵ 用螺釘加防松墊圈將接觸器固定在安裝板上。 ⑶ 接好主回路進出線，將交流控制電源線接在接線端子上，并接好地線。 2．  調整 當觸頭參數不符合要求或更換真空開關管后需作如下調整： ⑴ 松開球面接頭鎖緊螺母。 ⑵ 轉動球面接頭法蘭，使觸頭剛剛斷開（用萬用表低阻檔測）并反復調整，使三 管保持一致。 ⑶ 順時針轉動球面接頭到法蘭，使開距達到標準要求。 ⑷ 擰緊動法蘭鎖緊螺母。由于結構尺寸上保證，超程不必再調整。 ⒊ 更換真空開關管 當真空度下降或其他原因損壞時需更換真空開關管。 ⑴ 當動靜觸頭分開狀態下，用2500V兆歐表測動靜觸頭間絕緣電阻小于60兆歐時 應更換真空開關管。 ⑵ 擰松主電路與軟聯接線連接螺釘，脫開軟聯接線。 ⑶ 擰下靜導電板絕緣框的螺釘。 ⑷ 向動端壓縮觸頭彈簧將銷釘轉90度。 ⑸ 將真空開關管組件取下。 ⑹ 卸下球面接頭組件，取下開關管。 ⑺ 將待換的真空開關管按上述相反順序安裝到接觸器上。擰緊鎖緊螺母時，注意不 使波紋管處于扭曲狀態。更換開關管后要重新調節開距。 五、 使用與維修 1．  接觸器的工作電壓及工作電流不應超過額定值（控制回路原理圖見圖四、圖五、）。 2．  對新換的真空開關管要事先檢查其真空度。要求在10-2帕（10-4托）以上。可 用工頻耐壓法檢查：觸頭間距在標準要求范圍內，要求耐壓8KV以上（經三次試驗后，不允許有擊穿或連續閃絡現象）。 3．  平時建議用2500V兆歐表檢查。當絕緣電阻小于100M 時應加強監視。小于60M 時應更換真空開管。檢查時應區分陶瓷表面受潮或其他原因引起的絕緣下降。 4．  在小負荷感性負載使用真空接觸器時，建議配用RC阻容吸收盒，接入接觸器主 電路負載側。 5．  凡屬下列情況之一時應對接觸器作全面檢查和調整。 ⑴ 每年一次例行檢查和清潔工作。 ⑵ 動作一萬次以后。 ⑶ 真空開關管損壞后。 檢查及調整內容： ⑴ 真空開關管真空度。可用工頻試驗法。 ⑵ 輔助觸頭觸點接觸情況。接觸不良要調換新觸頭或以維修。 ⑶ 檢查開距及三管同步。 ⑷ 所有螺釘螺母有否松動?；顒硬课挥蟹窨ㄗ‖F象。 ⑸ 絕緣耐壓程度檢查，用測試儀或2500V兆歐表。
