驅動電壓 | 24-80 |
---|---|
電阻 | 1.0 |
電流 | 3 |
相電感 | 1.6 |
環境溫度 | -20°~+50° |
重量 | 1 |
步距角 | 1.8 |

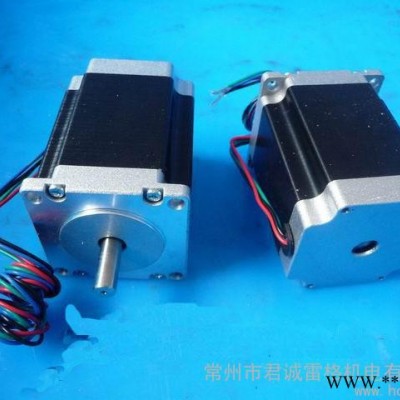

品牌 | 雷格 |
型號 | 2HS57-76 |
通用規格 (General specifications)
步距精度 5%
溫 升 80℃ Max
環境溫度 -20℃~+50℃
絕緣電阻 100M Ω Min 500VDC
耐 壓 500VAC 1minute
徑向跳動**大0.06mm(450g負載)
軸向跳動**大0.08mm(450g負載)

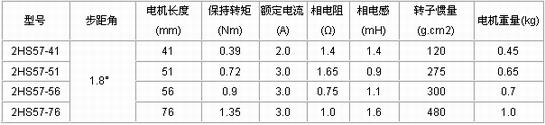

技術數據(Specifications)
※ 以上僅為代表性產品,可按要求另行制作。
外形尺寸(Dimension) ※
57系列四款電機軸徑均為6.35mm。

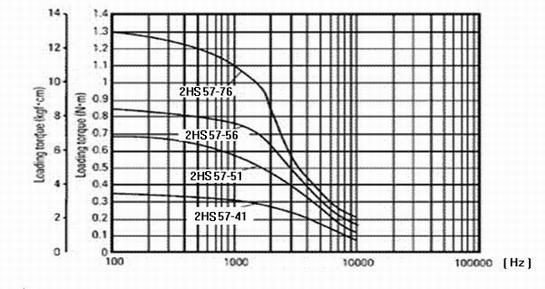

矩頻特性曲線圖(Frequency-torque characteristics)

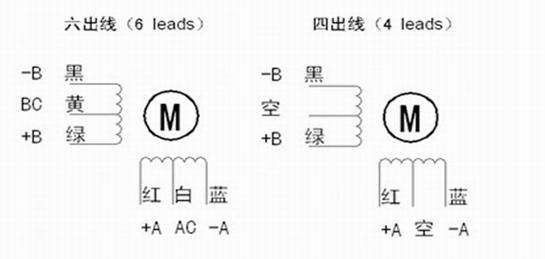

接線圖(Connections)
注意:
1.電機特性數據和技術數據都是在驅動器測試電壓為28VDC的情況下測得。
2.電機安裝時務必用電機前端蓋安裝止口定位,并注意公差配合,嚴格保證電機軸與負載軸的同心度。
3.對于電機引線方式,如果客戶有特殊需求,請?jiān)谟嗀浨笆孪嚷暶鳎蓮S家接好線,用戶不必自己改動。
4.電機與驅動器連接時,請勿接錯相。
