生產銷售 行星減速機 伺服電機專用 APEX臺灣品牌 行星減
加工定制 | 是 | 類別 | 行星減速機 | 齒輪類型 | 針輪減速機 | 安裝形式 | 臥式 | 布局形式 | 同軸式 | 齒面硬度 | 硬齒面 | 用途 | 減速機 | 輸入轉速 | 5,000(rpm) | 額定功率 | 1-5(kw) | 輸出轉速范圍 | 3倍額定輸出力矩 | 許用扭矩 | 3(N.m) | 使用范圍 | 應用于航天工業、半導體設備、工具機到包裝、自動化產業、產業用機器人、醫療檢驗、精密測試儀器等 | 級數 | 單級 | 減速比 | 3 | 屬性 | 000 | 品牌 | Apex | 型號 | AFR 042 |

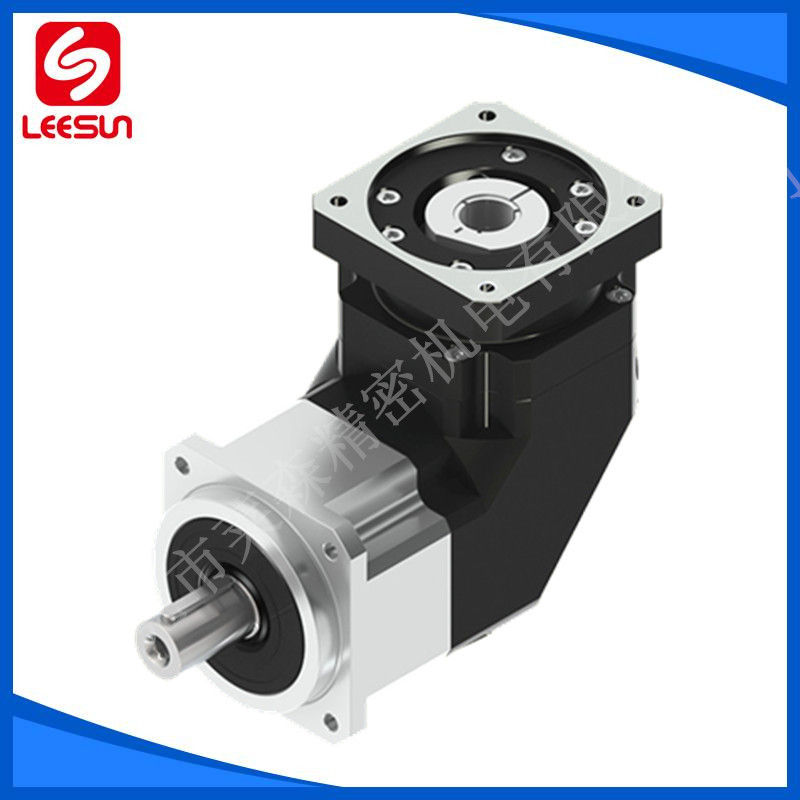

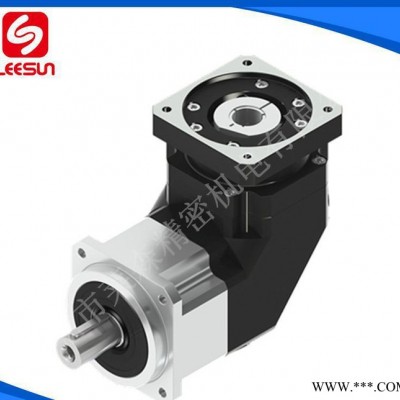

 | 產 品 介 紹: | 臺灣精銳廣用動力APEX減速機是針對高性能的設備需求來設計,采用專利的行星臂架與輸出軸一體式,使減速機的結構相當緊湊,使用壽命長達兩萬個小時,超大扭力值較同型產品高30%以上,超低背隙、低噪音。此外,不含保持器之滿針滾針軸承、螺旋齒輪以及馬達連接板的模組化設計等先進設計理念的采用,更使其精密度、可靠性等保持先進水平。因此廣泛應用于航天工業、半導體設備、工具機到包裝、自動化產業、產業用機器人、醫療檢驗、精密測試儀器等。 |
| 技 術 參 數 I: | 規格 | 節數 | 減速比1 | AFR 042 | AFR060 | AFR 075 | AFR100 | AFR140 | AFR180 | AFR220 | 額定輸出力矩 T2N | Nm | 1 | 3 | 9 | 36 | 90 | 195 | 342 | 588 | 1,140 | 4 | 12 | 48 | 120 | 260 | 520 | 1,040 | 1,680 | 5 | 15 | 60 | 150 | 325 | 650 | 1,200 | 2,000 | 6 | 20 | 55 | 150 | 310 | 600 | 1,100 | 1,900 | 7 | 19 | 50 | 140 | 300 | 550 | 1,100 | 1,800 | 8 | 17 | 45 | 120 | 260 | 500 | 1,000 | 1,600 | 9 | 14 | 40 | 100 | 230 | 450 | 900 | 1,500 | 10 | 14 | 40 | 100 | 230 | 450 | 900 | 1,500 | 14 | - | 42 | 140 | 300 | 550 | 1,100 | 1,800 | 20 | - | 40 | 100 | 230 | 450 | 900 | 1,500 | ![]()
| 2 | 15 | 14 | - | - | - | - | - | - | 20 | 14 | - | - | - | - | - | - | 25 | 15 | 60 | 150 | 325 | 650 | 1,200 | 2,000 | 30 | 20 | 55 | 150 | 310 | 600 | 1,100 | 1,900 | 35 | 19 | 50 | 140 | 300 | 550 | 1,100 | 1,800 | 40 | 17 | 45 | 120 | 260 | 500 | 1,000 | 1,600 | 45 | 14 | 40 | 100 | 230 | 450 | 900 | 1,500 | 50 | 14 | 60 | 100 | 230 | 650 | 1,200 | 2,000 | 60 | 20 | 55 | 150 | 310 | 600 | 1,100 | 1,900 | 70 | 19 | 50 | 140 | 300 | 550 | 1,100 | 1,800 | 80 | 17 | 45 | 120 | 260 | 500 | 1,000 | 1,600 | 90 | 14 | 40 | 100 | 230 | 450 | 900 | 1,500 | 100 | 14 | 40 | 100 | 230 | 450 | 900 | 1,500 | 120 | - | - | 150 | 310 | 600 | 1,100 | 1,900 | 140 | - | - | 140 | 300 | 550 | 1,100 | 1,800 | 160 | - | - | 120 | 260 | 550 | 1,000 | 1,600 | 180 | - | - | 100 | 230 | 450 | 900 | 1,500 | 200 | - | - | 100 | 230 | 450 | 900 | 1,500 | 最大輸出力矩 T2B | Nm | 1,2 | 3~200 | 3倍額定輸出力矩 | 額定輸入轉速 N1N | rpm | 1,2 | 3~200 | 5,000 | 5,000 | 4,000 | 4,000 | 3,000 | 3,000 | 2,000 | 最大輸入轉速 N1B | rpm | 1,2 | 3~200 | 10,000 | 10,000 | 8,000 | 8,000 | 6,000 | 6,000 | 4,000 | 超精密背隙P0 | arcmin | 1 | 3~20 | - | - | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | 2 | 25~200 | - | - | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | 精密背隙P1 | arcmin | 1 | 3~20 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | 2 | 25~200 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | 標準背隙P2 | arcmin | 1 | 3~20 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | 2 | 25~200 | ≤ 9 | ≤ 9 | ≤ 9 | ≤ 9 | ≤ 9 | ≤ 9 | ≤ 9 | 扭轉剛性 | Nm/ arcmin | 1,2 | 3~200 | 3 | 7 | 14 | 25 | 50 | 145 | 225 | 最大徑向力 F2rB2 | N | 1,2 | 3~200 | 610 | 1,400 | 4,100 | 9,200 | 14,000 | 18,000 | 33,000 | 最大軸向力 | F2a1B2 | N | 1,2 | 3~200 | 302 | 1,000 | 3,300 | 5,220 | 10,800 | 13,000 | 25,000 | F2a2B2 | N | 1,2 | 3~200 | 320 | 1,100 | 3,700 | 5,800 | 11,400 | 19,500 | 16,300 | 使用壽命 | hr | 1,2 | 3~200 | 30,000 * | 效率![]() | % | 1 | 3~20 | ≧95 % | 2 | 25~200 | ≧92 % | 重量 | kg | 1 | 3~20 | 0.9 | 2.1 | 6.4 | 13.9 | 23.7 | 50 | 83 | 2 | 25~200 | 1.2 | 1.5 | 7.8 | 15.1 | 26.7 | 54 | 94 | 使用溫度 | oC | 1,2 | 3~200 | -10oC~+90oC | 潤滑 | | 1,2 | 3~200 | 合成潤滑油脂(NYOGEL 792D) | 防護等級 | | 1,2 | 3~200 | IP65 | 安裝方向 | | 1,2 | 3~200 | 任意方向 | 噪音值 (n1=3000 rpm) | dB | 1,2 | 3~200 | ≤ 61 | ≤ 63 | ≤ 65 | ≤ 68 | ≤ 70 | ≤ 72 | ≤ 74 |
| 技 術 參 數 表 II | 規格 | 節數 | 減速比1 | AFR042 | AFR060 | AFR075 | AFR100 | AFR140 | AFR180 | AFR220 | 轉動慣量 J1 | kg/cm2 | 1 | 3~10 | 0.09 | 0.35 | 2.25 | 6.84 | 23.4 | 68.9 | 135.4 | 14 | - | 0.07 | 1.87 | 6.25 | 21.8 | 65.6 | 119.8 | 20 | - | 0.07 | 1.87 | 6.25 | 21.8 | 65.6 | 119.8 | ![]()
| 2 | 15 | 0.09 | - | - | - | - | - | - | 20 | 0.09 | - | - | - | - | - | - | 25~100 | 0.09 | 0.09 | 0.35 | 2.25 | 6.84 | 23.4 | 68.9 | 120~200 | - | - | 0.31 | 1.87 | 6.25 | 21.8 | 65.6 |
| 減速比 ( i =Nin/Nout )
輸出轉數100rpm 時,作用于輸出軸中心位置。
連續運轉,使用壽命為10,000 hrs。
|
溫馨提示: 以上產品信息僅供參考,詳情請旺旺咨詢!

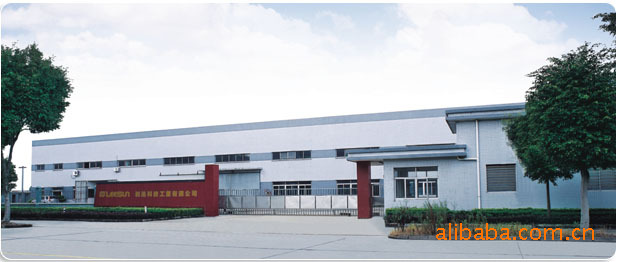

| 利迅科技工業有限公司始創于臺灣,擁有專業的設計開發團隊,主要研制生產工業機械用之高精度磁粉式離合器制動器、電磁式離合器制動器、空氣壓碟式/通軸式離合器制動器以及包裝印刷卷取設備行業專用的氣脹軸、氣壓套夾(氣脹臌)、快速安全夾頭、鋁合金導輥 、全自動張力控制器、卷徑式張力控制器等。齊全的產品于卷取設備行業領域提供各種張力控制解決方案。 一直以來,我們積極進取、開拓創新、誠信經營,服務行業十幾載,由于對產品質量嚴格柯求及公司全體同仁的不懈努力,致使“LEESUN”品牌成為行業的重要角色,并已行銷全國且出口歐美、日本、東南亞等地區。 經過不斷的創新發展設立東莞市萊森精密機電有限公司作為大陸運營部華南基地并建立分廠,相繼設立華東營銷處、華北營銷處,為用戶提供更完善的產品及服務,使“LEESUN”產品更廣泛的應用于包裝機械、印刷機械、電線電纜機械、制紙制版機械、橡塑機械、食器機械、紡織機械、玻璃機械、木工機械、電子電池機械等設備行業。 我們的經營理念:科技領先,精心制造,持續發展 我們的奮斗目標:內強素質,外樹形象,把利迅科技建成現代化科技制造企業。 利迅科技,無限動力! |

|
|
