| 貨號 | C2000 MD22 |
|---|---|
| 裝修及施工內容 | 安裝工程 |
| 產地 | 廣東 |
| 產品名稱 | 遠程采集控制io模塊 |
| 產品認證 | CE |
| 額定電壓 | 24V |
| 計量單位 | 件 |
| 適用范圍 | 電力監控、安防/門禁、酒店智能、樓宇自控、工業自動化、電信 |
| 售后服務 | 質保六年 |
| 用途 | 電力監控、安防/門禁、酒店智能、樓宇自控、工業自動化、電信 |
| 品牌 | 康耐德 |
| 型號 | C2000 MD22 |
| 加工定制 | 是 |

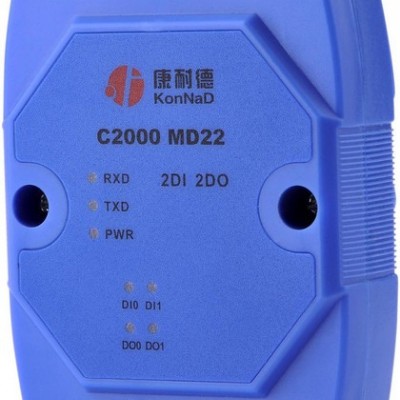

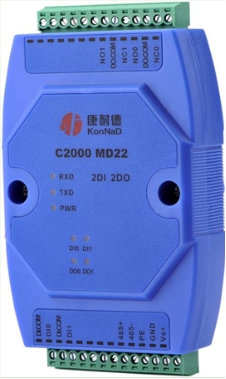

C2000 MD22為2路數字量輸入（DI）和2路數字量輸出（DO）采集設備，DO可以輸出常開（NO）、常閉（NC）兩種狀態。采用標準的Modbus RTU通訊協議，可以通過RS485總線進行遠程DI數據采集傳輸。
本產品具有良好的擴展性能，使用方便。還可以通過方便、靈活的級聯方式，靈活地通過M244，M244-A，M281，M281-A，M2IA，M2VA等具有聯網功能的采集設備低成本實現以太網接入，并實現各種數字量、模擬量的組合擴展采集。提供5年質保服務。
特點：
→2路數字量輸入；
→2路數字量輸出；
→I/O與系統完全隔離；
→采用Modbus RTU通訊協議；
→RS485通訊接口提供光電隔離及每線600W浪涌保護；
→電源具有良好的過流過壓、防反接保護功能；

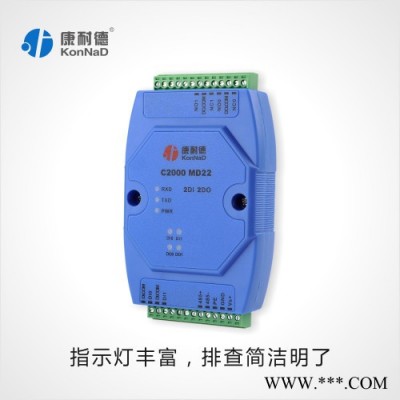

→豐富的指示燈，全面查看狀態，及時排查故障；
→安裝方便。
1.2技術參數
| 數字量輸入接口 | DI | 2路干接點輸入 |
| DI保護 | 過壓小于240V ，過流小于80mA | |
| 數字量輸出接口 | DO | 2路C型繼電器 |
| DO觸點容量 | 2A/30VDC 1A/125VAC | |
| DO有保護 | 防雷600W, 過壓小于60V,過流小于500mA | |
| 串口通信參數 | 接口類型 | RS485 |
| 波特率 | 1200~115200bps | |
| 數據位 | 8 | |
| 奇偶校驗 | None | |
| 停止位 | 1 | |
| 流量控制 | None | |
| 通訊協議 | Modbus RTU | |
| 串口保護 | 串口ESD保護 | 1.5KV |
| 串口防雷 | 600W | |
| 串口過流，過壓 | 小于240V，小于80mA | |
| 電源參數 | 電源規格 | 9-24VDC (推薦12VDC) |
| 電流 | 200mA@12VDC | |
| 功耗 | 小于2W | |
| 浪涌保護 | 1.5kW | |
| 電源過壓，過流 | 60V，500mA | |
| 工作環境 | 工作溫度、濕度 | -25~85℃，5~95%RH，不凝露 |
| 儲存溫度、濕度 | -60~125℃，5~95%RH，不凝露 | |

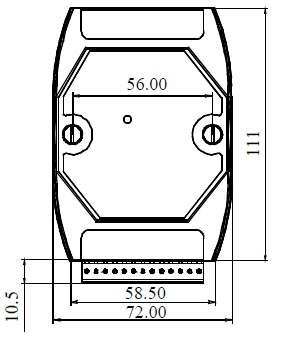

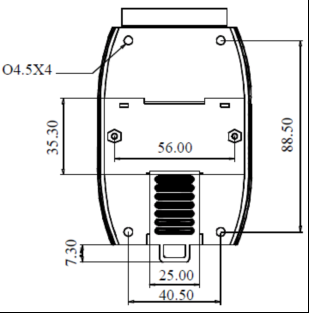

| 其他 | 尺寸 | 72.1*121.5*33.6mm |
| 保修 | 5年質保 |
| PWR | 電源指示燈 |
| RXD | 485信號接收指示燈 |
| TXD | 485信號發送指示燈 |
2.3 引腳說明
| Vs+ | 電源正 |
| GND | 電源負 |
| PE | 大地 |
| 485+ | RS485+ |
| 485- | RS485- |
| DI.COM | 數字量信號輸入公共端 |
| DI0~1 | 數字量信號輸入端 |
| DO.COM | 數字量信號輸出公共端 |
| NC0~1 | 數字量信號常閉輸出端 |
| NO0~1 | 數字量信號常開輸出端 |

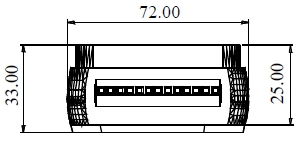

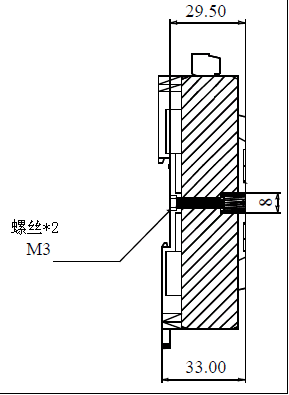

3.4 側視圖

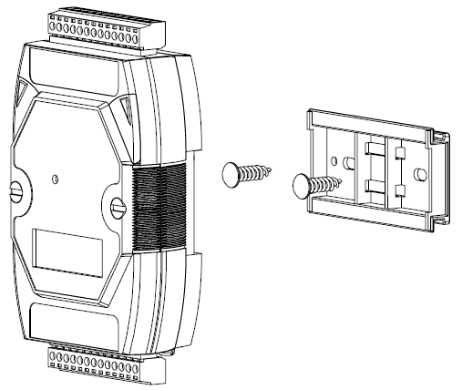

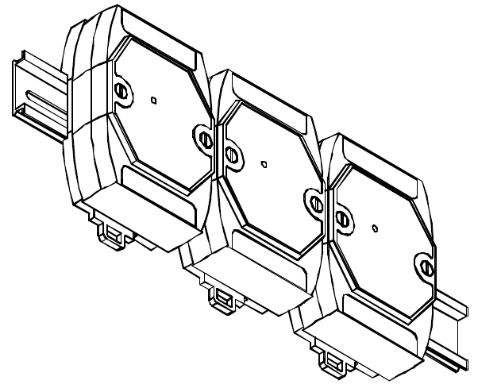

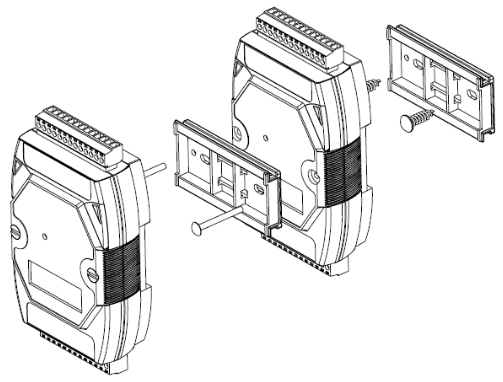

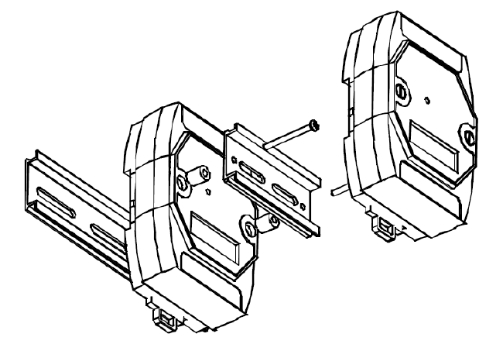

第3章 快速安裝 4.1 單體安裝

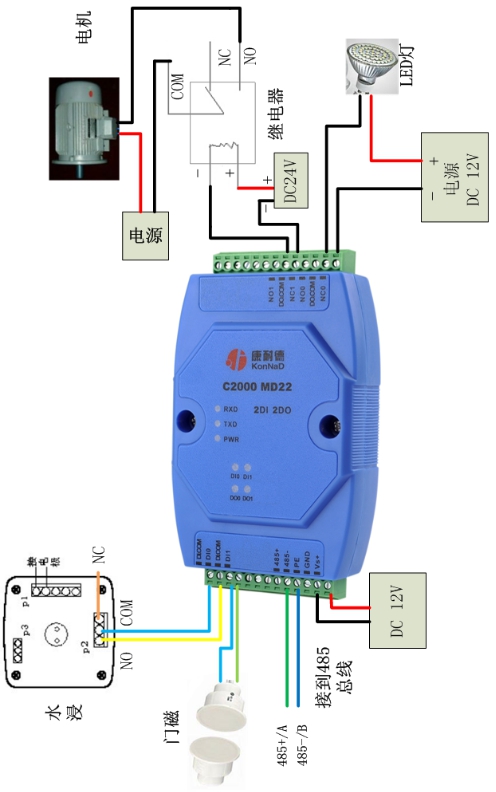

4.4 產品接線圖
