| 產地 | 廣東 |
|---|---|
| 產品名稱 | 開關量IO采集控制器 |
| 產品認證 | ROHS |
| 額定電壓 | 12V |
| 計量單位 | 個 |
| 適用范圍 | 電力監控、安防/門禁、酒店智能、樓宇自控、工業自動化、電信 |
| 售后服務 | 質保六年 |
| 用途 | 電力監控、安防/門禁、酒店智能、樓宇自控、工業自動化、電信 |
| 品牌 | 康耐德 |
| 型號 | C2000 MD82 |
| 加工定制 | 是 |

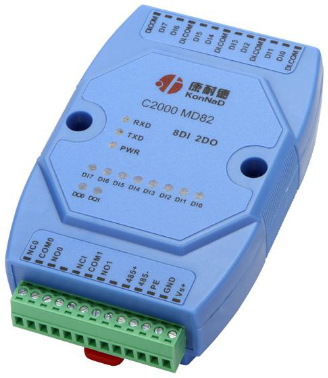

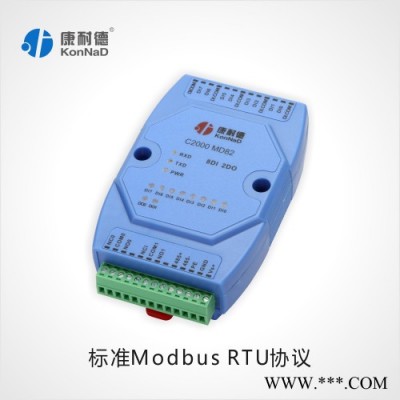

C2000 MD82 為8 路數字量輸入（DI）和2 路數字量輸出（DO）采集控制設備，DO可以輸出常開（NO）、常閉（NC）兩種狀態。采用標準的Modbus RTU 通訊協議，可通過RS485總線進行遠程數據采集控制傳輸。
本產品具有良好的擴展性能，可以與M244，M281，M2A8 等具有聯網功能的采集設備通過方便靈活的級聯擴展實現低成本以太網接入。提供5 年質保服務。
特點：
→8路數字量輸入；
→2路數字量輸出；
→I/O與系統完全隔離；
→采用Modbus RTU通信協議；
→RS485通訊接口提供光電隔離及每線600W浪涌保護；
→電源具有良好的過流過壓、防反接保護功能；
→豐富的指示燈。全面查看狀態，及時排查故障；
→安裝方便。
1.2 技術參數
| 數字量輸入接口 | DI | 8路干接點輸入 |
| DI有保護 | 過壓小于240V ，過流小于80mA | |
| 數字量輸出接口 | DO | 2路C型繼電器 2A 30VDC,1A 125VAC |
| DO有保護 | 過壓小于60V,過流小于500mA | |
| 串口通信參數 | 接口類型 | RS-485 |
| 波特率 | 1200~115200bps | |
| 數據位 | 8 | |
| 奇偶校驗 | None | |
| 停止位 | 1 | |
| 流量控制 | None | |
| 通信協議 | Modbus RTU | |
| 串口保護 | 串口ESD保護 | 1.5KV |
| 串口防雷 | 600W | |
| 串口過流，過壓 | 小于240V，小于80mA | |
| 電源參數 | 電源規格 | 9-24VDC (推薦12VDC) |
| 電流 | 200mA@12VDC | |
| 功耗 | 小于2W | |
| 浪涌保護 | 1.5kW | |
| 電源過壓，過流 | 60V，500mA | |
| 工作環境 | 工作溫度、濕度 | -25~85℃，5~95%RH，不凝露 |
| 儲存溫度、濕度 | -60~125℃，5~95%RH，不凝露 | |

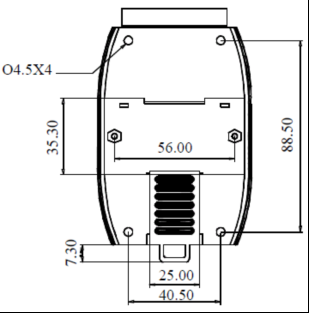

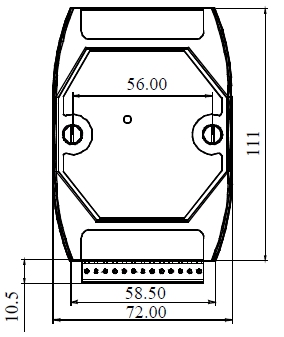

| 其他 | 尺寸 | 72.1*121.5*33.6mm |
| 保修 | 5年質保 |
| PWR | 電源指示燈 |
| RXD | 485信號接收指示燈 |
| TXD | 485信號發送指示燈 |
| Vs+ | 電源正 |
| GND | 電源負 |
| PE | 大地 |
| 485+ | RS485+ |
| 485- | RS485- |
| DI.COM | 數字量信號輸入公共端 |
| DI0~7 | 數字量信號輸入端 |
| COM0~1 | 數字量信號輸出公共端 |
| NC0~1 | 數字量信號常閉輸出端 |
| NO0~1 | 數字量信號常開輸出端 |

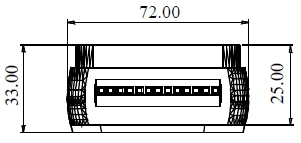

3.4 側視圖

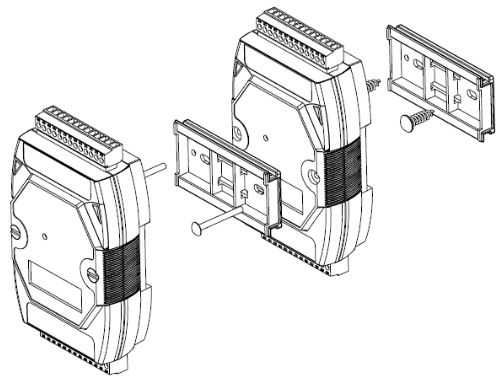

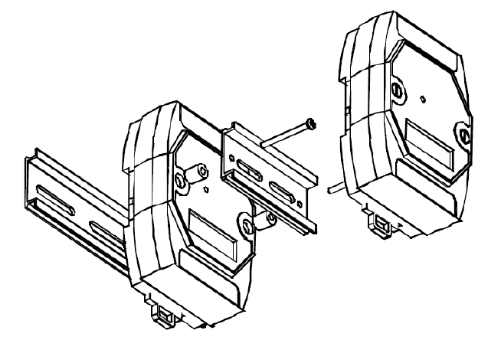

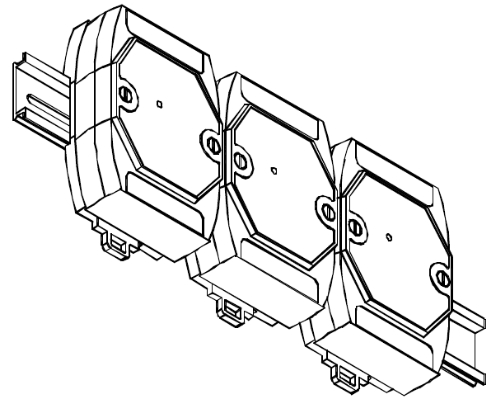

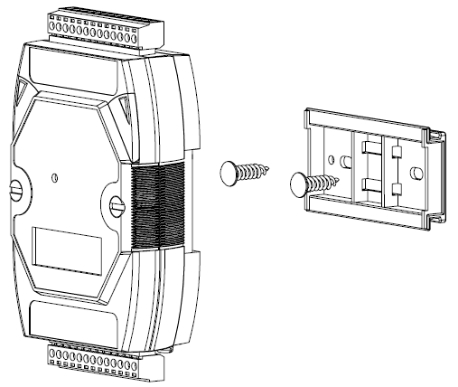

第3章 快速安裝 4.1 單體安裝

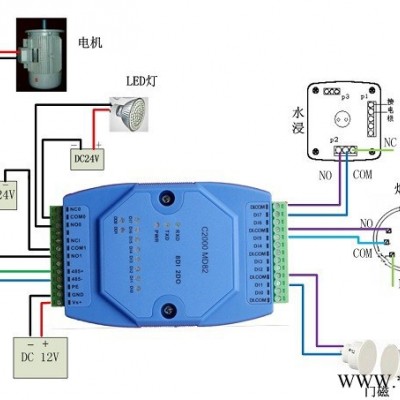

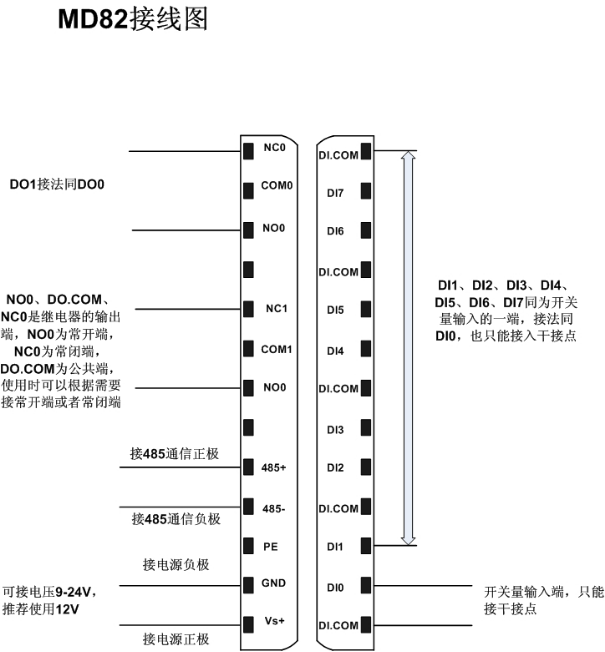

4.4 產品接線圖
