| 分類 | 組合邏輯控制器 |
|---|---|
| 外殼材質 | ABS |
| 工作電壓 | 12V |
| 工作電源 | 直流 |
| 認證 | ISO9001 |
| 產地 | 廣東 |
| 產品名稱 | 遠程IO采集控制器 |
| 產品認證 | CE |
| 額定電壓 | 24V |
| 計量單位 | 件 |
| 適用范圍 | 電力監控、安防/門禁、酒店智能、樓宇自控、工業自動化、電信 |
| 售后服務 | 質保六年 |
| 用途 | 電力監控、安防/門禁、酒店智能、樓宇自控、工業自動化、電信 |
| 品牌 | 康耐德 |
| 型號 | C2000 M244 |
| 加工定制 | 是 |

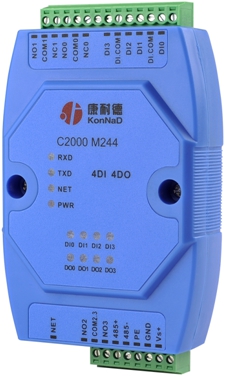

M244為4路數字量輸入（DI）和4路數字量輸出（DO）采集控制設備，DO為2路C型繼電器和2路集電極開路輸出。采用標準的Modbus TCP通訊協議，可以通過TCP/IP網絡遠程采集模擬量數據。
本產品還提供一個RS485擴展接口，方便、靈活的級聯方式，能夠支持最多16級級聯，使得MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等RS485采集模塊能夠通過最低成本實現網絡接入，并實現各種數字量、模擬量的組合擴展采集。提供5年質保服務。
特點：
→4路數字量輸入；
→4路數字量輸出；
→模擬量輸入；
→I/O與系統完全隔離；
→采用Modbus TCP通信協議；
→RS485接口可作為擴展接口，連接MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等模塊；
→電源具有良好的過流過壓、防反接保護功能；
→豐富的指示燈，全面查看狀態，及時排查故障；
→方便安裝。
1.2 技術參數| 數字量輸入接口 | DI | 4路干接點輸入 |
| DI保護 | 過壓小于240V ，過流小于80mA | |
| 數字量輸出接口 | DO | 2路C型繼電器 2A 30VDC/1A 125VAC(0,1路） 2路集電極開路輸出30V 500mA(2,3路） |
| DO保護 | 過壓小于60V,過流小于500mA | |
| 網絡通信參數 | 接口類型 | RJ-45 |
| 速率 | 10/100M自適應 | |
| 通信協議 | Modbus TCP | |
| 嵌入?yún)f(xié)議 | ARP，ICMP，IP，TCP，UDP，DHCP,DNS | |
| 設置方式 | 設置程序 | |
| 串口通信參數 | 波特率 | 9600 |
| 數據位 | 8 | |
| 奇偶效驗 | 無 | |
| 停止位 | 1 | |
| 流量控制 | 無 | |
| 地址 | 1-255 | |
| 串口保護 | 串口ESD保護 | 1.5KV |
| 串口防雷 | 600W | |
| 串口過流，過壓 | 小于240V，小于80mA | |
| 電源參數 | 電源規格 | 9-24VDC (推薦12VDC) |
| 電流 | 200mA@12VDC | |
| 浪涌保護 | 1.5kW | |
| 功耗 | 小于2W | |
| 電源過壓，過流 | 60V，500mA | |
| 工作環境 | 工作溫度、濕度 | -25~85℃，5~95%RH，不凝露 |
| 儲存溫度、濕度 | -60~125℃，5~95%RH，不凝露 | |

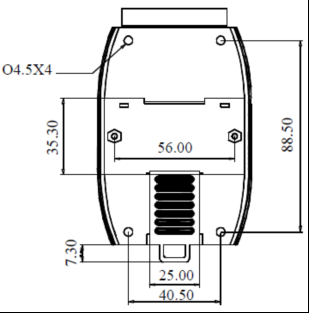

| 其他 | 尺寸 | 72.1*121.5*33.6mm |
| 保修 | 5年質保 |
| PWR | 電源指示燈 |
| NET | 網絡數據收發指示燈 |
| RXD | 級聯RS485串口信號接收指示燈 |
| TXD | 級聯RS485串口信號發送指示燈 |

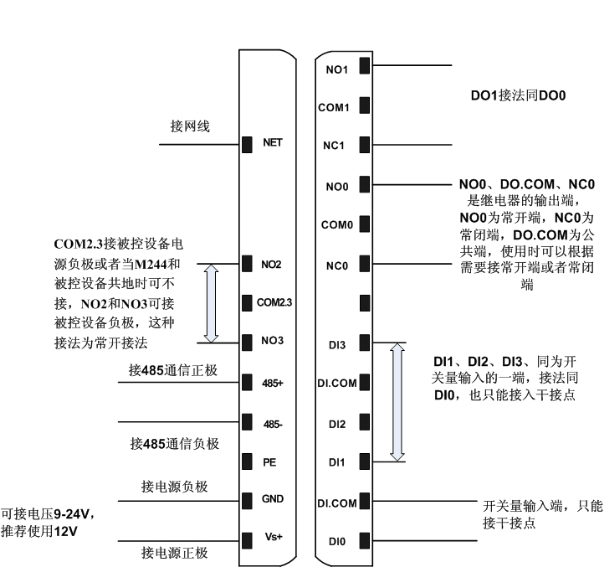

| Vs+ | 電源正 |
| GND | 電源負 |
| NET | RJ-45網口 |
| PE | 大地 |
| 485+ | RS485+ |
| 485- | RS485- |
| DI0 ~DI3 | 數字量信號輸入端 |
| DI.COM | 數字量信號輸入公共端 |
| NC0~NC1 | 數字量信號輸出常閉端 |
| NO0~NO3 | 數字量信號輸出常開端 |
| COM0~2.3 | 數字量輸出公共端 |

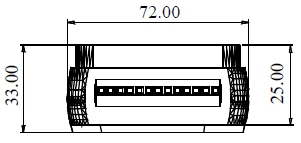

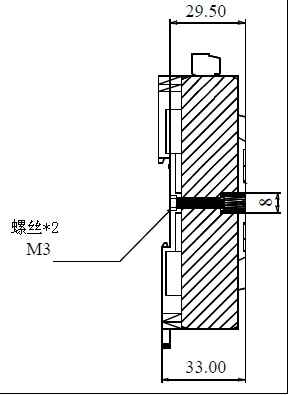

3.4 側視圖

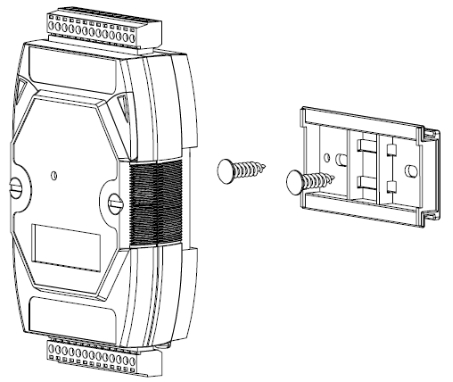

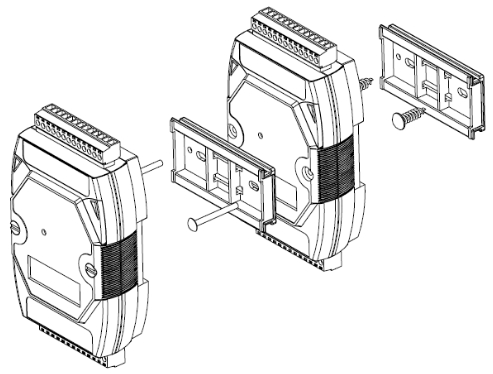

第3章 快速安裝 4.1 單體安裝
