| 產地 | 廣東 |
|---|---|
| 產品類型 | 交直流兩用電動機 |
| 產品認證 | CCC |
| 額定電流 | 1 |
| 額定電壓 | 24V |
| 額定轉矩 | 0.34 |
| 極數 | 8極 |
| 品牌 | 雷賽 |

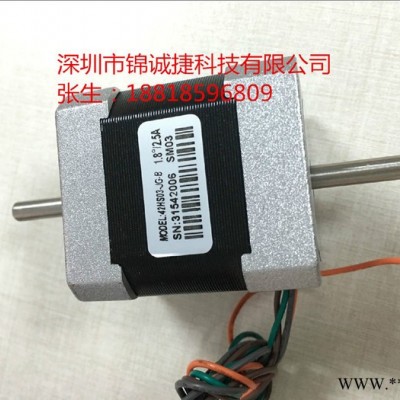

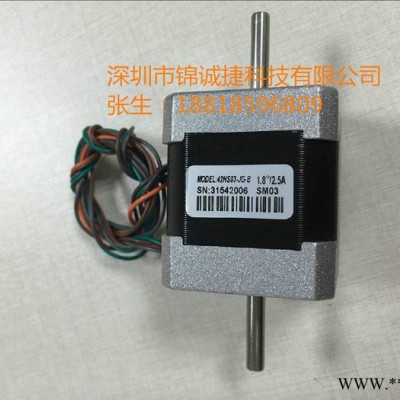

| 型號 | 42HS03-JG-B |
| 加工定制 | 否 |
主要特點
低噪聲數字式步進電機驅動器DM442 產品概述DM442是雷賽公司新推出的數字式步進電機驅動器，采用最新32位DSP技術，用戶可以設置512內的任意細分以及額定電流內的任意電流值，能夠滿足大多數場合的應用需要。由于采用低速/中速抗共振技術、內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果,低中高速運行都很平穩，噪音超小。驅動器內部集成了參數自動整定功能，能夠針對不同電機自動生成最優運行參數，最大限度發揮電機的性能。
通過PC機軟件ProTuner軟件或STU調試器設置脈沖上升沿或下降沿觸發有效；還可以設置單脈沖模式或雙脈沖模式。雙脈沖模式時，另一端的信號必須保持在高電平或懸空。 主要應用領域
適合各種中小型自動化設備和儀器，例如：打標機、雕刻機、切割機、激光照排、醫療、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高平穩性、高精度的設備中應用效果特佳。 驅動器功能說明
| 驅動器功能 | 操作說明 |
| 微步細分?jǐn)?shù)設定 | 由SW5－SW8四個撥碼開關來設定驅動器微步細分?jǐn)?shù)，其共有15檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分?jǐn)?shù)的設定，請驅動器面版圖說明。 |
| 輸出電流設定 | 由 SW1－SW3 三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請驅動器面版圖說明。 |
| 自動半流功能 | 用戶可通過SW4來設定驅動器的自動半流功能。off表示靜態電流設為動態電流的一半，on表示靜態電流與動態電流相同。一般用途中應將 SW4 設成 off，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減至一半左右（實際值的60％），發熱量理論上減至36％。 |
| 信號接口 | PUL＋和 PUL－為控制脈沖信號正端和負端；DIR＋和DIR－為方向信號正端和負端；ENA＋和 ENA－為使能信號的正端和負端。 |
| 電機接口 | A＋和 A－接步進電機A相繞組的正負端；B＋和B－接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。 |
| 電源接口 | 采用直流電源供電，工作電壓范圍建議為18－40VDC，電源功率大于100W。 |
| 指示燈 | 驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清除故障。 |
| 安裝說明 | 驅動器的外形尺寸為：116×69.2×26.5mm，安裝孔距為109mm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。 |
DM442驅動器采用八位撥碼開關設定細分精度、動態電流和半流/全流。詳細描述如下： 電流設定
| 輸出峰值電流 | 輸出均值電流 | SW1 | SW2 | SW3 | 電流自設定 |
| Default | on | on | on | 當SW1、SW2、SW3設為on on on時，可以通過上位機軟件設定為所需電流，默認Ipeak為1.00A，最大值為4.2A，分辨率為0.1A。 | |
| 1.46A | 1.04A | off | on | on | |
| 1.91A | 1.36A | on | off | on | |
| 2.37A | 1.69A | off | off | on | |
| 2.84A | 2.03A | on | on | off | |
| 3.31A | 2.36A | off | on | off | |
| 3.76A | 2.69A | on | off | off | |
| 4.20A | 3.00A | off | off | off | |
| 步數/轉 | SW5 | SW6 | SW7 | SW8 | 微步細分說明 |
| Default | on | on | on | on | 當SW5、SW6、SW7、SW8都為on時，驅動器細分采用驅動器內部默認細分?jǐn)?shù)：1（整步＝200步/轉）；用戶通過PC機軟件ProTuner或STU調試器進行細分?jǐn)?shù)設置，最小值為1，分辨率為1，最大值為512。 |
| 400 | off | on | on | on | |
| 800 | on | off | on | on | |
| 1600 | off | off | on | on | |
| 3200 | on | on | off | on | |
| 6400 | off | on | off | on | |
| 12800 | on | off | off | on | |
| 25600 | off | off | off | on | |
| 1000 | on | on | on | off | |
| 2000 | off | on | on | off | |
| 4000 | on | off | on | off | |
| 5000 | off | off | on | off | |
| 8000 | on | on | off | off | |
| 10000 | off | on | off | off | |
| 20000 | on | off | off | off | |
| 25000 | off | off | off | off |
