| 芯數 | 5芯 2芯信號+2芯動力+1芯排流 |
|---|---|
| 護套材質 | PVC 紫色護套 |
| 線芯材質 | 鍍錫銅線 |
| 適用行業 | 限位開關，光電開關，變頻驅動器，島閥，馬達啟動器， |
| 品牌 | 其他 |
| 型號 | devicenet 1x2xAWG24 + 1x2xAWG22 |
| 加工定制 | 否 |
| 質量認證 | 其他 |
1:DVN18 (THICK CABLE) (粗纜）DeviceNet粗纜規格為1*2*15AWG+1*2*18AWG Trunk Line 干線
2:DVN24 (THIN CABLE) (細纜) DeviceNet細纜規格為1*2*22AWG+1*2*24AWG Dropping Line 支線
3:DVN18SF (THICK CABLE) (粗纜）DeviceNet粗纜規格為1*2*15AWG+1*2*18AWG Trunk Line 干線 4:DVN24SF (THIN CABLE) (細纜) DeviceNet細纜規格為1*2*22AWG+1*2*24AWG Dropping Line 支線 DeviceNet專用通信總線電纜PLC變頻器連接線纜DN插頭通訊屏蔽線主要應用于 DeviceNet系統用于連接工業設備(如:限位開關，光電開關，變頻驅動器，電機啟動器，閥島和 PLC等)，是建立在已經廣泛認可的CAN技術基礎上。 DeviceNet Dropping總線電纜主要 應用于連接整個總線系統的支線部件,是FA開放場網絡系統專用電纜，目前尺寸上有粗纜和細纜之分，在用途上分固定用和移動用。 固定安裝Profibus-DP總線電纜，高柔性profibus-DP總線電纜，鎧裝直埋profibus-DP總線電纜，固定安裝Profibus-PA總線電纜，固定安裝Profibus-PA總線電纜，CAN-BUS總線電纜，耐彎曲CAN-BUS總線電纜，CC-link總線電纜，DeviceNet總線電纜，INTERBUS總線電纜。RS-485總線電纜，AS-InterFace總線電纜，KNX/EIB總線電纜

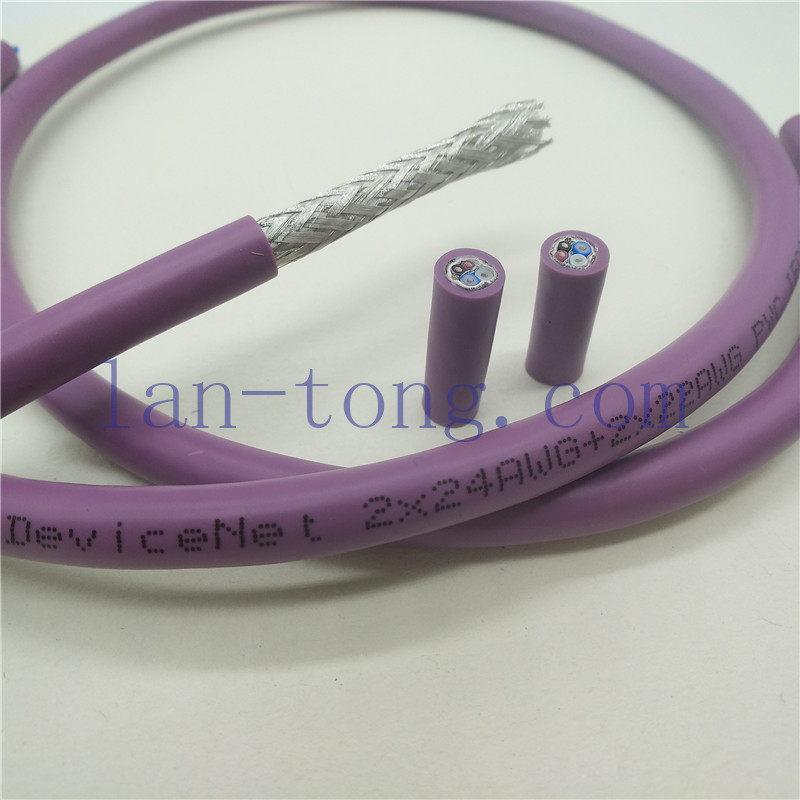

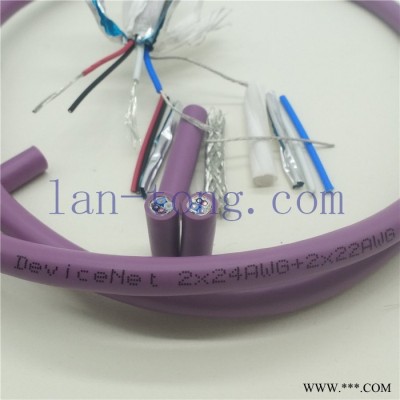

BUS CABLE DeviceNet
產品應用
DeviceNet總線系統，用于工業設備的連接。它是一種低成本的網絡連接方案，有著開放的網絡標準。一對線傳輸數據，一對線供電。適用于固定或偶爾移動。
用于限位開關，光電開關，變頻驅動器，島閥，馬達啟動器，PLC等的DeviceNet通訊協議工業連接介質裝置
——溫度范圍
固定應用：
PVC:-40℃~70℃
LSZH/PUR：-40℃~80℃
移動應用：
PVC:-5℃~60℃
LSZH:-5℃~60℃
PUR: -20℃~70℃
——測試電壓
1500V/min(AC)
——特性阻抗
120±15Ω@1KHz
——額定電壓
300V
——絕緣電阻
24AWG≥≥1GΩ.km
22AWG≥≥10M.km
——彎曲半徑
固定應用:
15D(D=電纜直徑)
偶爾移動：
15D(D=電纜直徑)

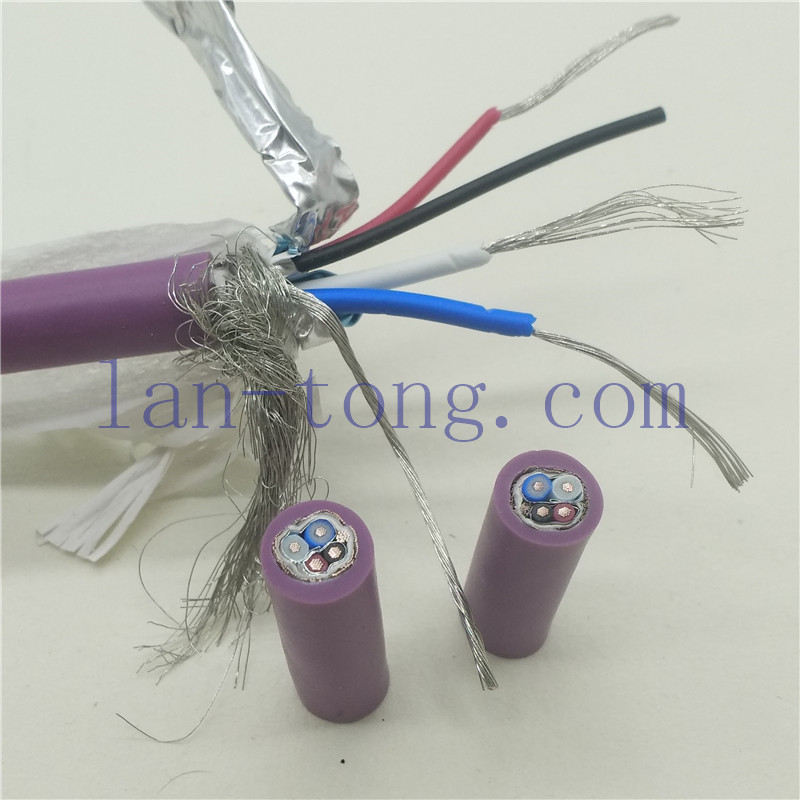

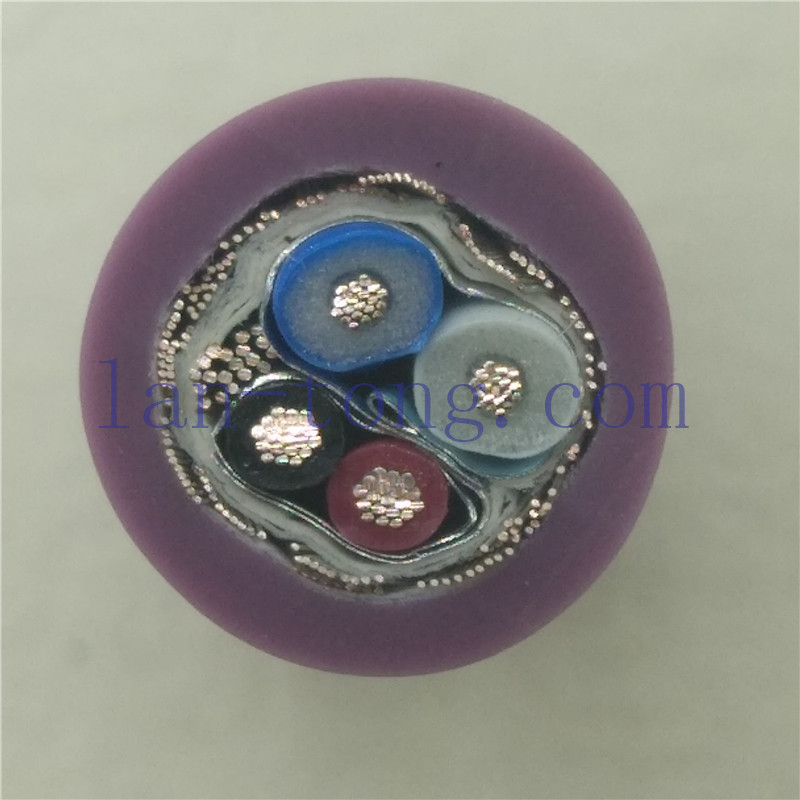

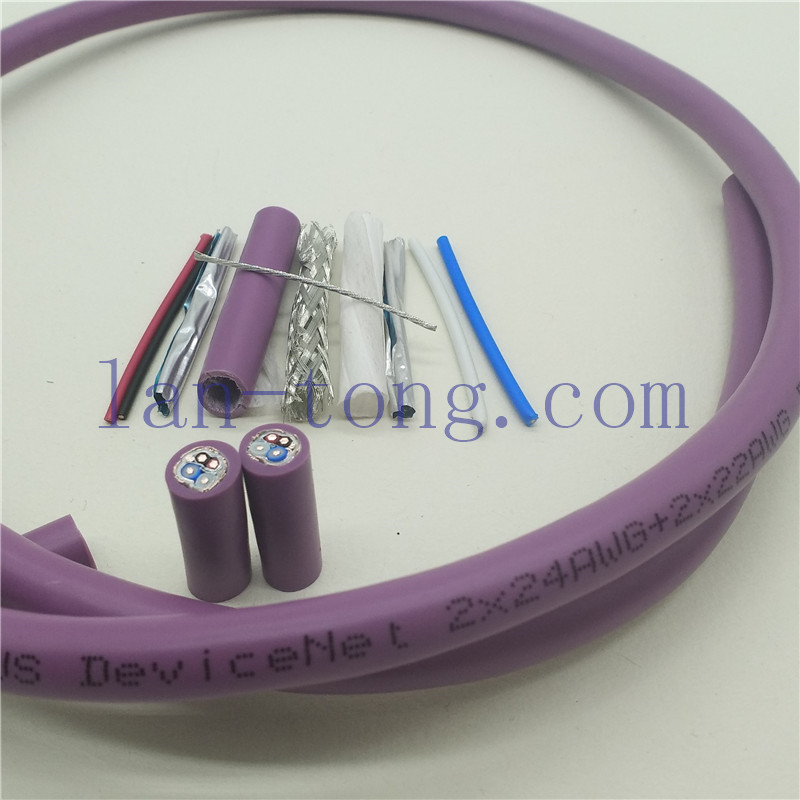

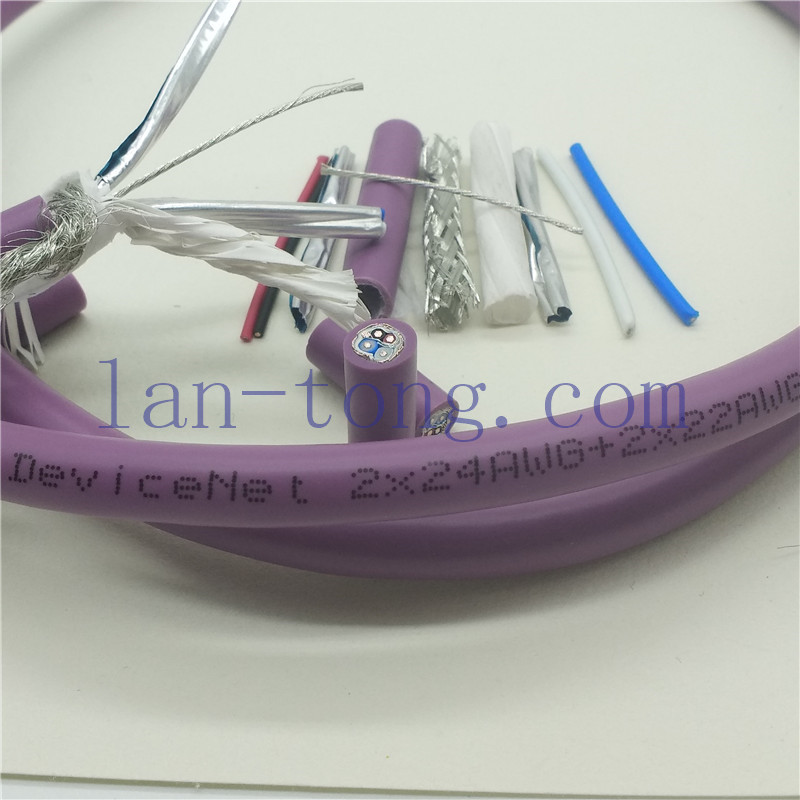

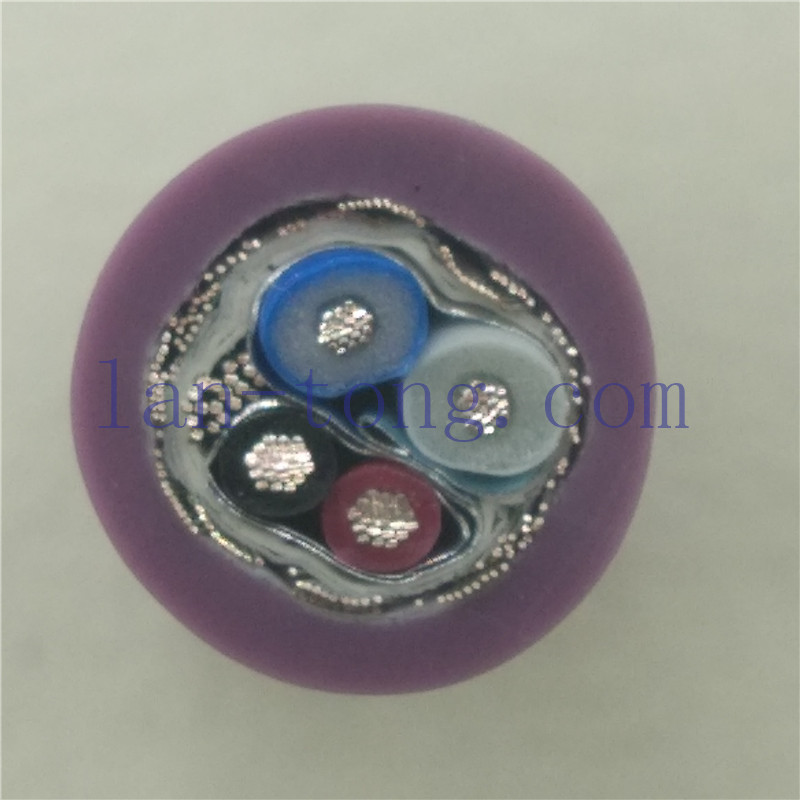

電纜結構
導體：精細絞合鍍錫銅銅導體
絕緣：發泡PE（24AWG），PE（22AWG）
顏色：白，藍（24AWG），紅，黑（22AWG）
屏蔽：線對屏蔽，鍍錫銅總編織
顏色：紫色（近似RAL4001）
