CNC-1000G 磨床系統快捷使用說明

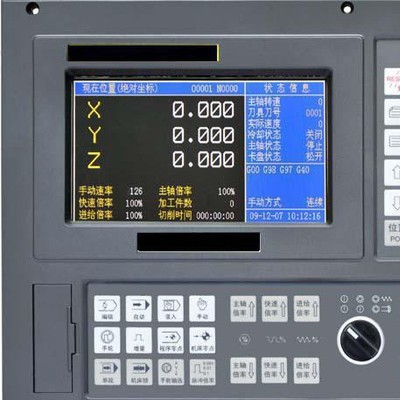

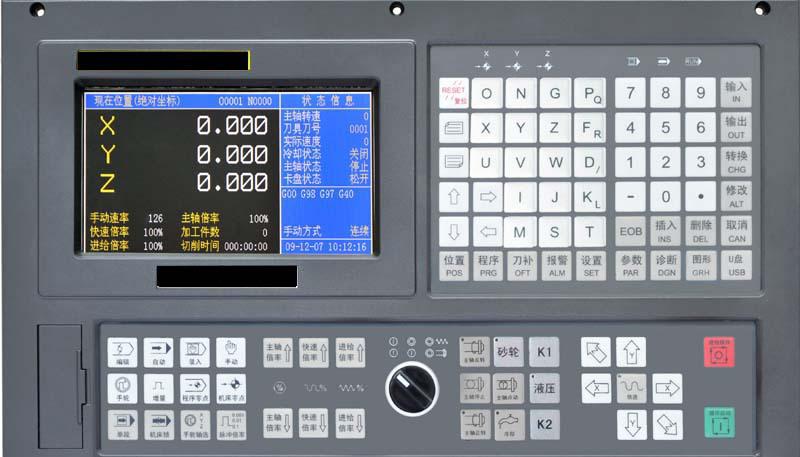

1．面板按鍵功能說明
砂輪：按鍵控制砂輪旋轉和停止砂輪，砂輪啟動后該鍵的指示燈亮，否則熄滅，
同時屏幕顯示砂輪狀態。。
液壓：按鍵控制液壓設備的啟動和停止，啟動時該鍵指示燈亮，否則熄滅，同時
屏幕顯示液壓狀態。
K1：用戶自定義按鍵，功能由用戶設定，由參數P134,P135 設定K1 鍵對應輸出口
和輸出模式（電平或脈沖輸出）。
K2：用戶自定義按鍵，功能由用戶設定，由參數P136,P137 設定K2 鍵對應輸出口
和輸出模式（電平或脈沖輸出）。
主軸正轉：用于控制工件的正向旋轉，正轉時指示燈亮，同時屏幕顯示工件正轉。
主軸停止：停止工件旋轉。
主軸反轉：用于控制工件的反向旋轉，反轉時指示燈亮，同時屏幕顯示工件反轉。
主軸點動：用于控制工件點動旋轉
冷卻：開啟和關閉冷卻開關，冷卻開啟指示燈亮，關閉則指示燈滅，同時屏幕顯
示冷卻狀態。
2．M 功能說明
M13：開啟砂輪；
M15：關閉砂輪；
M08：開冷卻；
M09：關冷卻；
M38：開液壓；
M39：關液壓；
M78：尾座**進；
M79：尾座**退；
M10：夾緊工件；
M11：松開工件；
M03：工件正轉；
M04：工件反轉；

M05：工件停轉；
3．M 功能對應輸出口接線
M 功能輸出口 接線口
砂輪啟停 M44/S4 XS39-8
冷卻開關 M08 XS39-15
尾座**進 M78 XS39-2
尾座**退 M79 XS39-9
夾緊工件 M10 XS39-4
松開工件 M11 XS39-10
工件正轉 M03 XS39-7
工件反轉 M04 XS39-3
工件停轉 M05 XS39-16
液壓?jiǎn)⑼?M43/S3 XS39-14
4．砂輪修整補償編程操作說明
方式一：使用手工輸入刀補模式補償修整
此方法與車床系統的刀補模式類同，參考前面章節刀補修正操作說明，此處不
再描述。
方式二：使用G10 指令由程序自動補償?shù)堆a(bǔ)
補償指令格式：
G10 Pxxx Uxxxx Wxxxx；
其中 Pxxx：xxx 為自動補償?shù)牡堆a(bǔ)號；
Uxxxx：xxxx 為X 向補償量，單位mm；
Wxxxx：xxxx 為Z 向補償量，單位mm；
對應當前刀補號，砂輪在X 向或Z 向?qū)嶋H修整多少量，調用G10 指令補償多少；
舉例:
比如當前為T(mén)0002 刀，砂輪修整時X 向定位到坐標0，砂輪寬度為20mm；定位時
Z 軸坐標101，單一修整X 向0.02mm：
程序可以這樣編寫：
T0002； //調用2 號刀補
G00 Z101； //Z 向定位
G00 X1； //X 向定位
G01 X0 F50；//砂輪定位，此時X 坐標：0；
G01 U－0.01 F10；//砂輪修整進刀 0.02mm，修整后X 坐標：－0.02；
G10 P2 U－0.01； // 補償2 號刀補；
G01 Z80 F10；// 砂輪修整
G00 X2；
………….
以外圓磨舉例說明：假設一個工件沿Z 軸方向需要磨削一次，砂輪寬度30mm，
磨削長度100mm，X 向磨削直徑50mm，每磨削10 個工件后進行砂輪修正一次，
修正量為0.01mm；
假設將1 號刀補對應砂輪磨削工件，2 號刀補用于金剛筆修整砂輪，在加工運行前
已在刀補表中建立好1 號2 號刀補值，樣例程序內容如下：
注：1 號刀補和2 號刀補的刀補值建立類同車床試切對刀法。
O0003；
N0010 T0001； //調用磨削1 號刀補
G0 X51；//X 軸定位
G0 Z15； //Z 軸定位
M13； //開砂輪
M08； //開冷卻
N0060 G01 X50 F50；//X 軸慢速定位
G01 W－132 F20；//Z 向磨削
M09；//關冷卻
M15；//關砂輪
G0 X120；//X 軸退出
Z50； //回位
M00； //等待上下料完成后按啟動鍵
M92 N0060 L10；//循環10 次，加工10 個工件
T0002；
G0 X2； // 10 個工件后移動到金剛筆處修調砂輪
Z180；
G01 X0 F100；//慢速定位
G01 U－0.01 F10； //砂輪X 向修正量0.01mm

G01 W－32； //金剛筆修正砂輪
G10 P2 U－0.01；//修正補償對應金剛筆修正的刀補
G10 P1 U－0.01；//修正補償用于實際磨削的對應刀補
G0 X102；//砂輪修正完成后回位
Z50；
M00； //等待更換工件后按啟動鍵，進行下5 個工件磨削；
M92 N0010； //無限循環跳轉加工
M30；
