| 加工定制 | 是 |
|---|---|
| 功率 | 0.3（KW） |
| 額定電壓 | 220（V） |
| 產品認證 | 標準 |
| 速度響應頻率 | 200（KHz） |
| 適用電機 | 適配常州新月，杭州米格等步進電機 |
| 品牌 | 南京瀾德數控 LAND |
| 型號 | DY3000 |

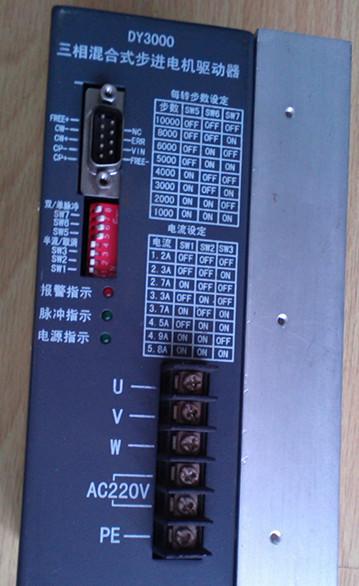

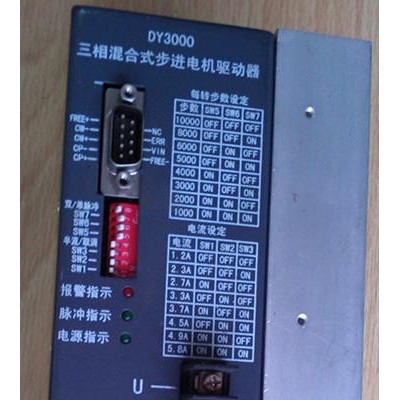

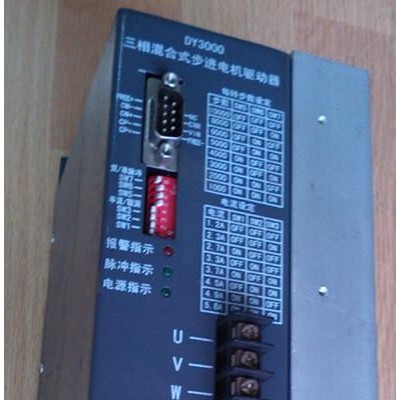

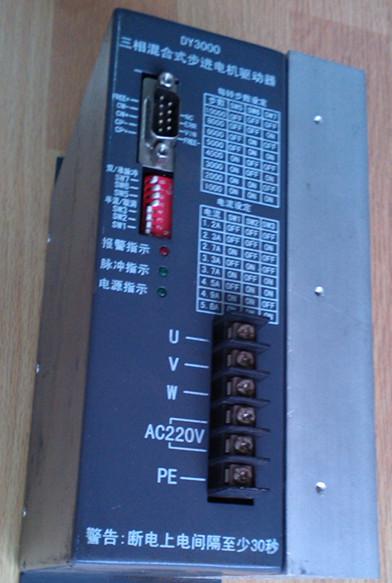

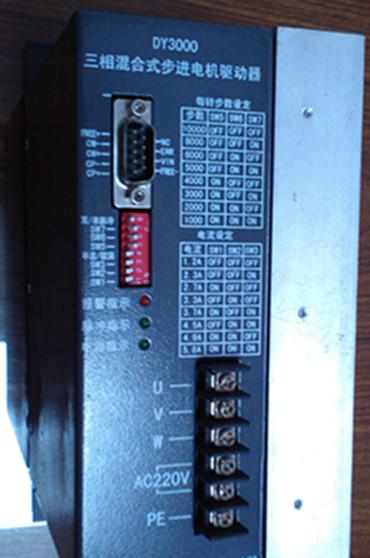

三相混合式步進電機驅動器 DY3000
電氣技術參數
輸入電源 | AC220V（-15%--+10%） 50/60Hz 6.0A |
輸入信號 | 脈沖+/脈沖－;方向+/方向－;脫機+/脫機－ |
輸入電平 | 5V 5—10mA |
儲存環境 | -40—55℃ 15—85%RH 不結露 |
驅動方式 | PWM（脈寬調制）恒流斬波 三相正弦波電流輸出 |
步距角 | 0.036°0.045°0.06°0.072°0.36°0.45°0.6°0.72° |
細分?jǐn)?shù)（每轉脈沖數） | 10000 8000 6000 5000 800 1000 600 500 |
狀態指示 | 綠色燈電源指示，綠色燈脈沖指示，紅色燈為報警燈 |
輸出相電流 | 1.2A---5.8A |
適配電機 | 三相混合式步進電機 |
工作環境 | 少粉塵易散熱清潔無腐蝕易燃易爆物質 |
外形尺寸 | 215×145×98mm |
重量 | 2.2Kg |
注：脈沖寬度≥2.5μS;脈沖頻率≤200KHZ（10000P/r）時，輸入方式 ：單脈沖方式，雙脈沖方式
差分輸入方式。當輸入電平為12V時，需在信號輸入端串一個1K電阻，為24V時串一個2.2K電阻。
DY3000三相伺服混合式步進電機驅動器，具有以下特點：
1． 采用交流伺服控制原理，在控制方式上增加了全數字式電流環控制，三相正弦電流驅動輸出，使三相混合式電機低速無爬行，無共振區，噪音小。
2． 驅動器功放級的電壓達到DC325伏，步進電機高速運轉仍然有高轉距輸出。
3． 具備短路、過壓、欠壓、過熱等完善保護功能，可靠性高。
4． 具有細分功能。有多種細分選擇**小步距角可設為0.036°。
5． 適用面廣，通過設置不同相電流，配置各種電機。
