| 加工定制 | 是 |
|---|---|
| 功率 | 100W（KW） |
| 額定電壓 | 220（V） |
| 產品認證 | 標準 |
| 速度響應頻率 | 200（KHz） |
| 適用電機 | 華大，米格，安川，三菱等伺服電機和步進電機 |
| 品牌 | 南京瀾德 LAND 數控系統 |
| 型號 | CNC-230M |
230M三軸數控系統概況采用16位高速CPU，硬件插補，0.001mm級精度，**高速度30m/min。 主板采用多層線路板，表貼元件，大規?？删幊踢壿嬯嚵?，集成度高。 整機工藝結構合理，抗干擾能力強，可靠性高。 完善的自診斷功能，輸入、輸出實時顯示，出現異常立即報警。 具有子程序及嵌套功能、刀補功能、坐標系重設等。 屏幕為7英寸TFT彩色液晶顯示器。 全中文界面，菜單式操作，完整的幫助信息，詳細的參數說明，操作更方便易學。 2MB電子盤**保存數據，出錯后可快速恢復。 I/O端口用戶可自行重定義。 RS232通訊接口、USB接口，與PC機雙向通訊，方便靈活。 系統軟件用戶可自行升級。操作分級管理，更安全，更科學。 宏程序功能，允許用戶自行設計新指令。 各軸獨立控制，輕松實現伺服、步進混用。
技術參數
控制聯動軸數 | X、Y、Z軸聯動 |
**小移動單位 | 0.001mm |
**大指令值 | ±99999.999mm |
配套電機 | 伺服/步進（參數選擇） |
快速移動速度 | 伺服30000mm/min步進10000mm/min |
快速移動倍率 | 0~** |
進給速度范圍 | 0.01~20000mm/min |
進給速度倍率 | 0~300% |
每分鐘進給/每轉進給 | 有 |
恒線速控制 | 有 |
宏程序功能 | 有 |
插補方式 | 直線、圓弧、循環等 |
單一/復合循環 | 有 |
單程序段 | 有 |
任意段啟動 | 有 |
子程序調用 | 有 |
圓弧半徑R指定 | 有 |
手輪 | 選配（帶軸選標準手輪） |
刀具補償 | 刀具長度補償、刀尖半徑補償 |
反向間隙 | 有 |
主軸功能 | 檔位控制、模擬量控制 |
電子齒輪 | 1~127:1~127 |
電機方向 | 用參數調整 |
旋轉軸 | 可設定任意軸和旋轉范圍 |
限位 | 軟限位、硬限位 |
返回參考點 | 粗定位、精定位 |
刀具偏置 | 10個 |
對刀方式 | 實測方式、修調方式 |
坐標修調 | 有 |
自診斷功能 | 有 |
手動/自動 | 可自由切換 |
輸入/輸出口 | 輸入36個，經光電隔離。輸出16個，可直接驅動24V直流繼電器。每個輸出口均帶有自恢復熔絲，由于誤接線而損壞接口電路的情況可以避免。 |
輔助功能 | 點動、手動、MDI、自動方式、控制主軸正轉、反轉、停止、冷卻啟停、定時潤滑、夾緊/松開 |
顯示界面 | 7英寸TFT彩色液晶顯示器，全中文菜單帶操作提示，報警提示參數說明，幫助信息。 |
開機畫面 | 用戶可重設計 |
報警信息 | 驅動器報警、超程報警、系統錯誤報警、編程錯誤、外部信息報警 |
程序容量 | 2MB電子盤 |
程序編程 | 相對/**混合編程全屏自由編輯 |
通訊功能 | 有 |
結構安裝形式 | 分體嵌入安裝 |

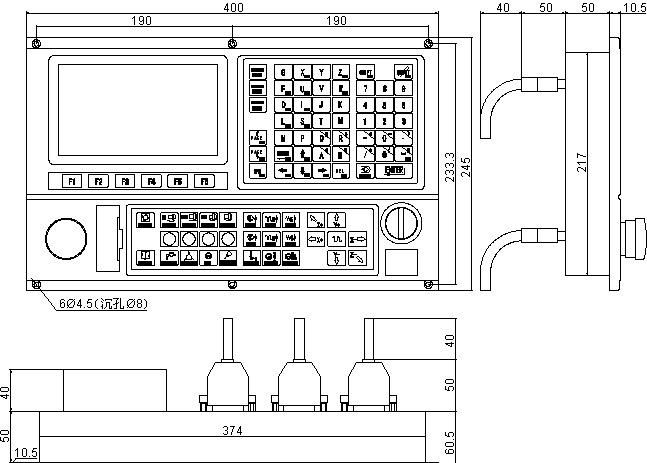

安裝尺寸
