上海瀾昌電器，專業生產與銷售一體低壓智能電器廠家，誠信商家。

XCPS即“控制與保護開關”是低壓電器中的新型產品, 與保護開關電器

1、功能

XCPS控制與保護開關采用模塊化的單一產品結構型式，集成了傳統的斷路器（熔斷器），接觸器，過載（或過流，斷相）保護繼電器，起動器，隔離器，電機綜合保護器等低壓電器產品的主要功能，具有遠距離自動控制和**地直接人力控制功能，具有面板指示及機電信號報警功能，具有過壓欠壓保護功能，具有斷相缺相保護功能，具有欠流欠功率功能，具有協調配合的時間—電流保護特性（具有過載反時限，定時限，短路瞬時，特大短路瞬時四段保護特性）。根據需要選配功能模塊或附件，即可實現對各類電動機負載，配電負載的控制與保護，集控制與保護于一體。

公司:  瀾昌電器   CCC認證 2年質保

經營范圍： XCPS  YCPS控制保護開關、火災探測器、YCQ雙電源、EPS電源制造與銷售

客戶經理： 饒經理

聯系手機： 18317056608

聯系電話： 021-60511804

網  址：www.ycps-45.com

2、用途　

XCPS控制與保護開關主要用于交流50Hz（60Hz），額定電壓至690V，額定電流自0.25A至125A,控制電機功率自0.05KW至55KW的電力系統中接通，承載和分?jǐn)嗾l件（包括規定的過載條件）下的電流，且能夠接通，承載并分?jǐn)嘁?guī)定的非正常條件（如短路）下的電流。

◆主要參數

◇兩種外形尺寸(即兩種框架，代號分別為C、D)。

◇主電路極數分為：3極、4極。

  KBCPS-4P控制保護開關

◇主體額定電流等級：C框架包括: 12A、16A、18A、32A、45A;

D框架包括: 45A 、63A、100A、125A。

◇可配備的熱磁脫扣器覆蓋的整定電流范圍**小整定電流0.16A**大整定電流125A(C框架0.16~45A；D框架10~125A)。

◇短路分?jǐn)嗄芰Φ燃?jí)：

經濟型(C)35kA；

標準型(Y)50kA；

高分?jǐn)嘈?H)80kA。

◇預期短路電流下的分?jǐn)鄷r(shí)間為2～3ms, 限流系數0.2以下，見圖5。

◆熱磁脫扣器的型式

◇按保護對象分為電動機保護(M、P、F)配電保護(L)

◇按操作頻率分為頻繁操作和不頻繁操作

◆模塊和附件的種類與用途

◇ 主體：具有短路保護 (類似MCCB及熔斷器的短路保護功能) 、自動控制（類似接觸器的遠程控制功能**地操作與指示功能。

◇ 熱磁脫扣器：具有過載、過流保護等功能，整定電流值包括過載反時限、過流定時限，整定電流值均可調。按原理和用途分為多種型式、類別和規格。

◇ 輔助觸頭（機械無源F型和L型）：與主電路觸頭聯動，具有電氣控制與指示功能，按觸頭對數分為多種規格。可同時提供8對輔助觸頭。

◇ 信號報警觸頭(機械無源)：同F(xiàn)型輔助觸頭一體與操作機構聯動，具有工作狀態及故障原因指示功能。具備3對并可同時提供2對信號報警觸頭。

◇ 隔離輔助觸頭(機械無源)：與隔離型操作機構聯動，實現控制電路或(和)輔助電路的隔離指示功能?？赏瑫r(shí)提供2對輔助觸頭。

◇ 分勵脫扣器：實現遠程脫扣和分?jǐn)嚯娐返墓δ堋?

◇ 遠距離再扣器：實現遠程再扣(復位)功能。

◇ 聲光報警模塊：實現故障及短路情況下，同時發出聲、光報警信號。

◇ 面板操作機構：安裝于成套裝置的面板上，不需開啟即可對XCPS進行**地操作，包括接通、分?jǐn)?、再?復位)。具有各種安裝方向的不同型式與規格。

◇ 控制電路轉換模塊：實現控制電路交直流轉換、低電壓控制(如PLC直接控制)功能。

◆XCPS的技術特征

XCPS系列產品通過**鑒定，鑒定意見認為產品技術含量高，以模塊化單一結構形式，將斷路器、接觸器、過載繼電器、隔離開關等分離元器件的主要功能集成化,并能夠綜合多種信號, 實現控制與保護特性在產品內部自配合。具有體積小、短路分?jǐn)嘈阅苤笜?biāo)高、機電壽命長和運行可靠性高、使用安全方便、節能節材等優點。經科技成果檢索查新證明, 產品填補了國內空白，主要性能指標達到當前國際**水平。

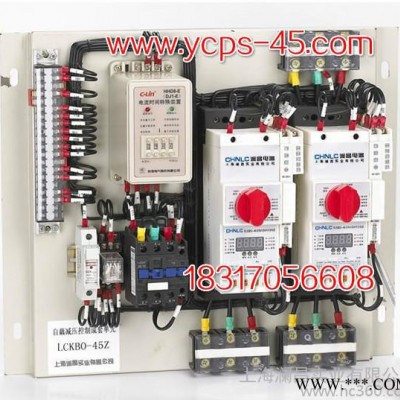

XCPS-Z自藕減壓?jiǎn)?dòng)控制器

XCPS-D雙速 三速電機控制器

XCPS-B消防型型控制與保護開關

XCPS-N通訊型控制與保護開關

XCPS-J 星三角減壓?jiǎn)?dòng)控制器

XCPS-K 可逆型控制與保護開關

XCPS-L 配電型控制與保護開關

XCPS-G 隔離型控制與保護開關

XCPS-LE漏電型控制與保護開關

◆其它控制與

XCPS系列產品經上海市技術監督局和省機械廳“采用國際標準” 產品聯合審查組審查驗收合格。**科技部“科技型中小企業技術創 新新產業”2000年**批無償資助項目。天津電氣傳動設計研究所選定 XCPS系列產品為GHK168-Z智能型混合式交流低壓柜配套產品。山東 省建筑電氣技術情報網和上海電器科學研究所聯合設計、編制了《XCPS 系列控制與保護開關電器二次控制電路選用圖集，圖集號為XCPS-CC。

◇ 其它特點

a. 配套附件齊全

輔助觸頭與信號報警觸頭、分勵脫扣器、遠距離再扣器、門或抽屜的面板操作機構、控制電路轉換模塊等，在單一產品上可構成完整的控制與保護單元，實現協調配合的控制與保護功能。

b. 安裝靈活

橫裝、垂直安裝、水平安裝均不影響使用性能?？蓮V泛應用于緊湊型成套裝置中，包括固定式或抽屜式的MCC柜中，特別是XCPS－12、16、18、32、45在1/4和1/2抽屜中應用，具有分離元器件不可比擬的優越性。

c. 安全可靠、防護等級高

板前、插入式板后接線的接線端子均具有防觸指功能，配備高防護等級外殼后，可適用于民用建筑的潮濕場所、地下室、水泵房、煤礦、港口、船舶、石化等領域，是替代目前的電磁起動器、保護式和組合式起動器的理想產品。
