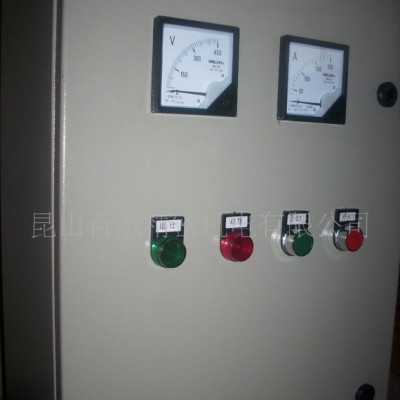

變頻 控制柜 控制盤 控制箱

1，節約用電

2，平滑啟動

3，減少對電網的沖擊

4，實現速度控制

 5，防止過載

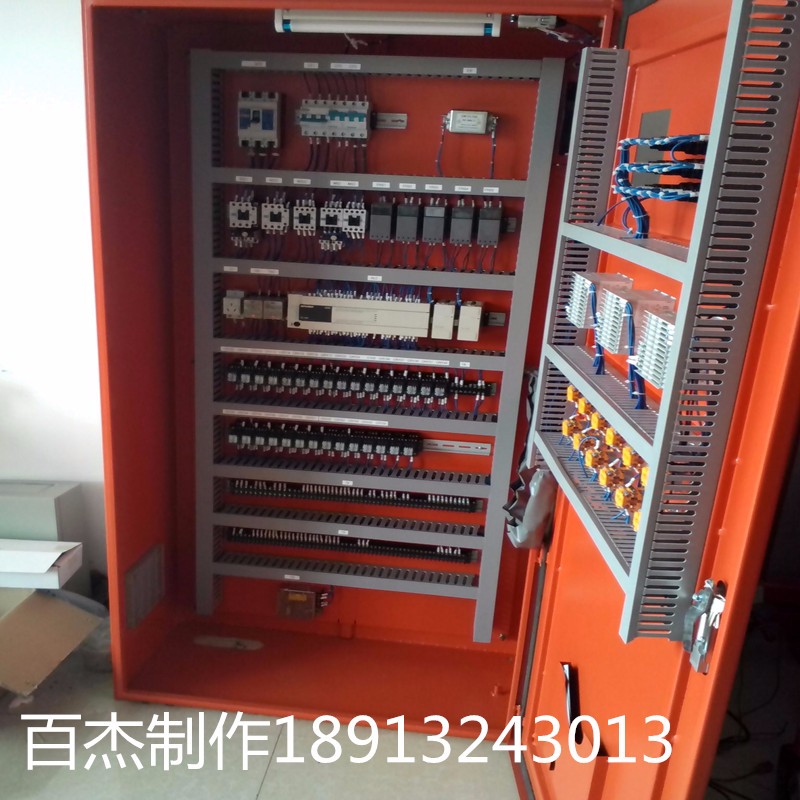

變頻器 控制柜

設計國產及進口品牌變頻器

例如三菱，富士，臺達，臺安，西門子，安德利，紫日

可應用于風機變頻啟動控制柜，水泵變頻啟動控制柜，恒壓供水控制柜，機械調速變頻控制柜，馬達控制中心等。

變頻控制柜是星-三角（Y-△）啟動，及軟啟動的升級換代產品，可以實現速度的平滑變化，可以PID調節，

能夠達到適時多段速控制，能夠達到節能降耗目的。

在通訊上也可以232口。

是電機速度控制的**產品。

變頻控制柜（一）用途

    本系列產品主要用于接收DXYK、DGYK、DXYW、DFYK系列液位控制儀（器）所輸出的高、低水位控制信號，控制液泵電動機的自動開起與停止，其控制形式有全壓起動、降壓起動、軟起動、變頻控制等。

（三）技術性能

    1 、電源電壓：AC380V 、50Hzo

    2 、控制對象：不大于320 千瓦的三相異步電機。

    3 、在下列情況下能可靠工作：① 海拔高度不超過1000 米。② 周圍環境溫度不大于45 ℃ ，不低于－30 ℃ 。 空氣相對濕度不大于85 % ( 20 ℃ 士5 ℃ ）。④ 在無**危險的介質中，且無導電塵埃及腐蝕性氣體。

（四）調試與使用方法

    本系列控制柜（箱）控制回路中，既設自動控制亦有手動控制，還具備過流、過壓、欠壓、缺相保護及事故報苦功能，本產品使用前，必須按電氣原理圖復核后接線，按照電動機實際要求調整相應元件設定值，然后起動。

    1 、自動操作：接通電源，電源指示燈亮，將轉換開關轉至“自動”位置，檢查控制柜（箱）所控制的電機是否按液位控制儀的指令動作。當液位達到控制液位時，對應液位指示燈發光，相應的限位控制繼電器常開觸點自動閉合，二次控制回路自動接通，電機起動，同時運行指示燈亮。當水位達到停止水位時，對應的指示燈發光，液位測控儀的對應限位控制繼電器常閉觸點斷開，二次控制回路開路，電機停止工作，運行指示燈熄滅。

    2 、手動操作：接通電源，電源指示燈亮，將轉換開關轉至“手動”位置 ，按下起動按鈕，電機開始運轉，運行指示燈亮，按下”停止”按鈕，電機停止運轉，其運行指示燈熄滅。

    3 、不論采用何種控制方式，當達到極限水位時，其超限水位信號觸點接通，二次控制回路失電，使電機停止運轉，并發出聲光報苦信號。在電機運行過程中如有事故出現，事故指示燈亮，電鈴自動報苦，這時，按下停止按鈕，迫使電機停止工作。
