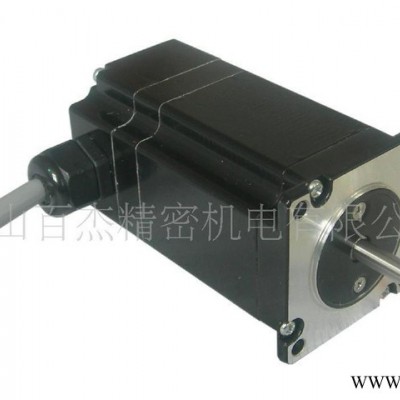

| 產品類型 | 步進電機系統 |
|---|---|
| 額定電壓 | 24（V） |
| 額定功率 | 0-10（W） |
| 額定轉矩 | 28（NM） |
| 類型 | 單相異步電動機 |
| 適用范圍 | 機械傳動 |
| 品牌 | 百杰 |
| 型號 | GZ |
步進電機成套設計，安裝，調試

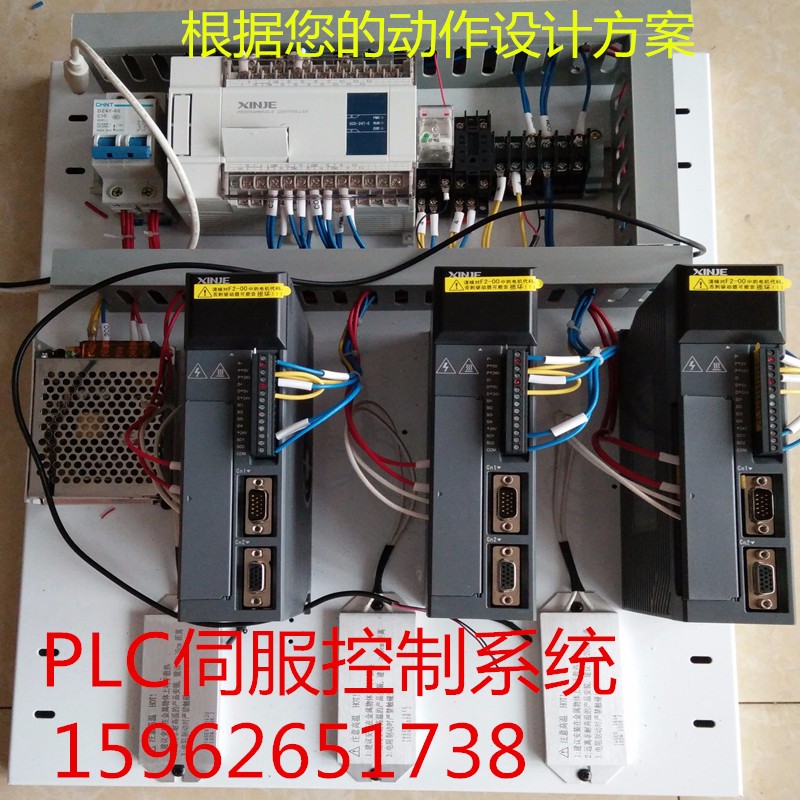

步進電機控制系統設計，安裝，調試
有42系列，57系列，85系列，86系列，110系列，130系列
| 步 距 角-----------------------------1.8°±5% |
| 絕緣電阻--------500V DC 100MΩ Min |
| 絕緣強度--------50Hz 1Minute 500V Min |
| 環境溫度----------—20℃~+50℃ |
| 溫 升--------------------------80℃ Max. |
| 徑向跳動-------------------------------0.02mm Max. |
| 軸向跳動---------------------------------------0.1-0.3mm |
| 型號 | 相數 | 電流 (A) | 電阻 (Ω) | 電感 (mH) | 重量 (kg) | 外形尺寸 | 最大靜轉矩 (N.cm) | 引出線 (No.) | |
| L0(mm) | L1(mm) | ||||||||
| 28BYG201 | 1.8 | 0.95 | 2.8 | 0.8 | 0.10 | 30 | 10 | 4.3 | 6 |
| 28BYG301 | 1.8 | 0.6 | 5.5 | 3.2 | 0.11 | 34 | 10 | 6.0 | 4 |
| 28BYG401 | 1.8 | 0.95 | 3.4 | 1.2 | 0.14 | 44 | 10 | 7.5 | 6 |
| 28BYG501 | 1.8 | 0.8 | 4.9 | 3.3 | 0.20 | 51 | 10 | 10.0 | 4 |
| 型號 | 相數 | 電流 (A) | 電阻 (Ω) | 最大靜轉矩 (kg.cm) | 重量 (kg) | 外形尺寸 | 接線圖 | 外形圖 | |
| L0(mm) | L1(mm) | ||||||||
| 35BYG101 | 2 | 0.40 | 25 | 0.5 | 0.12 | 22 | 21 | wdg.A | figA |
| 35BYG202 | 2 | 0.80 | 4.8 | 0.5 | 0.14 | 26 | 21 | wdg.A | figB |
| 35BYG205 | 2 | 0.25 | 45 | 0.4 | 0.14 | 26 | 21 | wdg.A | |
| 35BYG305 | 2 | 0.50 | 20 | 1.0 | 0.15 | 28 | 21 | wdg.A | |
| 35BYG307 | 4 | 0.40 | 28 | 0.7 | 0.15 | 28 | 21 | wdg.B | |
| 35BYG310 | 2 | 0.19 | 60 | 0.8 | 0.15 | 28 | 21 | wdg.A | |
| 35BYG408 | 2 | 1.60 | 1.3 | 0.9 | 0.16 | 29 | 21 | wdg.A | |
| 35BYG409 | 2 | 0.32 | 23 | 1.4 | 0.2 | 29 | 21 | wdg.A | |
| 型號 | 相數 | 電流 (A) | 電阻 (Ω) | 電感 (mH) | 最大靜轉矩 (kg.cm) | 重量 (kg) | 外形尺寸 | 接線圖 | 外形圖 | |
| L0(mm) | L1(mm) | |||||||||
| 57BYGH006 | 4 | 0.34 | 71 | 90 | 4.4 | 0.42 | 41 | 22 | wdg.B | |
| 57BYGH007 | 2 | 0.4 | 35.5 | 52 | 5.6 | 0.42 | 41 | 22 | wdg.A | |
| 57BYGH008 | 4 | 2.0 | 1.4 | 1.2 | 4.2 | 0.42 | 41 | 21 | wdg.B | |
| 57BYGH103 | 4 | 0.38 | 32 | 38 | 6.0 | 0.65 | 50 | 21 | wdg.B | |
| 57BYGH104 | 4 | 2.3 | 1.1 | 1.4 | 8.2 | 0.65 | 50 | 21 | wdg.B | |
| 57BYGH201 | 2 | 2.5 | 1.1 | 3.6 | 9.8 | 0.65 | 54 | 21 | wdg.A | |
| 57BYGH202 | 4 | 3.0 | 0.75 | 1.2 | 9.0 | 0.65 | 54 | 21 | wdg.B | |
| 57BYGH207 | 4 | 0.4 | 30 | 60 | 8.0 | 0.70 | 56 | 21 | wdg.B | |
| 57BYGH208 | 4 | 1.6 | 2.2 | 3.4 | 8.0 | 0.65 | 53 | 25.5 | wdg.B | |
| 57BYGH211 | 4 | 1.6 | 2.6 | 5.0 | 9.0 | 0.65 | 54 | 21 | wdg.B | |
| 57BYGH212 | 2 | 1.0 | 3.5 | 12.5 | 9.0 | 0.65 | 54 | 21 | wdg.A | |
| 57BYGH213 | 4 | 1.0 | 6.2 | 10 | 9.0 | 0.65 | 54 | 21 | wdg.B | |
| 57BYGH218 | 2 | 1.0 | 8.2 | 16.8 | 10 | 0.70 | 56 | 31.5 | wdg.A | |
| 57BYGH291 | 4 | 2.5 | 1.3 | 4.5 | 8.0 | 0.70 | 54 | 21 | wdg.B | |
| 57BYGH301 | 2 | 1.4 | 4.2 | 15 | 15 | 1.10 | 76 | 21 | wdg.A | |
| 57BYGH302 | 4 | 3.0 | 1.0 | 2.1 | 13.0 | 0.65 | 76 | 21 | wdg.B | |
| 57BYGH303 | 4 | 2.3 | 2.5 | 5.3 | 16 | 0.65 | 76 | 21 | wdg.B | |
| 57BYGH310 | 2 | 2.0 | 4.3 | 16.2 | 24 | 1.10 | 76 | 21 | wdg.A | |
| 57BYGH311 | 4 | 3.0 | 1.2 | 2.2 | 15 | 1.10 | 76 | 25.5 | wdg.B | |
| 57BYGH315 | 4 | 3.0 | 1.0 | 1.6 | 13.5 | 1.10 | 76 | 25.5 | wdg.B | |
| 57BYGH316 | 2 | 3.0 | 1.4 | 3.5 | 18 | 1.10 | 76 | 21 | wdg.A | |
| 57BYGH317 | 4 | 2.5 | 1.8 | 3.0 | 18 | 1.10 | 76 | 21 | wdg.B | |
| 57BYGH318 | 2 | 3.3 | 1.0 | 2.0 | 18 | 1.10 | 76 | 21 | wdg.A | |
| 57BYGH320 | 2 | 0.4 | 38 | 150 | 18 | 1.10 | 76 | 21 | wdg.A | |
| 57BYGH323 | 2 | 0.4 | 80 | 18.5 | 16 | 1.10 | 76 | 21 | wdg.A | |
| 57BYGH402 | 4 | 2.5 | 2.2 | 3.8 | 18 | 1.50 | 82 | 30 | wdg.B | |
| 57BYGH405A | 4 | 3.0 | 1.2 | 2.4 | 21 | 1.30 | 82 | 21 | wdg.B | |
| 57BYGH408 | 2 | 3.0 | 1.2 | 4.0 | 21 | 1.50 | 82 | 21 | wdg.A | |
| 57BYGH802 | 4 | 1.5 | 3.2 | 5.6 | 9.0 | 0.70 | 56 | 21 | wdg.B | |
| 57BYGH803 | 4 | 1.5 | 4.2 | 8.5 | 15 | 0.65 | 76 | 21 | wdg.B | |
| 型號 | 相數 | 電壓 (V) | 電流 (A) | 電阻 (Ω) | 電感(mH) | 外形尺寸 | 最大靜轉矩 (N.m) | 重量 (kg) | 接線數 | |
| L0(mm) | L1(mm) | |||||||||
| 110BYGH450A | 1.8 | 110V-230VAC | 6 | 0.48 | 7.0 | 115 | 5 | 12 | 6.0 | 4 |
| 110BYGH450B | 1.8 | 110V-230VAC | 6 | 1.0 | 18.5 | 153 | 6 | 20 | 8.8 | 4 |
| 110BYGH450C | 1.8 | 110V-230VAC | 6 | 0.9 | 14.0 | 168 | 6 | 24 | 9.8 | 4 |
| 型號 | 相數 | 電流 (A) | 電阻 (Ω) | 電感 (mH) | 最大靜轉矩 (kg.cm) | 轉動慣量 (g.cm2) | 重量 (kg) | 外形尺寸 | 接線圖 | 外形圖 | |
| L0(mm) | L1(mm) | ||||||||||
| 42BYG013 | 4 | 0.2 | 3 | 39 | 1 | 20 | 0.20 | 33.5 | 16 | wdg.B | |
| 42BYG014 | 4 | 0.45 | 19 | 13 | 1.3 | 20 | 0.20 | 33.5 | 16 | wdg.B | |
| 42BYG015 | 4 | 0.3 | 40 | 19 | 1.25 | 20 | 0.20 | 33.5 | 16 | wdg.B | |
| 42BYG016 | 4 | 0.16 | 75.0 | 55.0 | 0.9 | 20 | 0.20 | 33.5 | 16 | wdg.B | |
| 42BYG019 | 4 | 0.28 | 39.4 | 23.5 | 1.2 | 20 | 0.20 | 33.5 | 16 | wdg.B | |
| 42BYG020 | 4 | 0.60 | 20.0 | 14.0 | 1.7 | 20 | 0.20 | 33.5 | 16 | wdg.B | |
| 42BYG023 | 2 | 0.40 | 30.0 | 36.0 | 2.1 | 20 | 0.22 | 33.5 | 16 | wdg.A | |
| 42BYG205 | 4 | 0.16 | 75 | 65 | 1.3 | 20 | 0.24 | 38 | 24 | wdg.B | |
| 42BYG206 | 2 | 1.2 | 2.7 | 5 | 2.4 | 20 | 0.24 | 38 | 24 | wdg.A | |
| 42BYG228 | 4 | 0.4 | 30 | 22 | 2.0 | 20 | 0.24 | 38 | 24 | wdg.B | |
| 42BYG304 | 2 | 0.3 | 40 | 80 | 2.8 | 20 | 0.26 | 44 | 20 | wdg.A | |
| 外形圖 |
