| 進出口徑MM | 100-100 |
|---|---|
| 必需汽蝕余量 | 4.2 |
| 材質 | 鑄鐵 |
| 產地 | 浙江 |
| 功率 | 37KW |
| 規格 | 立式離心泵 |
| 流量 | 25L/S |
| 驅動方式 | 電動 |
| 效率 | 72 |
| 性能 | 無泄露 |
| 壓力 | 0.8MPA |
| 揚程 | 80M |
| 原理 | 離心泵 |
| 重量 | 75 |
| 轉速 | 2900 |
| 泵軸位置 | 邊立式 |
| 葉輪數目 | 1 |
| 葉輪結構 | 封閉式葉輪 |
| 葉輪吸入方式 | 單吸式 |
| 品牌 | 上海北洋 |
| 型號 | XBD8.0/25-L |
詳細說明 XBD系列固定消防專用泵是我廠根據市場對消防泵的實際需要及其特殊的使用要求，嚴格按照****頒布的GB6245-1998《消防泵性能要求和試驗方法》標準而研制開發是新型消防產品。經**消防裝備質量監督檢測中心檢測，各項性能指標均達到或超過標準的要求。
XBD系列分為立式單級泵、立式多級泵、便拆立式多級泵和臥式多級泵、臥式單級泵等結構形式以滿足用戶不同的使用需要。

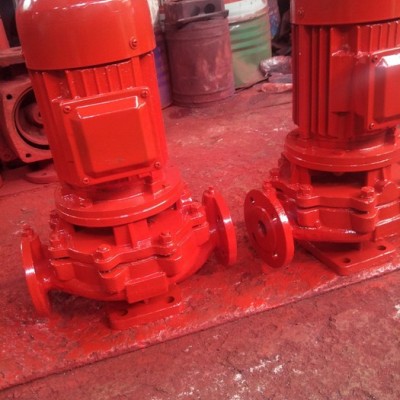

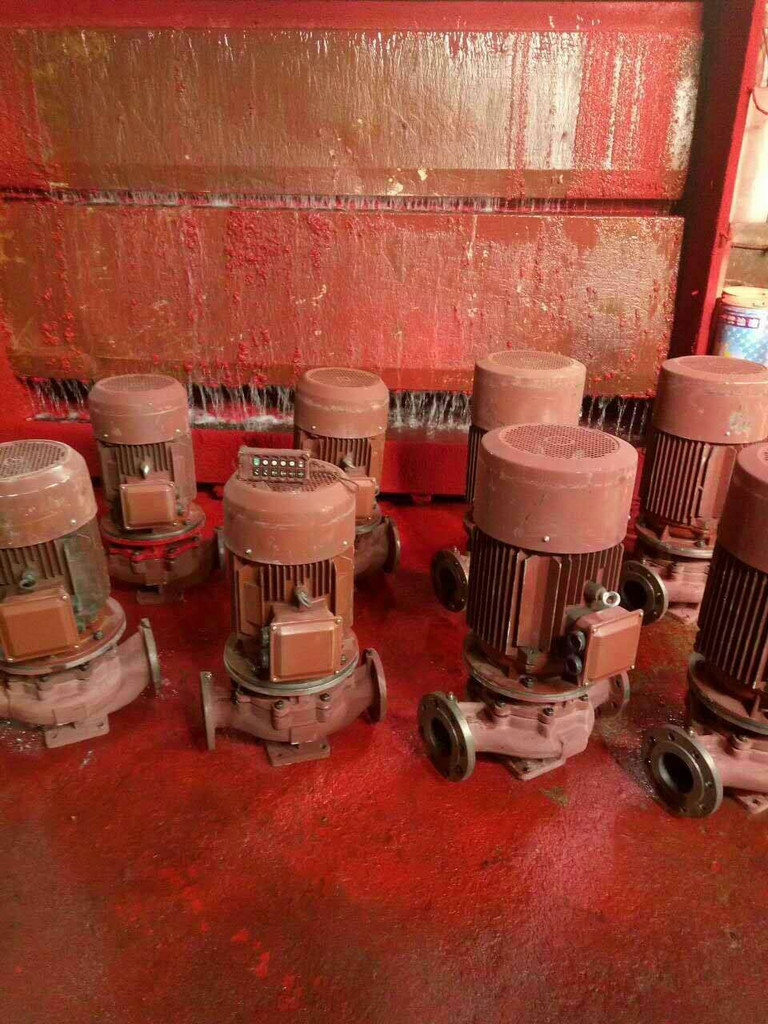

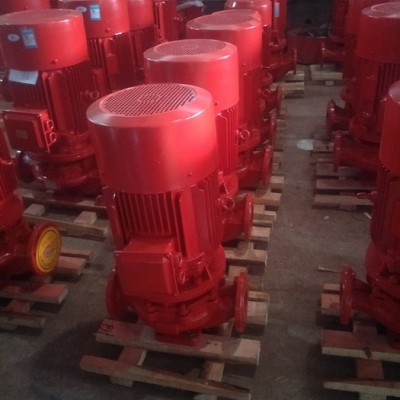

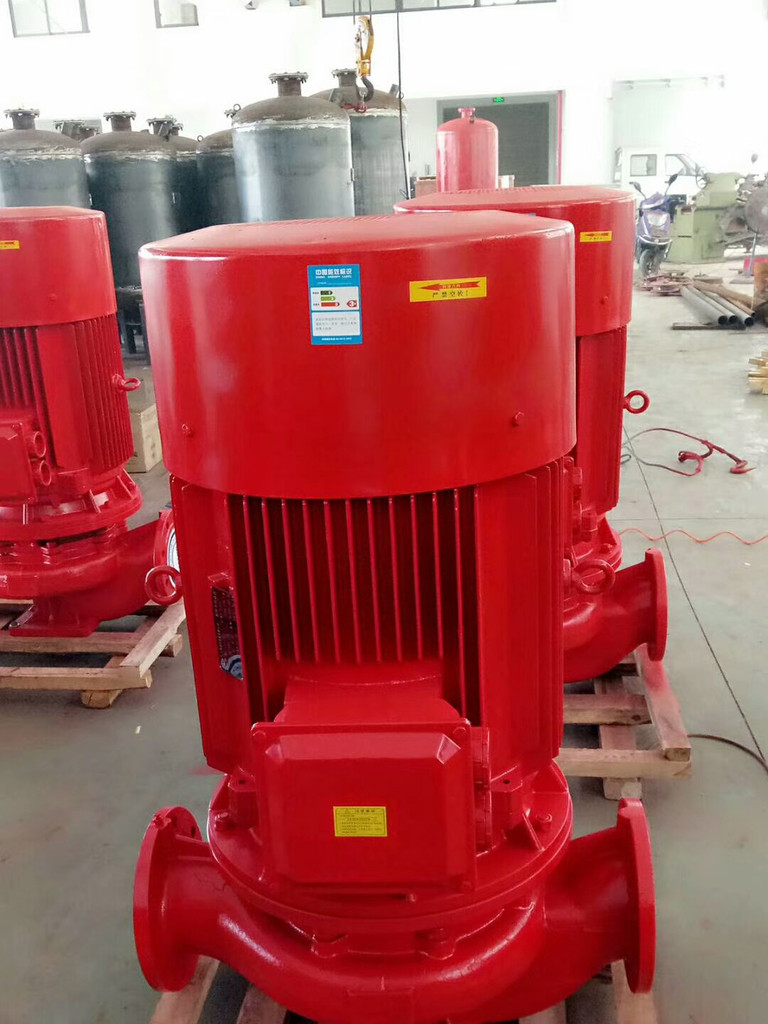

XBD-ISG單級立式消防泵產品特點:
1、泵結構緊湊，體積小，外形美觀，占地面積小，節省建筑費用；
2、泵的轉子部件由兩端的滾動軸承支撐，泵運行平穩；
3、泵的進口為水平方向，出口為垂直向上布置，簡化管路；
4、泵的電機為臥式結構，便于維修。
XBD-ISG單級立式消防泵產品用途：
主要用于高層建筑消防恒壓供水等。
XBD-L系列臥式多級消防泵使用條件
1、適合于輸送清水及物理化學性質類似于清水的物質，其固體不溶物體積不超過單位體積0.1%，粒度≤2mm
2、介質溫度：-15℃~80℃；
3、工作壓力：系統壓力≤3.0MPa;（即：系統壓力=入口壓力+泵工作時的壓力≤3.0MPa）
4、周圍環境溫度應低于40℃,相對濕度低于95%;
5、由于本型泵主要部件均為鑄鐵材質，因此所輸送介質應無強腐蝕性。
注：如介質帶有細小顆粒或具強腐蝕性時，請在訂貨時說明，以便提供更為可靠之產品。
XBD-ISG單級立式消防泵結構說明:
1、本型泵為單級多級消防泵節段式結構，其吸入口為水平方向，吐出口為垂直向上布置，設有50、75、100、125、150等口徑，用戶根據流量、揚程的需求選擇不同品徑和級數的泵來得到滿足；
2、本型泵主要由進水段、中段、導葉、葉輪、出水段及軸承體部件、密封部件等組成，其結構設計合理；
3、泵的轉子部件由中碳鋼軸、鑄鐵葉輪、平衡盤及軸套等組成，轉子兩端支承在干油潤滑的滾動軸承上，由于葉輪極好的動靜平衡及平衡盤的水力平衡作用，使得泵運行起來十分平穩，且噪聲低、振動小。
4、進水段、中段及出水段的結合面用紙墊通過拉緊螺栓拉緊達到密封，為防止液體從兩端主軸泄漏，設軟填料軸封，同時在軸上裝有橡膠擋水圈、O型橡膠密封圈，以防水是入軸套腔內；
5、為防止中段和導葉磨損，特設葉輪密封環及導葉套等易損零件，當葉輪與這些易損件之間的間隙超過規定值時應予以列換；
6、泵與電動機同時裝在公用的鑄鐵底座上，其扭矩通過彈性聯軸器來傳遞。
