| 電壓比 | 220/380 |
|---|---|
| 電源相數 | 三相 |
| 額定功率 | 400000 |
| 防潮方式 | 開放式 |
| 冷卻方式 | 風控 |
| 冷卻形式 | 干式 |
| 頻率特性 | 低頻 |
| 繞組形式 | 三繞組 |
| 鐵心形式 | 心式 |
| 鐵心形狀 | E型 |
| 外形結構 | 立式 |
| 效率(η) | 95% |
| 品牌 | 浙權 |

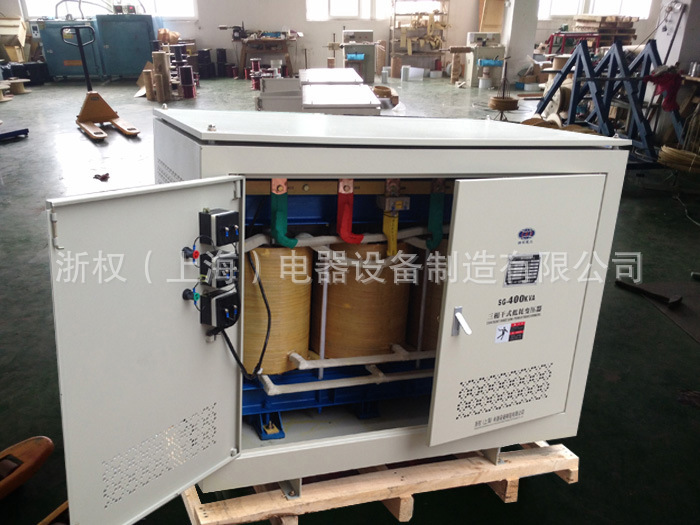

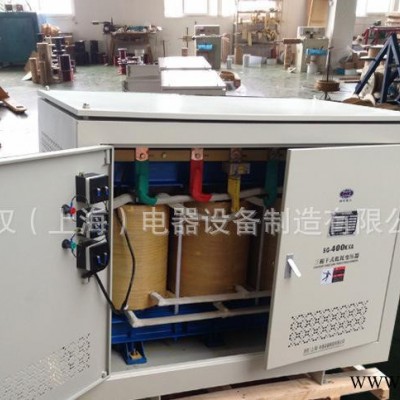

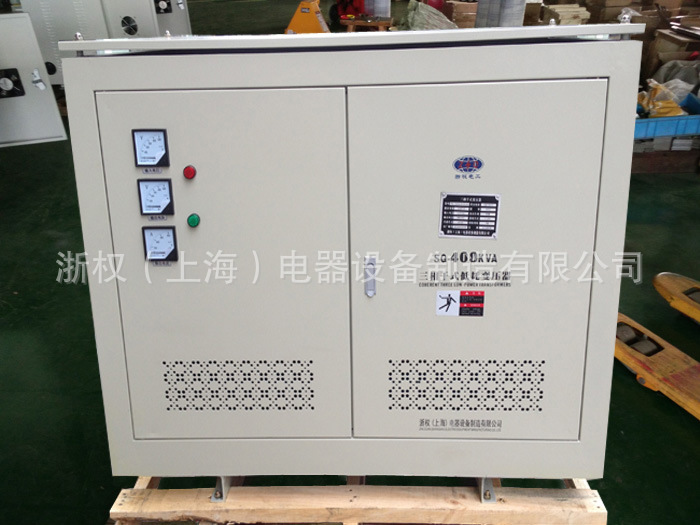

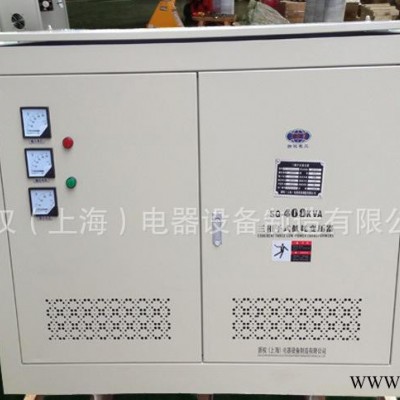

| 型號 | SG-400KVA |
產品概述：
浙權電器公司生產的SG,SBK系列三相干式變壓器是采用**材料和先進工藝制造，具有防火、防潮、安全可靠、節約電能及維護方便等優點。
SG是自冷式變壓器，不需要在外部加裝散熱器，主要用作交流電源電壓變換，適用于各種性質的負載。凡需要交流電壓轉換的電器設備，均可使用本產品。設計的電壓等級為1000V級以下，頻率50Hz或60Hz. 適用于工礦企業、發電廠、機場、高層建筑、機器設備、地鐵等安全防火要求較高的場所，作變換電壓、供照明電氣設施、動力電源、整流電源之用；
二、技術參數：
容量范圍：SG0.5～2000KVA
輸出電壓精度：負載范圍內±2％
繞組接法：Y／yn0 D／yn0
頻率：50Hz
效率：≥98％
抗電強度：2000V／60S＜10mA
負載性能：連續100％滿載時，可承受1.5-3倍瞬間電流
絕緣電組：＞5MΩ
環境溫度：-15℃～＋40℃
相對溫度：＜90％
溫升：≤65℃
噪音：≤60dB
三、規格參數：
型號 | 容量 (KVA) | 輸入電壓 (V) | 輸出電壓 (V) | 相數 | 額定電流 (A) | 頻率 (Hz) | 外形尺寸 |
( 長寬高 cm) | 重量 (kg) |
|
|
|
|
| |
SG-10 | 10 | 380 | 220 | 3 | 26 | 50 | 33*50*45 |
SG-15 | 15 | 380 | 220 | 3 | 39 | 50 | 33*50*45 |
SG-20 | 20 | 380 | 220 | 3 | 52 | 50 | 33*50*45 |
SG-30 | 30 | 380 | 220 | 3 | 78 | 50 | 43*62*45 |
SG-40 | 40 | 380 | 220 | 3 | 105 | 50 | 43*62*45 |
SG-50 | 50 | 380 | 220 | 3 | 131 | 50 | 43*62*45 |
SG-60 | 60 | 380 | 220 | 3 | 157 | 50 | 50*70*55 |
SG-80 | 80 | 380 | 220 | 3 | 210 | 50 | 50*70*55 |
SG-100 | 100 | 380 | 220 | 3 | 262 | 50 | 50*70*55 |
SG-120 | 120 | 380 | 220 | 3 | 315 | 50 | 58*85*75 |
SG-150 | 150 | 380 | 220 | 3 | 393 | 50 | 58*85*75 |
SG-200 | 200 | 380 | 220 | 3 | 524 | 50 | 58*85*75 |
SG-250 | 250 | 380 | 220 | 3 | 656 | 50 | 58*85*75 |
SG-300 | 300 | 380 | 220 | 3 | 787 | 50 | 65*95*90 |
SG-350 | 350 | 380 | 220 | 3 | 918 | 50 | 65*95*90 |
四、SG系列三相干式變壓器使用環境：
1）海拔：≤1000M；
2）適應環境溫度：-10到+45℃；
3）適應相對溫度：26℃時，≤95%；
4）使用環境：戶內（戶外使用時，請?zhí)峁┓雷o(hù)等級）
