八軸等離子火焰切割機 管桁架加工設備 相貫線數控切割機圖

八軸等離子火焰切割機不僅切割范圍廣，速度快，工作效率高等特點。所采用的我們自主研發KASRY系統軟件可實現tekla，CAD,3D3S等多種三方制圖軟件的兼容，其系統軟件具有三維節點展開、管件優化排料、管件分拆、三維仿真模擬等功能?？汕懈疃嘟嵌绕瓶?；實現特殊管材切割工藝，提供合適的解決方案，并配備專業的關切切割系統。整體機架鋼板焊接而成，部分部件采用鑄造工藝。保證運行平穩，精度高，長時間使用不易變形。其系統自帶的支持AWS/API等焊接標準工藝的支持。
凱斯銳KR-XY系列八軸相貫線切割機不僅切割范圍廣，速度快，工作效率高等特點。所采用的我們自主研發KASRY系統軟件可實現tekla，CAD,3D3S等多種三方制圖軟件的兼容，其系統軟件具有三維節點展開、管件優化排料、管件分拆、三維仿真模擬等功能?？汕懈疃嘟嵌绕瓶?；實現特殊管材切割工藝，提供合適的解決方案，并配備專業的關切切割系統。整體機架鋼板焊接而成，部分部件采用鑄造工藝。保證運行平穩，精度高，長時間使用不易變形。其系統自帶的支持AWS/API等焊接標準工藝的支持。
小車的軸向移動軸，他的是帶動整個切割站進行軸向運動，采用750w伺服電機，保證工件的切割長度。其次是徑向移動軸，他主要是為了切割方管時所使用的一個軸，他可以徑向移動，對方管進行截斷切割，開槽，開孔等切割，使用750W伺服電機。*****是放制割槍的地方，割槍升降軸，這個**是調節割槍和管材的距離的，使用400W伺服電機。

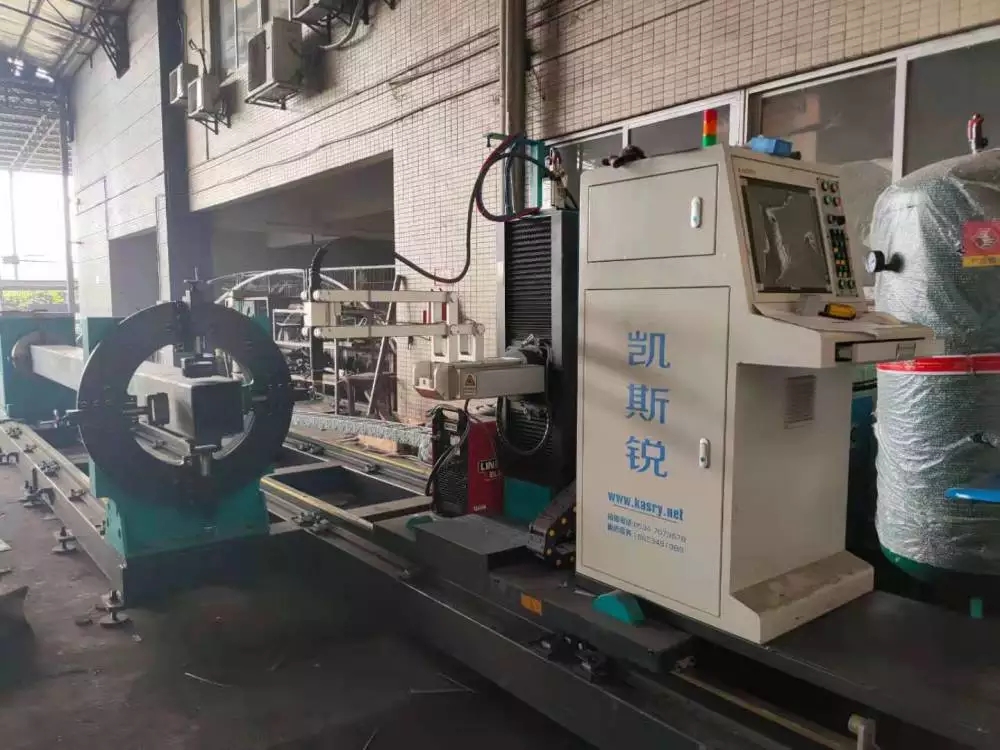

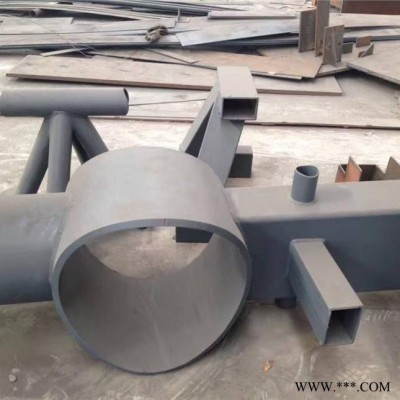

管桁架加工設備割槍徑向擺動軸和割槍軸向擺動軸，這兩個軸的主要目的**是為了實現對管材進行坡口切割，切割方管時只可以端部坡口，不能主體坡口，圓管都可以實現坡口切割，我們配備的有兩種切割方式，等離子和火焰，等離子切角度可達到正負45度，火焰端部坡口切割角度可以達到60度，主管開孔角度可以達到55度，這兩個都是采用400W的伺服電機。我們使用的航空鋁材質的機械臂，耐磨耐高壓，運行平穩晃動輕。還采用整體底盤的設備，方便運輸，方便調節水平，軌道鋪放固定在上面，出廠前全部調節完成，一節底盤4米，到現場直接拼接**好。我們采用的是研華的工控機，上面帶有CAD制圖和圖庫，圖庫里簡單常見的工藝都是數字化的，直接按照標注填入?yún)?shù)**可以直接生成代碼。復雜的通過CAD制圖來編輯，只要畫出中心線**可以生成三維的管材。

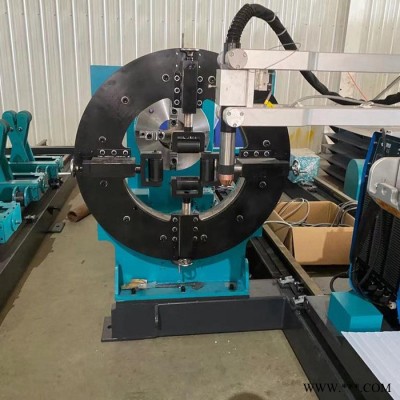

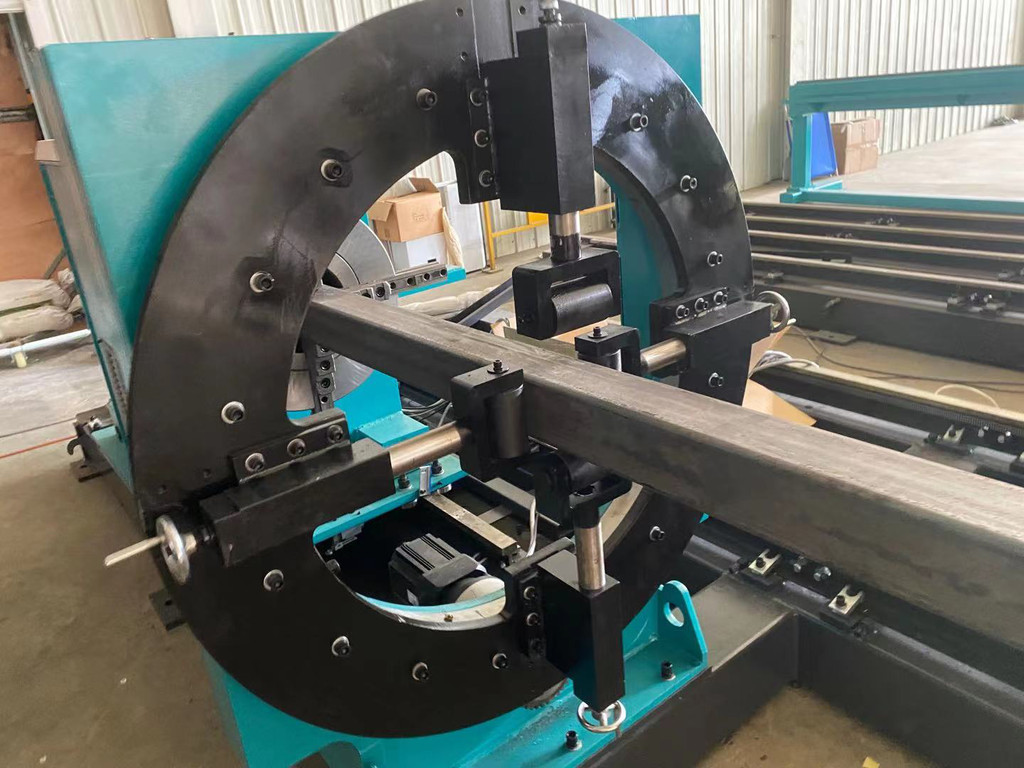

  管材推進軸，這個軸的的作用**是切割方管時將管材向前推進，切割圓管時這個軸也是不參與聯動的，這個軸和主卡盤旋轉軸放在了一個小車上，他使用的也是3000W伺服電機。
