| 產地 | 山東 |
|---|---|
| 電流 | 交流 |
| 動力形式 | 等離子 |
| 控制方式 | 數控 |
| 類型 | 等離子切割機 |
| 頻段 | 高頻 |
| 驅動形式 | 自動 |
| 售后服務 | 一年保修 |
| 外殼防護等級 | IP64 |
| 外形尺寸 | 長17米*寬2.2米 |
| 用途 | 金屬切割 |
| 執行標準 | 企業標準 |
| 作用對象 | 金屬 |
| 品牌 | 凱斯銳 |
| 型號 | KR-XY8 |
| 加工定制 | 是 |
| 額定輸入電源容量 | 80 |
管桁架加工設備 異型管坡口切割 八軸數控等離子切割機

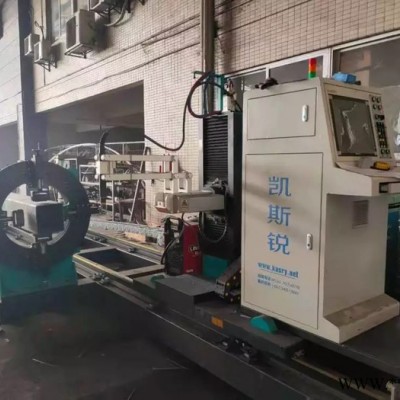

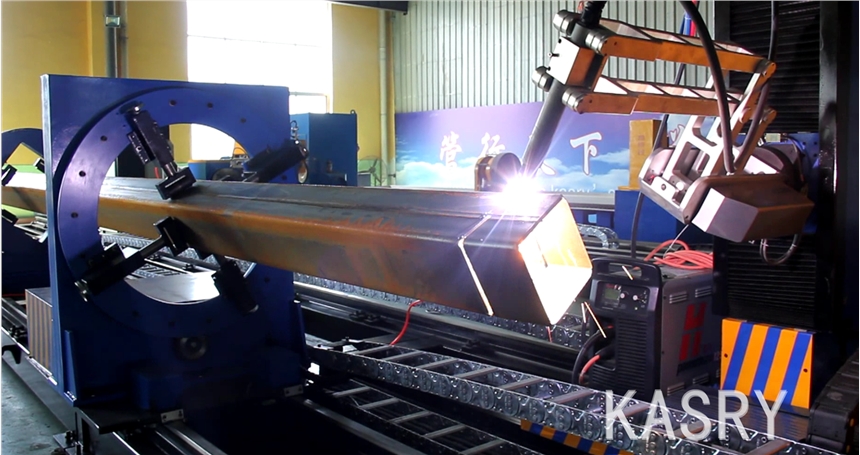

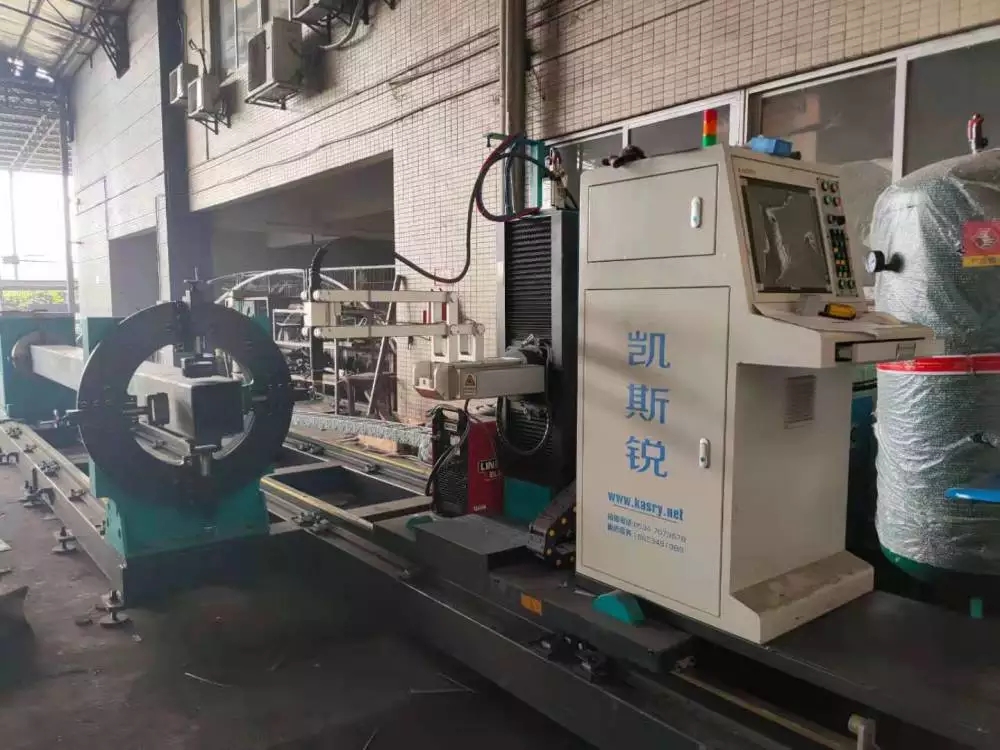

割槍徑向擺動軸和割槍軸向擺動軸，這兩個軸的主要目的**是為了實現對管材進行坡口切割，切割方管時只可以端部坡口，不能主體坡口，圓管都可以實現坡口切割，我們配備的有兩種切割方式，等離子和火焰，等離子切角度可達到正負45度，火焰端部坡口切割角度可以達到60度，主管開孔角度可以達到55度，這兩個都是采用400W的伺服電機。我們使用的航空鋁材質的機械臂，耐磨耐高壓，運行平穩晃動輕。還采用整體底盤的設備，方便運輸，方便調節水平，軌道鋪放固定在上面，出廠前全部調節完成，一節底盤4米，到現場直接拼接**好。我們采用的是研華的工控機，上面帶有CAD制圖和圖庫，圖庫里簡單常見的工藝都是數字化的，直接按照標注填入?yún)?shù)**可以直接生成代碼。復雜的通過CAD制圖來編輯，只要畫出中心線**可以生成三維的管材。

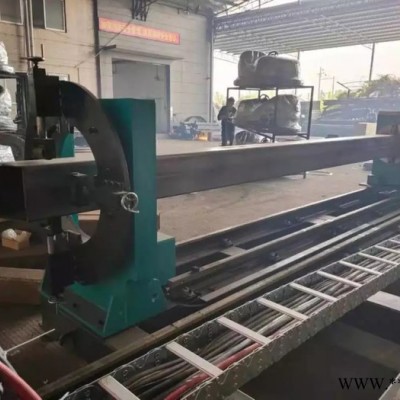

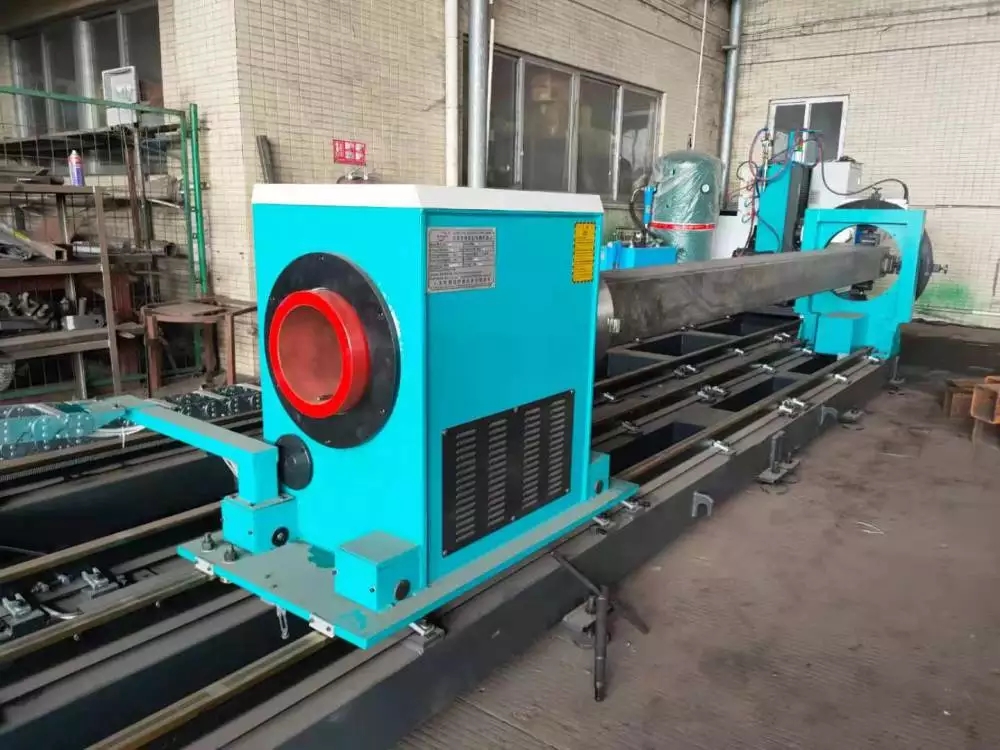

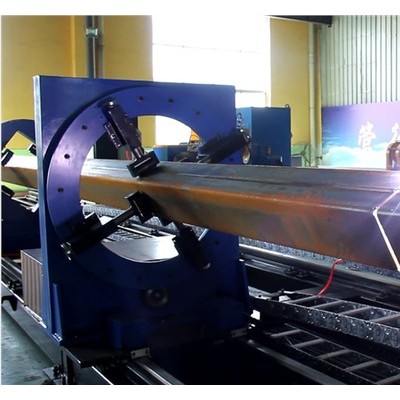

管材推進軸，這個軸的的作用**是切割方管時將管材向前推進，切割圓管時這個軸也是不參與聯動的，這個軸和主卡盤旋轉軸放在了一個小車上，他使用的也是3000W伺服電機。
小車的軸向移動軸，他的是帶動整個切割站進行軸向運動，采用750w伺服電機，保證工件的切割長度。其次是徑向移動軸，他主要是為了切割方管時所使用的一個軸，他可以徑向移動，對方管進行截斷切割，開槽，開孔等切割，使用750W伺服電機。*****是放制割槍的地方，割槍升降軸，這個**是調節割槍和管材的距離的，使用400W伺服電機。
