高壓軟起動器技術參數
適配電機：       三相交流高壓鼠籠式異步電動機、同步電動機
交流電壓：       6kV～10kV+10%-15%（標準）
功率：           　6kV: 300kW～18MW
10kV:1000kW～25MW
容量：           連續：130%控制器標稱值
短時：400%控制器標稱值/30秒
200%控制器標稱值/60秒
連續起動：       **大4次/小時，兩次啟動間隔15分鐘
頻率：           　50Hz±2Hz

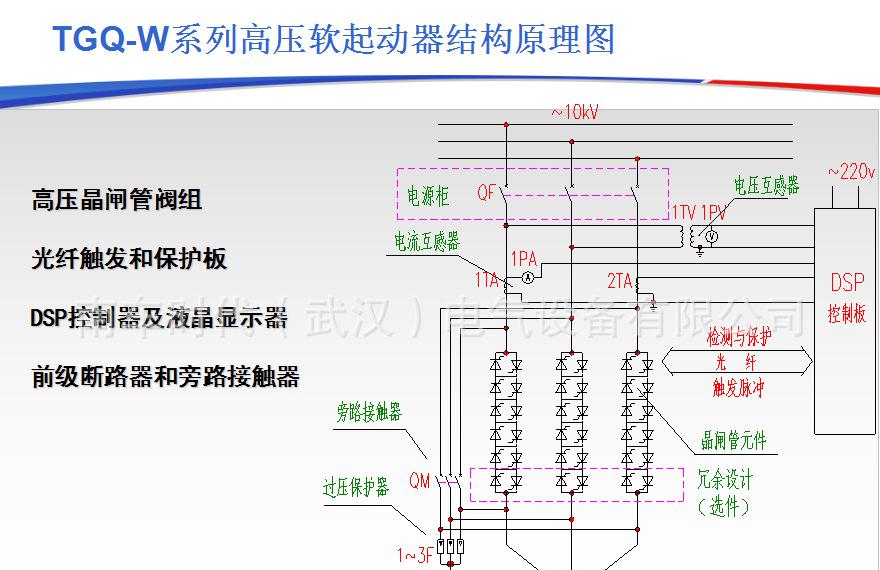

主回路組成：     三相晶閘管反并聯連接，6kV  每相3組串聯（標準配置）
10kV 每相5組串聯（標準配置）
瞬時過電壓保護： 復合過電壓保護器及dv/dt吸收網絡
冷卻：           空氣對流自然冷卻
旁路開關：       具有直接起動容量的真空接觸器或者斷路器
環境條件：       工作溫度-20℃～ 50℃
控制電源：       用戶提供：交流220VAC或交流127VAC
耐壓：           6kV:工頻30kV,1 min      雷電60kV正負各三次
10kV:工頻42kV,1 min     雷電75kV正負各三次

高壓軟起動器的功能及特點

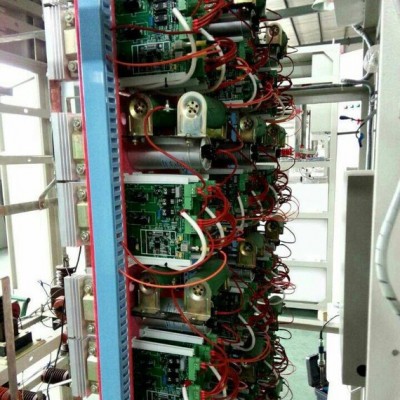

■以晶閘管閥作為主電路部件，具有技術先進，工作可靠、結構模塊化、免維護的優點；
■源于直流輸電高壓閥的設計理念，具有熱備用（可選）、元件級BOD過壓保護等特征；
■產品適用能力強，能在國內外孤網或發電站機組供電情況下能正常工作；

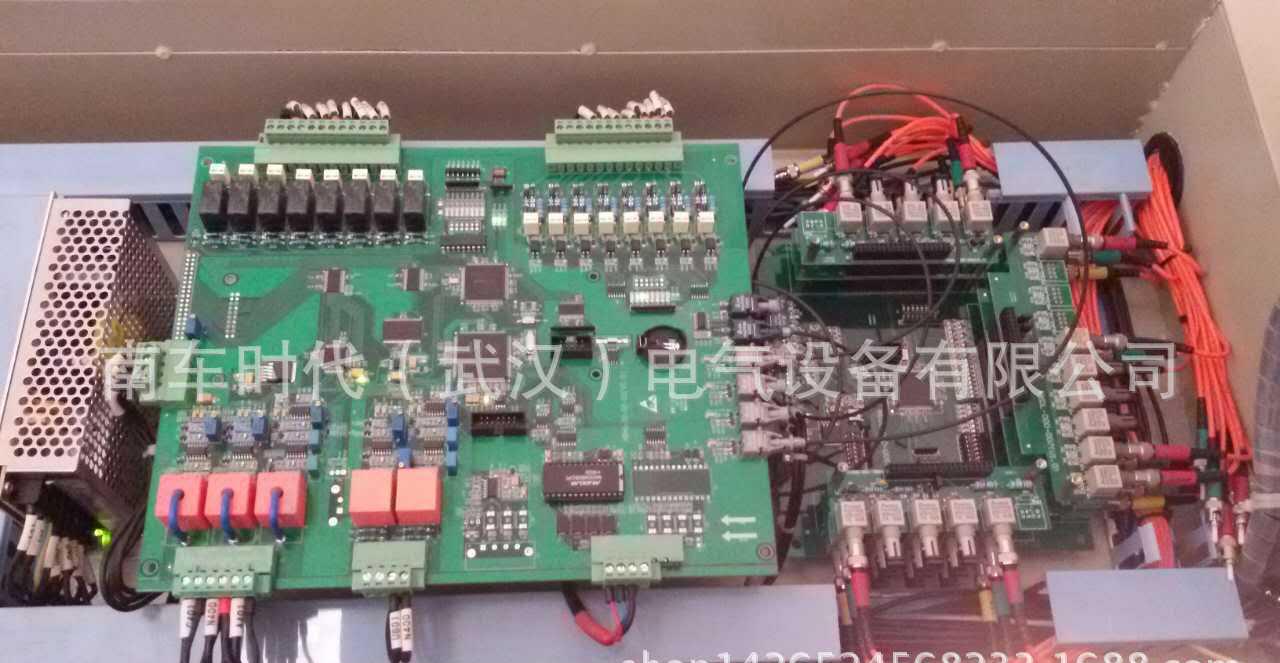

■基于32位DSP+CPLD控制系統，具有影響速度快、控制精度高，抗干擾能力強等優勢；
■靈活多樣軟起/軟停方式，豐富的現場工業通訊接口，完善的裝置和電機保護功能；
■大型液晶中文顯示系統，操作界面人性化；
■擁有業內**大的電磁兼容實驗室保證了裝置很強的電磁兼容性；
■擁有**大的**級牽引電氣設備試驗檢驗站及業內**大的**完備的高壓實驗室，保證了裝置**的啟動/停車效果；
■擁有業內**大的電壓/電流復合試驗臺（瑞士ABB公司提供），保證了裝置晶閘管閥的高可靠性；
■多有電路板均經過了嚴格的老化試驗；
■有效降低電機的起動電流，可減少配電容量，避免電網增容投資
■不需要加裝熱繼電器，在起動和運行過程中都有完善的電機保護功能
■多種起動模式以滿足用戶的不同需求，并具有軟停車功能，全面保證系統的安全起停
■各項運行參數的顯示均采用液晶全中文顯示，人機界面良好，設置參數操作簡單直觀
■可通過RS485接口與遠程控制臺連接
■前級斷路器和旁路接觸器
■內置磁保持旁路裝置　　

應用領域
■產品可廣泛應用于造紙廠、煤礦、石油、電力、化工、水利、軍工、冶煉、鋼鐵、船舶、污水處理、輕工、鐵路、建材、市政工程、制藥等領域。
