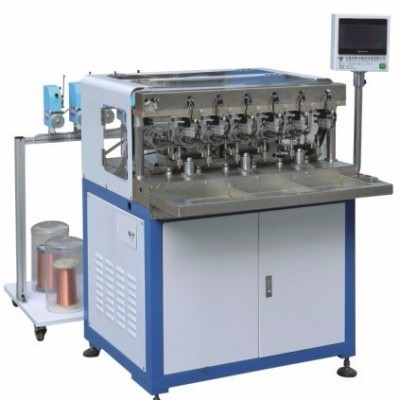

本公司供應繞線機奇為R1203奇為 R1203 是 全新 2.5kw 廣東，質量保證，歡迎咨詢洽談。

QWM1203A全自動繞線機技術參數

一；設備特點

1、       外型新穎流暢，結構簡潔合理，簡易而人性化的彩色觸摸屏控制界面，松下伺服傳動、響應頻率快，動作精度高。

2、       臺面大板、主軸箱均采用一體成型鑄造件，CNC高精度加工，牢固可靠，獨特繞線治具設計、采用進口材料，特殊熱處理工藝、耐磨性能好、可快速更換。

二；設備技術指標

1, 6軸12工位（6工位繞線+6工位裝卸），單線單繞、單線雙繞、多極分線等多種繞線方式可供選擇，自動繞線、自動排線、自動換極、自動分線、自動拉斷線頭線尾。（另有4軸8工位和2軸4工位可供選擇）

2，適用線徑￠0.03-￠0.40（粗線徑以客方定子金屬端子在拉斷時不被拉變形或拉斷為適用），適用定子外徑12-43.過粗線徑可加氣動剪刀剪斷。

3，定子金屬掛線端子為方柱形（便于拉斷漆包線）三極或四極有金屬掛線端子的無刷定子。

4，繞線程序可直接儲存或USB儲存，繞線程序可直接在觸摸屏上任意調出使用和編輯。

5，生產效率以外徑24的四極定子為例：6軸12工位單線單繞線徑0.09*330匝600-650個左右每小時、4軸8工位500-550個每小時、2軸4工位250-300個每小時，不良率在3‰-10‰左右（設備調試原因、定子的一致性和操機人員有直接影響）。

6，   可以單線雙繞中間抽頭的方式達到雙線并繞的效果（此方式已經過臺資廠長期驗證OK）。

7，   人工裝卸上下線架的定子可一人操作一臺機（6軸），包塑的定子可一人操作兩臺。

8，   相對于同行產品，我司繞線機有以下優勢特點：1)主軸轉速5500-6000rpm(同行只有4000-4500rpm)。2）效率每小時相同線徑和匝數比其它繞線機多250-300PCS成品。3），真正意義上的同步排線，我司繞線機排出的線圈可排成正三角形、倒三角形、梯形等，有效解決定子電阻問題。

三：設備參數

1，   電源電壓：220V  50HZ

2，       額定功率：2.5KW

3，       氣源氣壓：0.4-0.7Mpa

4，       主軸轉速：3000-6000rpm

5，       計數精度：正負0.01圈

6，       排線精度：正負0.01mm

7，       整機重量：500KG

8，       整機尺寸：1600（L）*1100（W）*1450（H）mm

9，       機身顏色：藍色+白色

四：售后服務方式

1，   設備的保修期為壹年。在保修期內，除雙方另有約定，設備在正常使用狀況下由于而引起的故障及相關費用由供方承擔（人為損壞或使用原因除外）。需方因設備故障提出維修要求后，供方技術人員應按需方要求24小時內趕到需方現場進行維修。在保修期內供應方應對設備免費保養一次。

2，       保修期后，供方保證向需方提供**的配件及服務。一旦設備出現故障，供方技術人員自接到需方故障電話24小時內趕到需方設備現場并處理，供方承諾對設備終身維護。

3，       供方負責免費為需方培訓操作及維修人員，包括：基本原理，安全操作和調試維修保養，到需方人員能單獨操作和調試保養為準。

4，       設備投入正常運行后，供方應定期對需方進行電話等形式回訪，及時指導和解決需方在使用中的相關技術問題。

五：知識產權

東莞市奇為電機科技有限公司生產的QWMR1203A全自動繞線機有三項**和一項發明權。

                  東莞市奇為電機科技有限公司
