| 材質 | 聚乙烯 |
|---|---|
| 截面形狀 | Y形 |
| 作用 | 孔用密封 |
| 適用范圍 | 汽車,門窗,電器,軸承,泵,氣缸,托輥,水管,化工管道,閥門 |
| 性質 | 耐腐蝕,耐高溫,耐高壓 |
| 樣品或現貨 | 樣品 |
| 是否標準件 | 標準件 |
| 是否進口 | 否 |
| 使用溫度 | -55~+260（℃） |
| 使用壓力 | 40（MPa） |
| 品牌 | 柯諾 |
| 型號 | KNP671 |

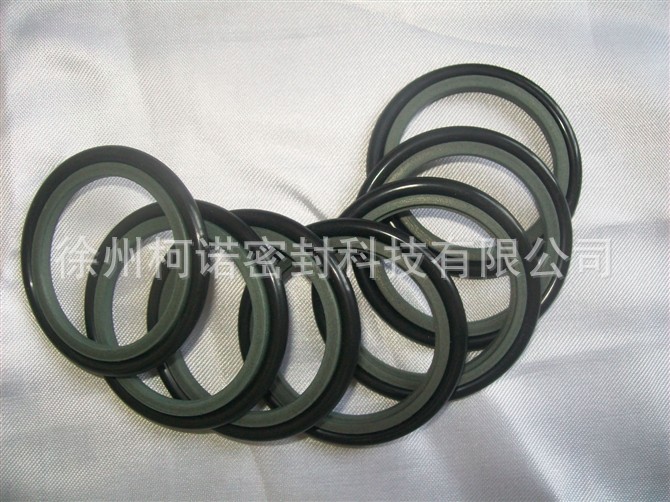

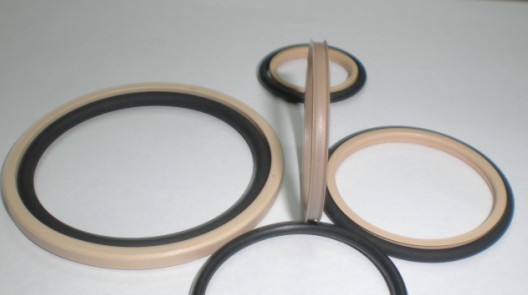

本密封是由一個填充PTFE材料的階梯形密封環和一個O形橡膠圈組合而成，適用于液壓往復運動單向活塞密封。具有高壽命、低摩擦、密封性能好等特點。
適用工況條件
壓力/MPa | 溫度/℃ | 速度/ m/s | 介質 |
≤40 | -55 ~ +260 | ≤5 | 液壓油、乳化液、水、氣等 |
孔徑范圍 D H8 | 溝槽直徑 d f8 | 溝槽寬度 L+0.2 | 徑向間隙S | 圓角 Rmax | 倒角 Zmin | O形圈線徑 d0 | |
0~20MPa | 20~40MPa | ||||||
8~14 | D-4.9 | 2.2 | 0.40 | 0.25 | 0.4 | 2 | 1.80 |
15~39 | D-7.5 | 3.2 | 0.50 | 0.30 | 0.6 | 3 | 2.65 |
40~79 | D-11.0 | 4.2 | 0.50 | 0.35 | 0.8 | 4 | 3.55 |
80~132 | D-15.5 | 6.3 | 0.60 | 0.40 | 1.2 | 5 | 5.30 |
133~329 | D-21.0 | 8.1 | 0.70 | 0.50 | 1.6 | 7 | 7.00 |
330~669 | D-24.5 | 8.1 | 0.70 | 0.50 | 1.6 | 7 | 7.00 |
670~1000 | D-28.0 | 9.5 | 1.00 | 0.60 | 2.5 | 8 | 8.60 |
＞1000 | D-38 | 13.8 | 1.00 | 0.60 | 2.5 | 8 | 12.0 |
