KXJ660礦用隔爆兼本安型可編程控制箱

產品使用說明書

山東中煤電器有限公司

1  用途

KXJ660礦用隔爆兼本安型可編程控制箱（以下簡稱控制箱）主要用于煤礦井下的排水自動化控制、皮帶運輸自動化控制等多個自動化控制裝置，采用PLC可編程控制器作為核心設備，具有較強的適用性、可擴展性、高可靠性和強大的通訊能力。其邏輯控制方式可通過軟件的編程來實現，使復雜的控制邏輯變得簡單易行。

控制箱內部的輸入和輸出信號之間有可靠的隔離措施和本安電源，從而確保與各種類型傳感器、執行器、各種設備電控回路的連接和匹配之間更加靈活、通用。

控制箱執行標準GB3836-2010、Q/ZMD034－2012。

2  環境條件

——溫度:  0℃～40℃；

——平均相對濕度: ≤95%RH（＋25℃）；

——大氣壓力: 80kPa～106kPa；

——機械環境: 無顯著振動和沖擊的場合；

——適用于有瓦斯和煤塵爆炸的危險環境中；

——周圍介質無腐蝕性氣體。

3  主要技術參數

Ø        供電電壓：AC660V

Ø        供電電流：≤ 32A

Ø        本安參數

Uo= DC18.5V；

Io= 1000mA；

Co= 2.1uF；

Lo= 0.1mH。

Ø        備用電源連續工作時間

控制箱在電網停電后，備用電源連續工作時間應不小于2h。

4  產品分類

4.1  型式

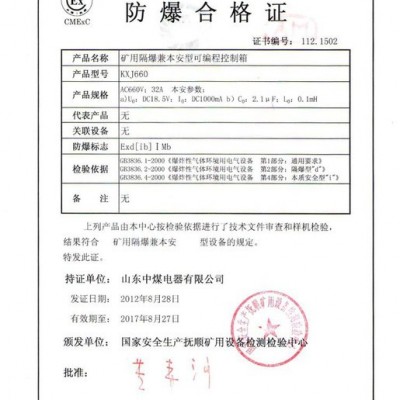

    礦用隔爆兼本質安全型“Exd[ib] I”。

5  產品結構及原理

5.1  產品結構及外形尺寸

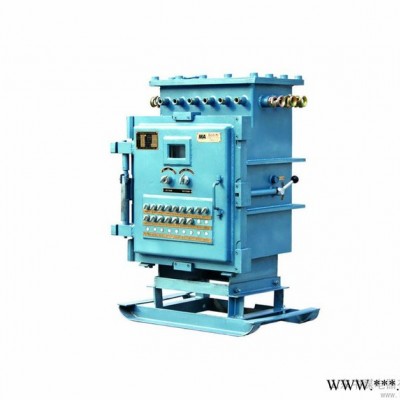

控制箱由本安電源、PLC、網絡設備、外殼四大部分組成，其外部結構如圖1所示。

外形尺寸：760mm×620 mm×925mm（長×寬×高）

5.2  電氣原理

5.2.1    主要功能

5.2.1.1        采集功能

5.2.1.1.1模擬量采集功能

控制箱具有模擬量采集功能，將200～1000Hz的頻率信號、4～20mA電流信號轉換成實際測量值。

5.2.1.1.2開關量采集功能

控制箱具有開關量采集功能，采集無源開關量的狀態。

5.2.1.2        控制功能

控制箱具有控制輸出功能，將控制邏輯運算的結果通過繼電器進行輸出。

5.2.1.3        顯示功能

控制箱能夠?qū)⒉杉哪M量、開關量的狀態以及控制輸出的狀態在液晶顯示屏上顯示。

5.2.2    電氣原理

控制箱采用了隔爆兼本安全型設計?？刂葡渫鈿げ捎昧烁舯徒Y(jié)構設計，本安電源安裝于隔爆腔內。另外，非本質安全型器件全部安裝于控制箱內，分別進行了防爆處理，與其關聯設備采用了本安或隔爆連接。

控制箱內的PLC控制器是本產品的核心控制部件，對PLC的輸入信號進行了本安隔離，輸出信號進行了繼電器隔離，從而保證了系統的防爆性能。
