產品使用說明書

1  用途

KXJ127礦用隔爆兼本安型顯示控制箱（以下簡稱顯示控制箱）主要安裝于煤礦井下機電硐室、排水泵房、皮帶機頭、臨時排水點等地點，連接在礦上以太網內，用于地面與井下進行圖像傳輸、語音對講。其邏輯動作可以通過軟件編程來實現，是復雜的邏輯控制變得簡單、易行?？刂葡鋬?nèi)部的輸入輸出設置有隔離電路，可靠的電氣保護和安全保護，從而確保控制器的可靠運行和電氣安全。

顯示控制箱連接在能夠上網的場合（不能上網的場合組成內網），能夠與遠程指揮端形成虛擬內網，方便對設備進行**、程序下載等工作。

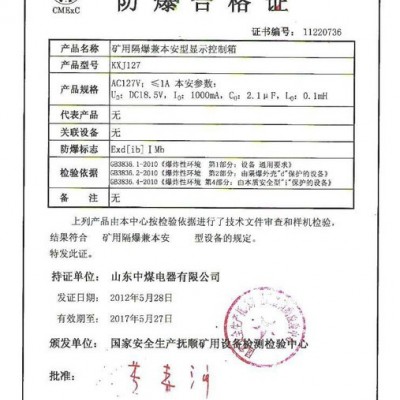

顯示控制箱執行標準GB3836-2010、Q/ZMD026－2011。

2  環境條件

——溫度:  0℃～40℃；

——平均相對濕度: ≤95%RH（＋25℃）；

——大氣壓力: 80kPa～106kPa；

——機械環境: 無顯著振動和沖擊的場合；

——適用于有瓦斯和煤塵**的危險環境中；

——周圍介質無腐蝕性氣體。

3  主要技術參數

?   工作電壓：AC127V/AC660V。

?   工作電流：≤1A。

?   本質安全型開關量輸入信號：高低電平信號，低電平≤5V，高電平≥ 13V。

?   本質安全型模擬量輸入信號：輸入的電流信號4mA～20mA。

?   開關量輸出：繼電器無源節點輸出。

?   網絡通訊：傳輸速率：10/100 Mbps自適應；

信號工作電壓峰峰值：1.0V～5.0V；

傳輸距離：≤100m；（使用CAT5、CAT6類網絡雙絞線）。

?   語音通訊：話音強度≥85 dB；

失真度≤15%。

?   本安參數：U0：DC18.5V， I0：1000mA ；b）C0：2.1μF，  L0：0.1mH  。

備注：輸出本質安全型電源為江蘇新力科技實業有限公司生產的DHK-（B）輸出本質安全型電源（防爆編號：32008430）參數。
