BHD1-2/127-12G

礦用隔爆型低壓電纜接線盒

使 用 說 明 書

礦用隔爆型低壓電纜接線盒使用說明書

1          用途

礦用隔爆型低壓電纜接線盒（接線盒）用于煤礦井下作為連接各種電器、儀表設備的分線、接線之用，也可作自控或通訊的信號或電源線的連接。

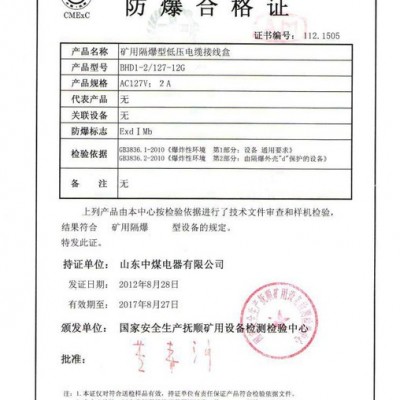

接線盒執行標準GB3836-2010、MT429-1998。

2          環境條件

——周圍環境溫度－5℃～40℃；

——海拔高度不超過1000m，礦井大氣壓（0.08～0.11）Mpa；

——周圍空氣相對濕度不大于95％（25℃時）；

——適用于有瓦斯和煤塵爆炸危險的環境中；

——污染等級為3級；

——安裝類別為Ⅲ類；

——使用在無顯著振動和沖擊的場所。

3          主要技術參數

--額定電壓：AC127V；

--輸出電流：2A。

4          產品分類

4.1            型式

    礦用隔爆型“Exd I”。

4.3            尺寸及重量

4.3.1尺寸： 325mm × 115mm × 390mm（長×寬×高）

4.3.2重量：約15kg

5          產品結構及原理

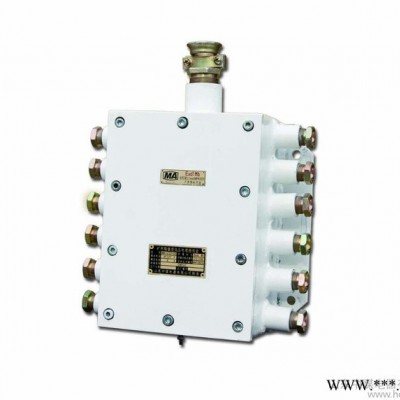

5.1            產品結構及外形尺寸

由外殼、接線端子等部分組成

接線盒可采用支架安裝或掛墻安裝兩種，

5.3            原理及功能

接線盒主要用在煤礦井下電氣控制系統中，用于線纜分線、接線之用，多芯線纜從A4引入裝置引入，分支線纜從12個A1引入裝置引出。

6          安裝、調試、操作及使用注意事項

6.1            安裝接線

接線盒作為控制電纜或通訊電纜分線用，可減少集控端至設備端的布線，增加系統的美觀性、實用性，提高工作效率。

集控部分至被控設備部分采用多芯線纜，從A4引入裝置連接至接線盒，設備端的接線通過接線盒兩側的A1引入裝置引出。

6.2            注意事項

6.2.1    嚴禁帶電開蓋。

6.2.2    維修時不得改變本安電路和與本安電路有關的元、器件的電器參數、規格和型號。

6.2.3  下井前需檢查產品隔爆參數:隔爆面長度、隔爆面粗糙度、隔爆面間隙(隔爆面的間隙應在蓋好蓋板后或關上門后進行檢查測量)、電氣間隙、爬電距離（在最苛刻條件下，接線后是否還滿足要求）、引入裝置（橡膠圈是否符合要求）等，符合要求后方可下井投入使用。

7          運輸和儲存

7.1            接線盒的包裝采用木箱結構，必須保證在運輸中無損壞，并符合水路和陸路運輸?shù)囊蟆?/p>

7.2            接線盒裝箱時應攜帶下列文件：

——產品說明書；

——產品合格證；

——產品試驗報告；

——裝箱單。

7.3            接線盒在運輸和搬運過程中應避免劇烈震動以保護電器元件不受損壞。

7.4            接線盒的存放環境為：環境溫度不超過35℃，空氣相對濕度不大于80%，無破壞金屬和絕緣的腐蝕性氣體的倉庫中。

8          訂貨和服務

8.1            訂單上需注明產品名稱、型號、數量及交發貨日期。

8.2            訂單上需注明收發貨單位、聯系人、通訊地址、托運方式及到站名稱。
