| 產地 | 臺灣 |
|---|---|
| 是否進口 | 否 |
| 訂貨號 | BL-2203C |
| 加工定制 | 否 |
| 貨號 | BL-2203C |
| 功率 | 1（KW） |
| 額定電壓 | 1（V） |
| 產品認證 | CE |
| 速度響應頻率 | 50（KHz） |
| 適用電機 | 無刷直流電機 |
| 是否跨境貨源 | 否 |
| 品牌 | 森創 |
| 型號 | BL-2203C |
| BL-2203C |
電氣性能（環境溫度Tj = 25℃時）
注1：以空載額定電壓和匹配本公司電機下測得。 注2：空載和額定負載下的穩速誤差。 使用環境及參數

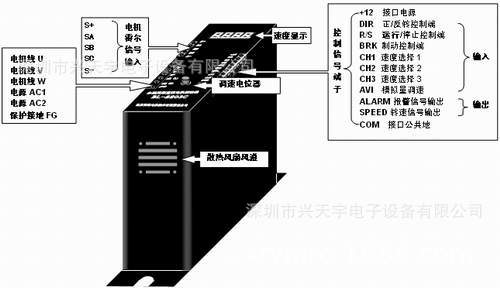

功能及使用  調速方式 本驅動器提供以下三種調速方式，用戶可任選一種： 內部電位器調速：逆時針旋轉驅動器面板上的電位器，電機轉速減小，順時針則轉速增大；由于測速需要響應時間，速度顯示會有滯后；用戶使用其他兩種轉速控制方式時必須將電位器設于最小狀態。 外部輸入調速：將外接電位器的兩個固定端分別接于驅動器的“+12”和“COM”端上，將調節端接于“AVI”上即可使用外接電位器調速，也可以通過其他的控制單元（如PLC、單片機等）輸入模擬電平信號到“AVI”端實現調速（相對于COM），“AVI”的接受范圍為DC0V~10V，對應電機轉速為0~3000轉/分；端子內接電阻200K到COM端，因此懸空不接將被解釋為0輸入。端子內也含有簡單的RC濾波電路，因此可以接受PWM信號進行調速控制。 多段速度選擇： 通過控制驅動器上的CH1~3三個端子的狀態可以選擇內部預先設定的幾種速度（詳見端子信號選擇表）。
表中的速度值僅供參考，實際運行速度受用戶系統影響可能會有偏差，但一般誤差小于±10轉（由于負載變化導致的速度波動除外）；用戶在使用時可與廠家協商確定各段速度。在使用其他調速方式時請不要接線或者全接為“1”。 電機運行/停止控制（R/S） 通過控制端子“R/S”相對于“COM”的通、斷可以控制電機的運行和停止。端子“R/S”內部以電阻上拉到+12，可以配合無源觸點開關使用，也可以配合集電極開路的PLC等控制單元；當“R/S”與端子“COM”斷開時電機停止，反之電機運行。使用運行/停止端控制電機停止時，電機為自然停車，其運動規律與負載慣性有關； 電機正/反轉控制（DIR） 通過控制端子“DIR”與端子“COM”的通、斷可以控制電機的運轉方向。端子“DIR”內部以電阻上拉到+12，可以配合無源觸點開關使用，也可以配合集電極開路的PLC等控制單元；當“DIR”與端子“COM”不接通時電機順時針?lè)较蜻\(yùn)行（面對電機軸），反之則逆時針?lè)较蜻\(yùn)轉；為避免驅動器的損壞，在改變電機轉向時應先使電機停止運動后再操作改變轉向，避免在電機運行時進行運轉方向控制。 電機轉速信號輸出（SPEED） 驅動器通過端子SPEED~COM為用戶提供與電機轉速成比例的脈沖信號。每轉脈沖數=6×電機極對數，SPEED頻率（Hz）=每轉脈沖數×轉速（轉/分）÷60。例：4對極電機，每轉24個脈沖，當電機轉速為500轉/分時，端子SPEED的輸出頻率為200Hz。 快速制動（BRK） 驅動器通過端子BRK~COM可以控制無刷電機的迅速停止，制動采用受控能耗制動方式，相對于R/S的自由停車會迅速的多，但具體時間受用戶系統（尤其是系統慣量）的影響 過熱保護（ALARM） 由于過載或其他惡劣的條件使驅動器內部溫度高于80℃時，驅動器將自動停止輸出，電機停止運行，ALARM輸出低電平信號，驅動器在最末一位顯示E，只有將驅動器斷電才能解除報警。如驅動器頻繁發生過熱保護，用戶應改善驅動器外部散熱條件。 短路保護 由于接線或其他原因?qū)е码姍C(jī)繞組突然短路時，驅動器檢測進入短路保護狀態，切斷所有輸出，并在顯示器的最末位顯示E，ALARM輸出低電平信號，只有將驅動器斷電才能解除報警。發生此故障，請檢查接線是否正確。 過壓保護 由于快速制動、電網電壓波動等原因?qū)е碌尿?qū)動器內部出現過壓時，驅動器進入保護狀態，驅動器將自動停止輸出，電機停止運行，ALARM輸出低電平信號，驅動器在最末位顯示E，只有將驅動器斷電才能解除報警。 轉速顯示 驅動器實時測量電機的轉速并以四位數碼管顯示，單位為轉/分。由于測速的延時，在調速時顯示會略微滯后。測量的范圍限制在8000轉以內，超出范圍可能導致速度顯示錯誤。 端子說明

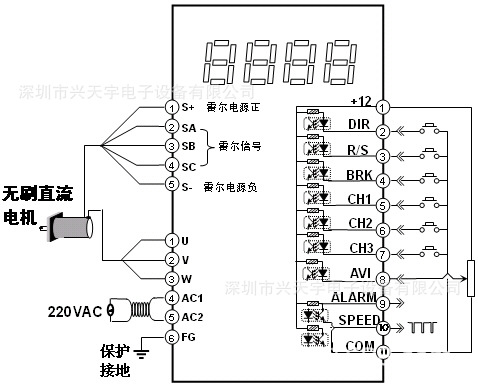

典型接線圖
注意：因本驅動器220V高壓輸入，為確保安全在上電工作前必須將接地端子（FG）可靠的與大地連接，任何情況下請不要打開機殼避免意外的損傷！ 外形尺寸 單位：mm
注意：驅動器安裝時應保證設備的通風良好，機柜內有多個驅動器并列使用時要保證相互之間的距離不小于10cm。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
技術特點
