一.簡介

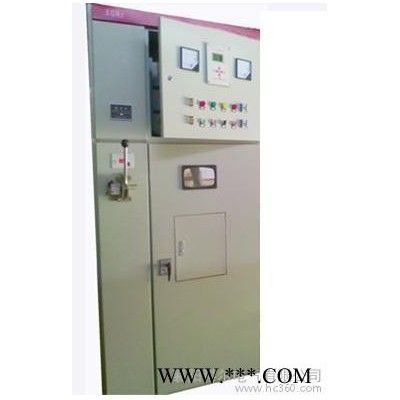

XGN2-12箱式固定式金屬封閉開關設備（以下簡稱開關柜），適用于3.6KV、7.2KV、12KV三相交流50HZ、單母線或單母線帶旁路系統中作為接受和分配電能之用，安裝于戶內。本柜選用少油斷路器、真空斷路器、真空接觸器均可。

二.結構特點

2.1產品為金屬封閉結構，滿足**標準GB39006和國際標準IEC298,防護等級IP2X,金屬封閉結構可有效地防止異物進入柜內造成短路故障，并可防止人體接近帶電體和運行部件。

2.2柜內不采用任何形式的相間、相對地的絕緣隔板（或復合絕緣）。相間、相對地空氣絕緣距離大于125mm,柜內均采用較大爬距的瓷支持絕緣子（或套管），使開關柜具有較高的絕緣強度和絕緣穩定性。

2.3產品滿足嚴酷條件下︱類設計的要求，可適用于凝露頻繁并有輕度和絕緣污穢的場所。

2.4主開關（如斷路器）固定要裝于距地面較近的部位，主開關室高度為1.8m,有較大的檢修空間，檢修人員可方便地站在地面上對開關進行檢測檢修。

2.5采用旋轉式隔離開關，該隔離開關在分?jǐn)辔恢脮r(shí)旋轉導體接地，即在帶電體（如主母線）和被隔離導體（如斷路器）之間形成“金屬分隔”（即兩個對地接口）。這時帶電體只可能相間或相地對放電，而不致波及被隔離異體，從而保證了檢修人員的安全。

2.6電纜室留有較大的空間，便于電纜頭的制作安裝和監測。維護：電纜室與電纜溝之間采用橡膠板封閉，以防潮濕及小動物通過電纜溝進入柜內。

2.7主開關。隔離開關。接地開關及柜門之間的聯鎖機均采用強制性機械閉鎖形式，產品滿足“五防”功能要求。隔離開關、主開關的傳動操作設計與機械聯鎖裝置統籌考慮，使用機械聯鎖裝置結構簡單，動作可靠。

2.8結構比較緊湊，外形尺寸寬為1.1m，深1.2m，高為2.65m.

2.9配裝VEI負荷開關柜體寬度為0.65m,深度為1.2m,高度為2.65m.

2.10柜體結構分為兩種：A:角鋼焊接式；B：鋼板彎制螺釘組裝式。

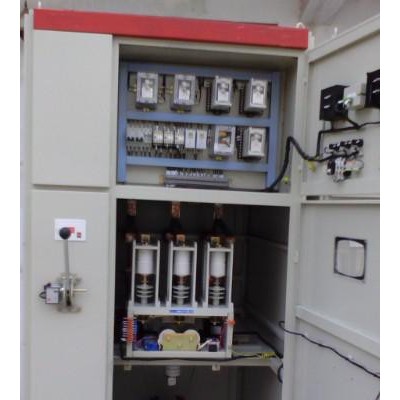

柜體分繼電器室，斷路器室（真空接觸器室）。
