| 安裝方式 | 立式 |
|---|---|
| 別名 | 熱風爐 |
| 產地 | 東莞 |
| 電壓 | 380V |
| 控制方式 | 智能控制 |
| 類型 | 工業節能設備 |
| 容量 | 見參數 |
| 顏色 | 白色 |
| 用途 | 省電 |
| 品牌 | 科渡 |
| 型號 | KD |
| 加工定制 | 否 |
| 熱水器種類 | 電磁加熱控制器 |
| 節電效果 | 見參數 |
全橋30kw,40,50,60,70,80,90KW,100KW,120KW電磁加熱控制器

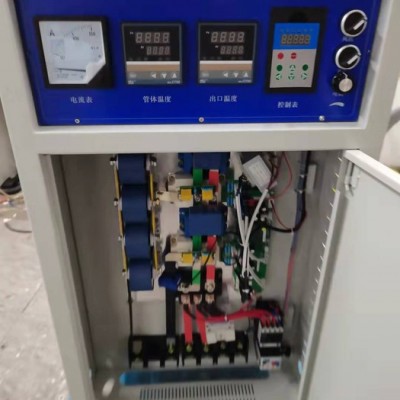

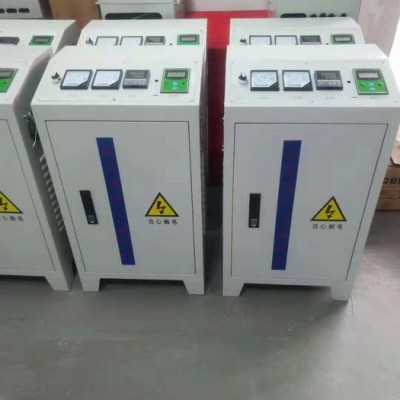

有兩款，一款是掛壁式，一款是落地式風冷，水冷散熱方式，可根據客戶的需求來選擇。
獨特的控制方式（PID調節功能：0-5V，0-20MA,4-20MA及默認普通軟開關工作模式）
一、產品電氣規格：
1、額定電壓頻率：380VAC 50Hz /60Hz
2、電壓適應范圍：310V-450V
3、額定功率：根據工件加溫要求
4、工作頻率：8.5-45KHz 12-20KHz ，一般12-13KWHz，
5、安全工作環境溫度：-20℃-45℃;
6、工作濕度：≤95%
7、熱效率≥95%
8、接線示意圖
9、線圈與被加熱體間距為20-25MM（包好以后的厚度）
10、工作電流：
60KW：90-100A
50KW：75-80A
40KW：60-65A
30KW：45-50A
25KW：38-43A
20KW：30-35A
15KW：23-28A
11、采用高速輸入及輸出電流霍爾傳感器，能的檢測相位，電流大小
二、基本性能概述 ：
1、有軟啟動功能,在頻繁啟動的情況下,安全可靠,使用壽命長
2、有缺相保護功能
3、有IGBT過流保護功能
4、有輸入及輸出過流保護自動調節負反饋功能
?輸入保護 輸出保護
80KW：120A 80KW：180A
60KW：100A 60KW：130A
50KW：80A 50KW：125A
40KW：65A 40KW：110A
30KW：50A 30KW：100A
25KW：43A 25KW：80A
20KW： 35A 20KW：70A
15KW：28A ?15KW：60A
5、有IGBT過溫保護功能
6、有加熱線圈短路保護功能
7、有加熱線圈開路保護功能
8、全橋串聯諧振電路拓?fù)?抗干擾能力強
9、采用高性能IGBT驅動芯片驅動 ，驅動及輸出波形
10、自動識別負載及鎖相功能,以使負載端得功率因數，也使電路控制在弱感性區高效率工作
11、數臺并聯安裝在同一個加熱管上,互不干擾
12、節電效果好:與目前采用的電熱圈相比,節電可達30%以上

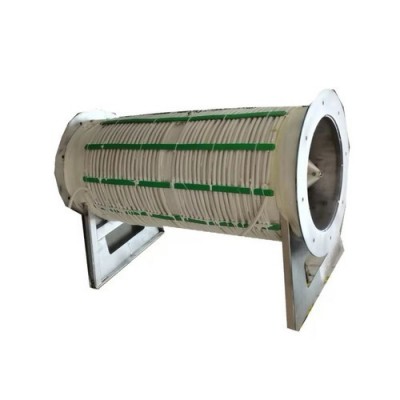

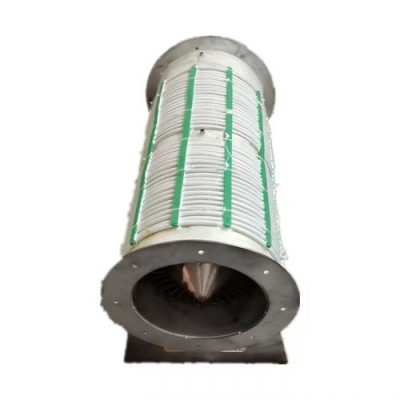

13、安裝方便:可接桶型和平盤型等等結構方式感應線圈
14、運行成本低,維修量少,產品保修1年,終生維護
15、產品尺寸： 30KW-60KW掛機機殼長540*寬330*高250 ，立機高860，寬500，厚350
三、產品使用所接負載特性：5130號鋼以及45號鋼類，線圈與工件距離 2-3厘米（特殊材料要特殊調試）全橋參數要求
| 序號 | 功率（KW） | 輸入電流（A） | 帶負載電感量（uH） | 線圈電流（A） | 線橫截面（mm2）國標 | 有效長度（m米）引線在外加長度算 | 保溫棉厚度 |
| 1 | 15 | 23-28 | 130-150 | 35-40 | 8-10 | 30-35 | 20-25 |
| 2 | 20 | 30-35 | 120-130 | 45-50 | 10-16 | 28-35 | 20-25 |
| 3 | 25 | 38-43 | 90-100 | 50-60 | 16-20 | 28-33 | 20-25 |
| 4 | 30 | 45-50 | 190-220 | 60-70 | 16-20 | 45-50 | 20-25 |
| 5 | 40 | 60-65 | 170-200 | 70-100 | 20-25 | 45-48 | 20-25 |
| 6 | 50 | 75-80 | 150-180 | 110-140 | 25 | 40-45 | 20-25 |
| 7 | 60 | 90-100 | 130-160 | 120-150 | 25-35 | 40-42 | 20-25 |
| 8 | 80
| 110-120 | 130-150 | 160-200 | 35-45 | 38-40 | 20-25 |
| 9 | 90 | 120-130 | 130-150 | 200-250 | 40-50 | 40-45 | 20-25 |
| 10 | 100
| 140-150 | 130-150 | 250-300 | 40-50 | 40-50 | 20-25 |
| 11 | 120 | 180 | 130-150 |
| 50-70 | 40-50 | 20-25 |
| 12 | 150 | 220 | 130-150 |
| 70-90 | 40-50 | 20-25 |
