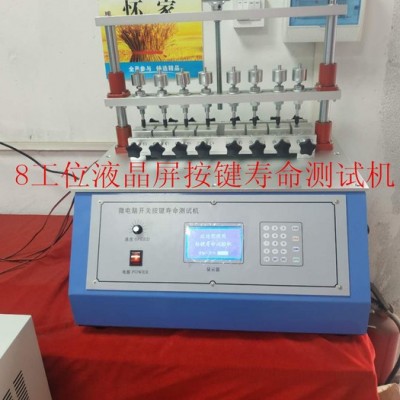

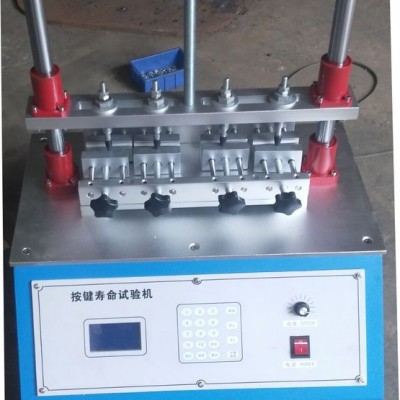

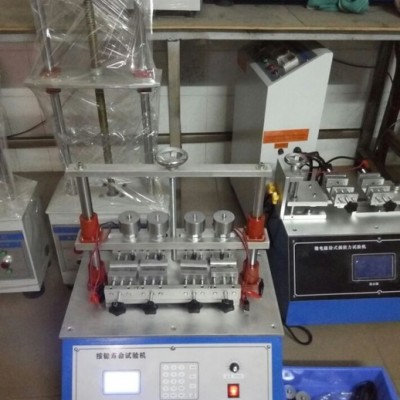

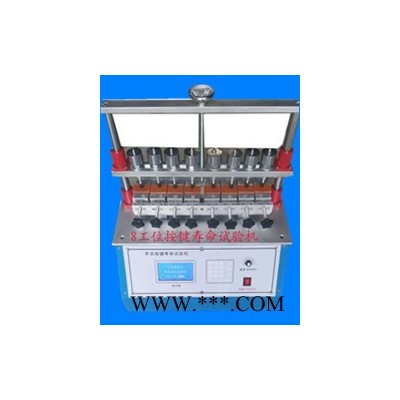

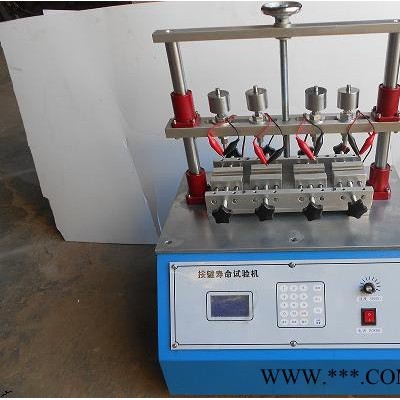

開關按 鍵壽命試驗機

一、本機概述

本機適用於多種開關或小型成品，作開關或按鍵壽命試驗。具有速度、行程可調，次數設定，並同時四個工位做測試，達到次數後資料保持。，保證測量準確度。

二、主要技術指標

1．工作電源：AC220V/50Hz

2．功    率：90W

3．試驗行程：0～50mm

4．試驗速度：6～60rpm/min

5．計 數 器：0～999999可設定

6．機器體積：400×500×600mm

7．機器重量(約)：35kg

8功能表．

使用方法提示

1. 接好工作電源：AC220V/50Hz。

2. 準備好測試樣品，並從按鍵開關中引線出來並接在此機器後面的紅黑端子上，便於實驗時查看按鍵開關使用壽命。

3. 根據產品大小，適當調節行程大小及夾具位置，本機夾具有前後調節功能，可根據產品大小調節距離使用。

4.  夾緊被測產品並對準按鍵測試頭，按鍵測試頭具有左右微調功能，用於更準確對準被測產品，被測產品安裝好後，把調速旋鈕旋到**小，並按啟動鍵啟動機器，調節調速旋鈕到適當速度。

5．完成以上工序後，停止機器設置好實驗所需的次數按下啟動鍵機器開始運作，到達設定次數後機器自動停機，取下試件，觀察其受損程度，並記錄每個工位元的實際按鍵開關的使用壽命。

五、維護與保養

1. 機器活動部位應定期加潤滑劑，夾具應適當噴灑一些保護劑或防銹劑，以起到保護機器表面。

2．在按下啟動鍵之前，應將調速器調至低速位，檢查夾具及荷重是否對準測試點，然後啟動機器，以免誤傷夾具。

3．非工作試驗時應切斷所有電源。

4．機器各部位不可放置各類化學物質。

5．做好設備的接地工作，且專業人員保管及使用。

按鍵壽命導通板說明書

應用設備：按鍵壽命/導通試驗機，各種計數設備均可用，由于按鍵測試時都會抖動，如果用傳統的計數表，計數**會多計，一段時間測試下來，根本無法準確判斷導通閃次數，而此款儀表，加入軟件消抖功能，可以真實無誤計算導通次數，且計數高達7位（9 9 9 9 9 9 9） ,板子直接驅動調速電機運轉，無需繼電器，線路無機械動作，使得電路壽命更長，接線方便。

l 系統主要參數

此款儀表采用128*64圖形點陣屏幕，屏幕精致，顯示效果好，外觀漂亮，配備單獨的矩陣鍵盤和I/O口數目多，使輸入更簡單方便，能滿足多點測控。適用于各種計數方式和設備上，如線材彎折機，按鍵壽命測試機等計數速度于一體的設備。

儀表功能：

1. 7位計數器和3位速度均以LCD顯示。

2. 速度顯示值：0-999。

3. 可設定總計數。計數范圍0-9999999。

4. 5組導通計數，1組總計數。

5. 工作計數到達目標計數自動停機。

6. 具有管理員口令,用戶可以修改開機密碼,使機臺管理更安全。

7. 采用全中文提示設定內部功能，操作方便、簡單。

8. 顯示方式： 圖形點陣型屏幕實時顯示 。

屏幕尺寸：93*70mm，像數128*64。顯示窗口尺寸：70*38mm。主板尺寸：110*95mm。
