| 材質 | 不銹鋼 |
|---|---|
| 工作原理 | 滾動 |
| 類型 | 調心球軸承 |
| 用途 | 電訊設備 |
| 是否標準件 | 標準件 |
| 樣品或現貨 | 現貨 |
| 是否進口 | 進口 |
| 體積規格 | 中大型 |
| 滾動體列數 | 單列 |
| 滾道類型 | 球面滾道 |
| 使用特性 | 低溫 |
| 載荷方向 | 推力 |
| 是否自動調心 | 調心 |
| 是否帶偏心套 | 否 |
| 品牌 | NACHI進口軸承咨詢商 |
| 型號 | 1317K |
| 加工定制 | 否 |
| 保持架及其材料 | A外圈引導 |
| 軸承材質 | 不銹軸承鋼AISI440(9Cr18) |
| 滾動體 | 鋼球 |

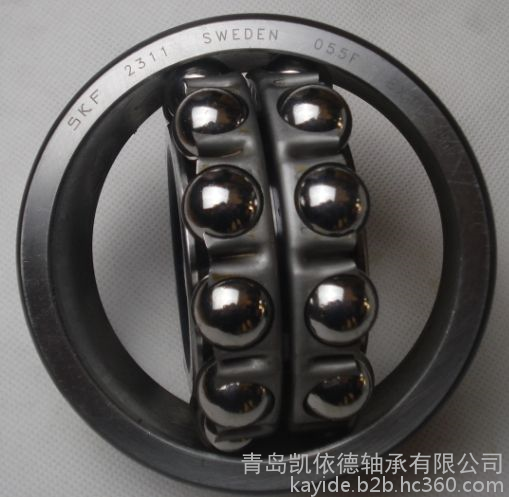

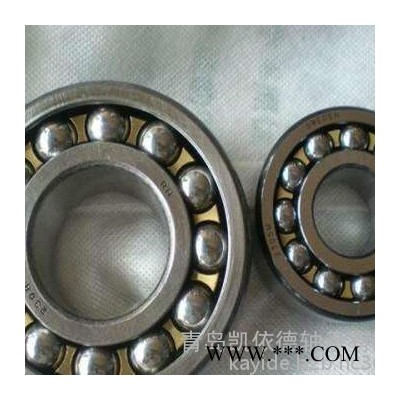

NACHI進口軸承咨詢商 圓錐孔調心球軸承 1317K軸承用于機械配件廠
軸承代號:7
成對安裝角接觸球軸承
成對安裝角接觸球軸承能承受以徑向載荷為主的徑向、軸向雙向聯合載荷，也可以承受純徑向載荷。串聯配置只能承受單一方向的軸向載荷，其他兩種配置則可承受任一方向的軸向載荷。 這種類型的軸承一般由生產廠商選配組合成對提交用戶，安裝后有預壓過盈，套圈和鋼球處于軸向預加載荷狀態，因而提高了整組軸承作為單個支承剛度和旋轉精度。
背對背配置，后置代號為DB(如70000/DB)，背對背配對的軸承的載荷線向軸承軸分開?？沙惺茏饔糜趦蓚€(gè)方向上的軸向載荷，但每個方向上的載荷只能由一個軸承承受。背對背安裝的軸承提供剛性相對較高的軸承配置，而且可承受傾覆力矩。
1307K 111307 35mm 80mm 21mm 調心球軸承
1307 1307 35mm 80mm 21mm 調心球軸承
1306K 111306 30mm 72mm 19mm 調心球軸承
1306K 11305 30mm 72mm 19mm 調心球軸承
1306K 11305 30mm 72mm 19mm 調心球軸承
1306 1306 30mm 72mm 19mm 調心球軸承
1305K 111305 25mm 62mm 17mm 調心球軸承
1305K 11304 25mm 62mm 17mm 調心球軸承
1305 1305 25mm 62mm 17mm 調心球軸承
1304 1304 20mm 52mm 15mm 調心球軸承
1303 1303 17mm 47mm 14mm 調心球軸承
1303 1301 12mm 37mm 12mm 調心球軸承
1302 1302 15mm 42mm 13mm 調心球軸承
1300 1300 10mm 35mm 11mm 調心球軸承
129 1029 9mm 26mm 8mm 調心球軸承
127TV 1027 7mm 22mm 7mm 調心球軸承
126TV 1026 6mm 19mm 6mm 調心球軸承
1230 1230 150mm 270mm 54mm 調心球軸承
1228 1228 140mm 250mm 50mm 調心球軸承
1226 1226 130mm 230mm 46mm 調心球軸承
1224 1224 120mm 215mm 42mm 調心球軸承
1222K 111222 110mm 200mm 38mm 調心球軸承
1222K 11220 110mm 200mm 38mm 調心球軸承
1222 1222 110mm 200mm 38mm 調心球軸承
1221 1221 105mm 190mm 36mm 調心球軸承
1220K 11218 100mm 180mm 34mm 調心球軸承
1220K 111220 100mm 180mm 34mm 調心球軸承
1220 1220 100mm 180mm 34mm 調心球軸承
1219K 111219 95mm 170mm 32mm 調心球軸承
1219K 11217 95mm 170mm 32mm 調心球軸承
1219 1219 95mm 170mm 32mm 調心球軸承
1218K 111218 90mm 160mm 30mm 調心球軸承
1218K 11216 90mm 160mm 30mm 調心球軸承
1218 1218 90mm 160mm 30mm 調心球軸承
1217K 111217 82mm 150mm 28mm 調心球軸承
1217K 11215 85mm 150mm 28mm 調心球軸承
1217 1217 85mm 150mm 28mm 調心球軸承
1216K 111216 80mm 140mm 26mm 調心球軸承
1216K 11214 80mm 140mm 26mm 調心球軸承
1216 1216 80mm 140mm 26mm 調心球軸承
1215K 111215 75mm 130mm 25mm 調心球軸承
1215 1215 75mm 130mm 25mm 調心球軸承
1214K 111214 70mm 125mm 24mm 調心球軸承
1214 1214 70mm 125mm 24mm 調心球軸承
1213K 111213 65mm 120mm 23mm 調心球軸承
1213K 11212 65mm 120mm 23mm 調心球軸承
1213 1213 65mm 120mm 23mm 調心球軸承
1212K 11211 60mm 110mm 22mm 調心球軸承
1212K 111212 60mm 110mm 22mm 調心球軸承
1212 1212 60mm 110mm 22mm 調心球軸承
1211K 11210 55mm 100mm 21mm 調心球軸承
1211K 111211 55mm 100mm 21mm 調心球軸承
1211 1211 55mm 100mm 21mm 調心球軸承
1210K 11209 50mm 90mm 20mm 調心球軸承
1316 1316 80mm 170mm 39mm 調心球軸承
1315K 111315 75mm 160mm 37mm 調心球軸承
1315K 11313 75mm 160mm 37mm 調心球軸承
1315K 11313 75mm 160mm 27mm 調心球軸承
1315 1315 75mm 160mm 37mm 調心球軸承
1314 1314 70mm 150mm 35mm 調心球軸承
1313K 111313 65mm 140mm 33mm 調心球軸承
1313K 11312 65mm 140mm 33mm 調心球軸承
1313 1313 65mm 140mm 33mm 調心球軸承
1312K 111312 60mm 130mm 31mm 調心球軸承
1312K 11311 60mm 130mm 31mm 調心球軸承
1312 1312 60mm 130mm 31mm 調心球軸承
1311K 111311 55mm 120mm 29mm 調心球軸承
1311K 11310 55mm 120mm 29mm 調心球軸承
1311 1311 55mm 120mm 29mm 調心球軸承
1310K 111310 50mm 110mm 27mm 調心球軸承
1310K 11309 50mm 110mm 27mm 調心球軸承
1310 1310 50mm 110mm 27mm 調心球軸承
1309K 111309 45mm 100mm 25mm 調心球軸承
1309K 11308 45mm 100mm 25mm 調心球軸承
1309 1309 45mm 100mm 25mm 調心球軸承
1308K 11307 40mm 90mm 23mm 調心球軸承
1308K 111308 40mm 90mm 23mm 調心球軸承
1308 1308 40mm 90mm 23mm 調心球軸承
圓柱滾子軸承：
圓柱滾子與滾道為線接觸軸承。負荷能力大，主要承受徑向負荷。滾動體與套圈擋邊摩擦小，適于高速旋轉。根據套圈有無擋邊，可以分有NU、NJ、NUP、N、NF等單列圓柱滾子軸承，及NNU、NN等雙列圓柱滾子軸承。該軸承是內圈、外圈可分離的結構。
內圈或外圈無擋邊的圓柱滾子軸承，其內圈和外圈可以向軸向作相對移動，所以可以作為自由端軸承使用。在內圈和外圈的某一側有雙擋邊，另一側的套圈有單個擋邊的圓柱滾子軸承，可以承受一定程度的一個方向軸向負荷。一般使用鋼板沖壓保持架，或銅合金車制實體保持架。但也有一部分使用聚酰胺成形保持架。
圓柱滾子軸承屬于分離型軸承，安裝與拆卸非常方便。圓柱滾子軸承能承受較大的徑向負荷并適用于在高速運轉場合下使用引。
此類軸承允許內圈軸線與外圈軸線的角度誤差(傾斜度)很小，只有2′~4′。因此，對軸和軸承座的加工精度相對較高否則，容易在滾道接觸部位出現不均勻負荷或應力集中。但對滾子或滾道接觸母線進行修正后可以減少應力集中情況的發生。
圓柱滾子軸承根據裝用滾動體的列數不同，可以分為單列、雙列和多列圓柱滾子軸承等不同結構。不同結構軸承還表現在擋邊的位置設計方面。其中常用的圓柱滾子軸承有以下幾種形式:
單列圓柱滾子軸承:單列圓柱滾子軸承是可分離軸承，便于安裝和拆卸，兩個套圈都可以采用緊配合，修正的滾子和滾道之間的接觸線可以減小應力集中。
雙列圓柱滾子軸承:雙列圓柱滾子軸承屬于游動軸承，其可分離性使安裝和拆卸很方便。兩個套圈均可以采用緊配合。雙列圓柱滾子軸承幾乎不允許有傾斜角。
單列圓柱滾子軸承
N、NU型
N型軸承的外圈無擋邊，內圈的兩側有擋邊。可以允許軸相對軸承座之間在軸向兩個方向上的位移。NU型的軸承外圈兩側有擋邊，內圈無擋邊。也可以允許軸相對軸承座之間在軸向兩個方向上的位移。因此,該類結構適用于作為游動端軸承使用。
