| 材質 | 不銹鋼 |
|---|---|
| 工作原理 | 滾動 |
| 類型 | 調心滾子軸承 |
| 用途 | 工程機械 |
| 是否標準件 | 標準件 |
| 樣品或現貨 | 現貨 |
| 是否進口 | 進口 |
| 體積規格 | 大型 |
| 滾動體列數 | 單列 |
| 滾道類型 | 球面滾道 |
| 使用特性 | 低溫 |
| 載荷方向 | 推力 |
| 是否自動調心 | 調心 |
| 是否帶偏心套 | 否 |
| 品牌 | SKF進口球面滾子軸承 |
| 型號 | 22317EK/C3 |
| 加工定制 | 否 |
| 保持架及其材料 | J鋼板沖壓 |
| 軸承材質 | 不銹軸承鋼AISI440(9Cr18) |
| 滾動體 | 鋼球 |
SKF進口球面滾子軸承 單列調心滾子軸承 22317EK/C3軸承企業資訊
軸承三種加工形式
深溝球軸承零件的加工形式如下:
1、多工序加工:一般軸承生產需20~40道工序，多的達70多道。
2、成型加工:軸承零件的工作表面都是回轉成型面，適合于用成型法加工。
3、精密加工:軸承零件絕大部分表面要經過磨削加工，磨加工尺寸和幾何精度都以μm為單位。
注意問題
?深溝球軸承，運轉中軸承載荷過小，會使球與滾道之間產生滑動，成為擦傷的起因。特別是球和保持架重量大的大型深溝球軸承有這種傾向。預計在使用中會有載荷過小的情況，在選擇軸承的時候應及時與相關人員聯系!
產生銹蝕的原因
在很多情況下，軸承會發生銹蝕現象，導致軸承銹蝕的原因有很多，我們?nèi)粘Ｉ钪谐Ｒ姷闹饕幸韵聨追N因素。
1)由于密封裝置不良，被水分、污物等侵入;
2)軸承長期不用，超過防銹期，缺乏維護保養。
3)金屬表面粗糙度較大;
4)接觸有腐蝕的化學介質，軸承清洗不干凈，表面有污物沾附，或用汗手接觸軸承，軸承清洗后，未及時包裝或安裝，長期暴露與空氣中，受到空氣水分的侵襲和沾染;
5)環境溫度和濕度和接觸各種環境介質;防銹劑失效或質量不符要求。
深溝球后綴意義
CN：普通組徑向游隙；通常僅用于與以下字母組合來表示較窄或偏移的游隙范圍
H：縮窄的游隙范圍，相當于原來游隙范圍的上半部分
L：縮窄的游隙范圍，相當于原來游隙范圍的下半部分
P：偏移的游隙范圍，相當于原來游隙范圍的上半部分和下一組游隙范圍的下半部分的組成 以上字母同時適用于與以下的游隙組別組合成對應的意義：C2、C3、C4、和C5，例如C2
C2：徑向游隙小于普通組
C3：徑向游隙大于普通組
C4：徑向游隙大于C3
C5：徑向游隙大于C4
DB：兩個以背對背方式配對的單列深溝球軸承
DF：兩個以面對面方式配對的單列深溝球軸承
DT：兩個以串聯方式配對的單列深溝球軸承
22356CCK/W33 253652H 260mm 580mm 175mm 調心滾子軸承
22356CCK/W33 153656 280mm 580mm 175mm 調心滾子軸承
22356CC/W33 53656 280mm 580mm 175mm 調心滾子軸承
22356CC/W33 53656 280mm 580mm 175mm 調心滾子軸承
22352CCK/W33 253648H 240mm 540mm 165mm 調心滾子軸承
22352CCK/W33 153652 260mm 540mm 165mm 調心滾子軸承
22352CC/W33 53652 260mm 540mm 165mm 調心滾子軸承
22348CCK/W33 153648 240mm 500mm 155mm 調心滾子軸承
22348CCK/W33 253644 220mm 500mm 155mm 調心滾子軸承
22348CC/W33 53648 240mm 500mm 155mm 調心滾子軸承
22344CCK/W33 153644 220mm 460mm 145mm 調心滾子軸承
22344CCK/W33 253640 200mm 460mm 145mm 調心滾子軸承
22344CC/W33 53644 220mm 460mm 145mm 調心滾子軸承
22340CCK/W33 153640 200mm 420mm 138mm 調心滾子軸承
22340CCK/W33 253636 180mm 420mm 138mm 調心滾子軸承
22340CC/W33 53640 200mm 420mm 138mm 調心滾子軸承
22338CCK/W33 253634 170mm 400mm 132mm 調心滾子軸承
22338CCK/W33 153638 190mm 400mm 132mm 調心滾子軸承
22338CC/W33 53638 190mm 400mm 132mm 調心滾子軸承
22336CCK/W33 253632 160mm 380mm 126mm 調心滾子軸承
22336CCK/W33 153636 180mm 380mm 126mm 調心滾子軸承
22336CC/W33 53636 180mm 380mm 126mm 調心滾子軸承
22334CCK/W33 153634 170mm 360mm 120mm 調心滾子軸承
22334CCK/W33 253630 150mm 360mm 120mm 調心滾子軸承
22334CC/W33 53634 170mm 360mm 120mm 調心滾子軸承
22332CCK/W33 153632 160mm 340mm 114mm 調心滾子軸承
22332CCK/W33 253628 140mm 340mm 114mm 調心滾子軸承
22332CC/W33 53632 160mm 340mm 114mm 調心滾子軸承
22330CCK/W33 153630 150mm 320mm 108mm 調心滾子軸承
22330CCK/W33 253627 135mm 320mm 108mm 調心滾子軸承
22330CC/W33 53630 150mm 320mm 108mm 調心滾子軸承
22328CCK/W33 253625 125mm 300mm 102mm 調心滾子軸承
22328CCK/W33 153628 140mm 300mm 102mm 調心滾子軸承
22328CC/W33 53628 140mm 300mm 102mm 調心滾子軸承
22326CCK/W33 153626 130mm 280mm 93mm 調心滾子軸承
22326CC/W33 53626 130mm 280mm 93mm 調心滾子軸承
22324CCK/W33 253622 110mm 260mm 86mm 調心滾子軸承
22324CCK/W33 153624 120mm 260mm 86mm 調心滾子軸承
22324CC/W33 53624 120mm 260mm 86mm 調心滾子軸承
22322EK 253620 100mm 240mm 80mm 調心滾子軸承
22322CCK/W33 153622 110mm 240mm 80mm 調心滾子軸承
22322CC/W33 53622 110mm 240mm 80mm 調心滾子軸承
22320EK 253618 90mm 215mm 73mm 調心滾子軸承
22320CCK/W33 153620 100mm 215mm 73mm 調心滾子軸承
22320CC/W33 53620 100mm 215mm 73mm 調心滾子軸承
22319EK 253617 85mm 200mm 67mm 調心滾子軸承
22319CCK/W33 153619 95mm 200mm 67mm 調心滾子軸承
22319CC/W33 53619 95mm 200mm 67mm 調心滾子軸承
22318EK 253616 80mm 190mm 64mm 調心滾子軸承
22318CCK/W33 153618 90mm 190mm 64mm 調心滾子軸承
22318CC/W33 53618 90mm 190mm 64mm 調心滾子軸承
22317EK 253615 75mm 180mm 60mm 調心滾子軸承
22317CCK/W33 153617 80mm 180mm 60mm 調心滾子軸承
22317CC/W33 53617 85mm 180mm 60mm 調心滾子軸承
22316EK 253614 70mm 170mm 58mm 調心滾子軸承
22316CCK/W33 153616 80mm 170mm 58mm 調心滾子軸承
22316CC/W33 53616 80mm 170mm 58mm 調心滾子軸承
22315EK 253613 65mm 160mm 55mm 調心滾子軸承
22315CCK/W33 153615 75mm 160mm 55mm 調心滾子軸承
22315CC/W33 53615 75mm 160mm 55mm 調心滾子軸承
22314EK 60mm 150mm 51mm 調心滾子軸承
22314CCK/W33 153614 70mm 150mm 51mm 調心滾子軸承
22314CC/W33 53614 70mm 150mm 51mm 調心滾子軸承
22313EK 253612 60mm 140mm 48mm 調心滾子軸承
22313CCK 153613 65mm 140mm 48mm 調心滾子軸承
22313CC 53613 65mm 140mm 48mm 調心滾子軸承
22312EK 253611 55mm 130mm 46mm 調心滾子軸承
22312CCK 153612 60mm 130mm 46mm 調心滾子軸承
22312CC 53612 60mm 130mm 46mm 調心滾子軸承
22311EK 253610 50mm 120mm 43mm 調心滾子軸承
22311CCK 153611 55mm 120mm 43mm 調心滾子軸承
22311CC 53611 55mm 120mm 43mm 調心滾子軸承
22310EK 253609 45mm 110mm 40mm 調心滾子軸承
22310CCK 153610 50mm 110mm 40mm 調心滾子軸承
22310CC 53610 50mm 110mm 40mm 調心滾子軸承
22309EK 253608 40mm 100mm 36mm 調心滾子軸承
22232CC/W33 53532 160mm 290mm 80mm 調心滾子軸承
22230CCK/W33 153530 150mm 270mm 73mm 調心滾子軸承
22230CCK/W33 253527 135mm 270mm 73mm 調心滾子軸承
22230CC/W33 53530 150mm 270mm 73mm 調心滾子軸承
2222K+H322 11520 110mm 200mm 53mm 調心球軸承
2222K 111522 110mm 200mm 53mm 調心球軸承
22228CCK/W33 153528 140mm 250mm 68mm 調心滾子軸承
22228CC/W33 53528 140mm 250mm 68mm 調心滾子軸承
22226EK/W33 253523 115mm 230mm 64mm 調心滾子軸承
22226CCK/W33 153526 130mm 230mm 64mm 調心滾子軸承
22226CC/W33 53526 130mm 230mm 64mm 調心滾子軸承
22224EK/W33 253522 110mm 215mm 58mm 調心滾子軸承
22224CCK/W33 153524 120mm 215mm 58mm 調心滾子軸承
22224CC/W33 53524 120mm 215mm 58mm 調心滾子軸承
22222EK/W33 253520 100mm 200mm 53mm 調心滾子軸承
22222CCK/W33 153522 110mm 200mm 53mm 調心滾子軸承
22222CC/W33 53522 110mm 200mm 53mm 調心滾子軸承
22220EK/W33 253518 90mm 180mm 46mm 調心滾子軸承
22220CCK/W33 153520 100mm 180mm 46mm 調心滾子軸承
22220CC/W33 53520 100mm 180mm 46mm 調心滾子軸承
2222 1522 110mm 200mm 53mm 調心球軸承
2221K 111521 105mm 190mm 50mm 調心球軸承
22219EK/W33 253517 85mm 170mm 43mm 調心滾子軸承
22219CCK/W33 153519 95mm 170mm 43mm 調心滾子軸承
22219CC/W33 53519 95mm 170mm 43mm 調心滾子軸承
22218EK/W33 253516 80mm 160mm 40mm 調心滾子軸承
22218CCK/W33 153518 90mm 160mm 40mm 調心滾子軸承
22218CC/W33 53518 90mm 160mm 40mm 調心滾子軸承
22217EK/W33 253515 75mm 150mm 36mm 調心滾子軸承
22217CCK/W33 153517 85mm 150mm 36mm 調心滾子軸承
22217CC/W33 53517 85mm 150mm 36mm 調心滾子軸承
22216EK 253514 70mm 140mm 33mm 調心滾子軸承
22216CCK 153516 80mm 140mm 33mm 調心滾子軸承
22216CC 53516 80mm 140mm 33mm 調心滾子軸承
22215EK 253513 65mm 130mm 31mm 調心滾子軸承
22215CCK 153515 75mm 130mm 31mm 調心滾子軸承
22215CC 53515 70mm 130mm 31mm 調心滾子軸承
22214EK 60mm 125mm 31mm 調心滾子軸承

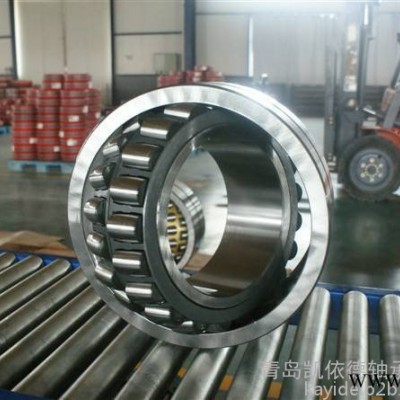

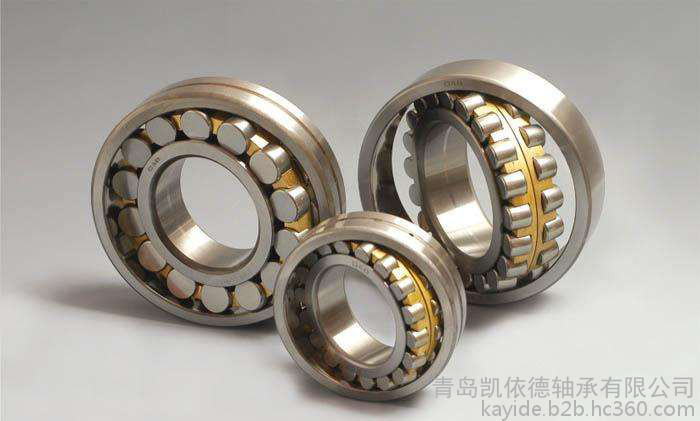

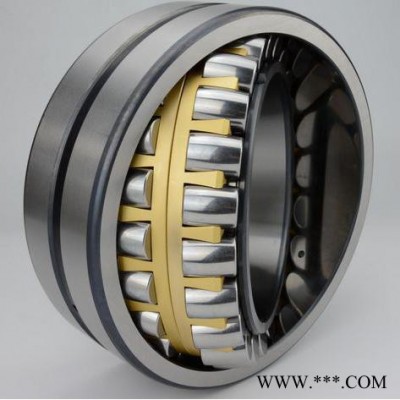

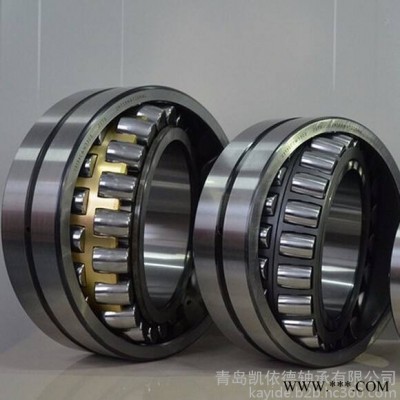

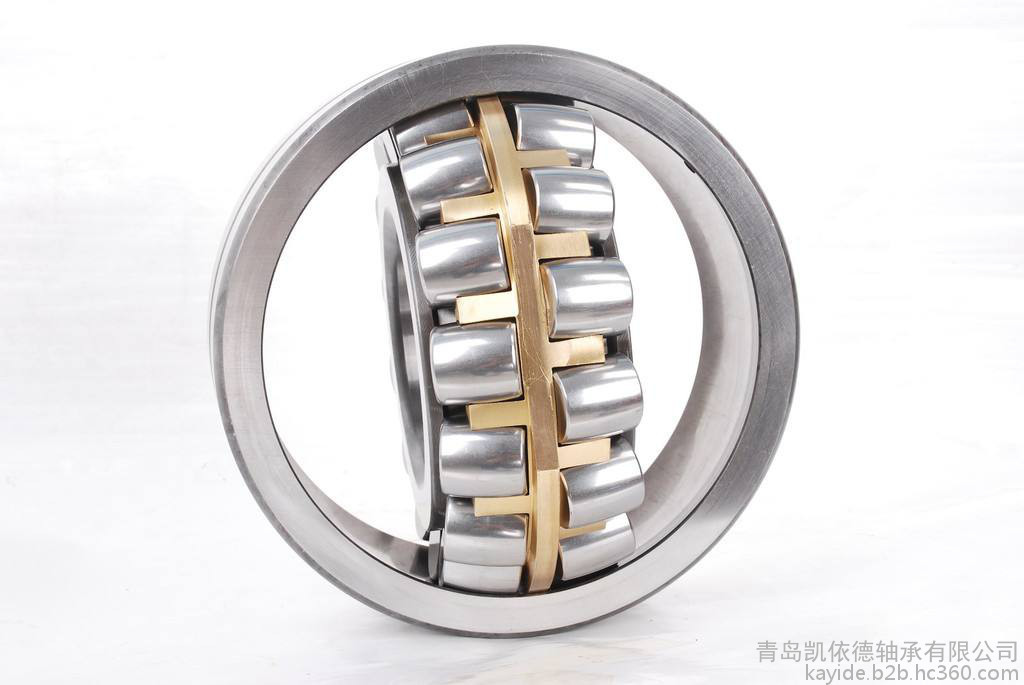

調心滾子軸承
將后置代號為K、K30的圓錐孔調心滾子軸承，安裝在相配的緊定套上，則成為后置代號為K+H型和K30+H型軸承。此種軸承可以裝在沒有軸肩的光軸上，適用于需要經常安裝和拆卸軸承的場合。為了改善軸承的潤滑性能，在軸承外圈車有環形油槽并鉆有均勻分布的三個油孔，其后置代號為W33。
具體分類及型號對照:
1、調心滾子軸承（20000 CC型）
2、圓錐孔調心滾子軸承（20000 CCK型）
3、調心滾子軸承（20000 CC/W33型）
4、圓錐孔調心滾子軸承（20000 CCK/W33型）
5、裝在緊定套上的孔調心滾子軸承 （20000 CCK+H0000型）
6、裝在緊定套上的孔調心滾子軸承 （20000 CCK/W33+H0000型）
調心滾子軸承分為：圓柱形內孔、圓錐形內孔。圓錐內孔的錐度分別為1：12的后置代號為K的調心滾子軸承（153000型或113000型）和 1：30的后置代號為K30的調心滾子軸承。此類軸承在與圓錐形軸個配時，內圈沿軸向移動可以調整軸承的徑向游隙。
