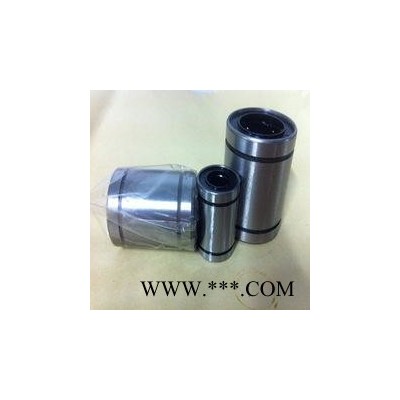

英制直線滑塊軸承供應商 常州THK進口軸承公司LMB16LUU帶密封軸承

推力球軸承裝配的關鍵點有兩個.一個是保持架與鋼球壓合質量的控制，另一個是軸承組裝后公稱高度T的控制。此外，由于軸圈、座圈均可分離，帶來一個管理方面的問題.**是防止進口軸承零件混裝。 M型沖壓保持架使用彎邊裝配模具.壓合后要求鋼球在兜孔內轉動靈活，但又不可以從兜孔脫落，并技規程檢查鋼球在兜孔中的竄動量。實體保持架壓印壓得太深會使鋼球竄動量小，并且壓印凸起部分與保持架的連接過少而強度不足，容易出現掉塊現象，造成保持架報廢。這**需要采取一定的措施.通常合套時借助輔助工裝將抽圈、座團加以區分，或在抽檢公稱高度之前用內徑塞規檢查內徑尺寸，為了檢查內徑方便，將座圈放下面，軸圈放上面。如果座圈內徑有明顯的淬火加熱氧化色或不經過磨削，則沒有必要檢驗內徑尺寸，能明顯看出軸圈與座圈的區別，不易混套。推力球軸承裝配后需對公稱高度T進行測量，確認是否合格。測量時，用高度塊或標準件校準，并加以測量載荷，軸承需旋轉數十次，務必達到**小高度

角接觸球軸承
單列角接觸球軸承只能承受一個方向的軸向載荷，在承受徑向載荷時，會引起附加軸向力，必須施向相應的反向載荷，因此，該種軸承一般都成對使用。雙列角接觸球軸承能承受較大的以徑向載荷為主的徑向、軸向雙向聯合載荷和力矩載荷，它能限制軸或外殼雙向軸向位移，接觸角為30度。
單列角接觸球軸承只能承受一個方向的軸向負荷，在承受徑向負荷時，將引起附加軸向力。 并且只能限制軸或外殼在一個方向的軸向位移。角接觸球軸承的接觸角為40度，因此可以承受很大的軸向負荷。角接觸球軸承是非分離型的設計，內外圈的兩側的肩部高低不一。為了提高軸承的負載能力，會把其中一側的肩部加工得較低，從而讓軸承可裝進更多的鋼球。
雙列角接觸球軸承能承受較大的徑向負荷為主的徑向和軸向聯合負荷和力矩負荷，限制軸的兩方面的軸向位移。主要用于限制軸和外殼雙向軸向位移的部件中雙列角接觸球軸承內、外圈之間的可傾斜性有限，允許傾斜角取決于軸承的內部間隙、軸承尺寸、內部設計及作用于軸承上的力和力矩，而**大允許傾斜角應保證軸承內不會產生過高的附加應力。若軸承內、外圈之間存在傾斜角，將影響軸承的壽命，同時造成軸承運轉精度下降，運轉噪聲增大。雙列角接觸球軸承一般采用尼龍保持架或黃銅實體保持架。雙列角接觸球軸承安裝時應注意，雖然軸承可承受雙向軸向載荷，但若一側有裝球缺口時，則應注意不要讓主要軸向載荷通過有缺口的一側溝邊。在軸承使用時應注意使不帶裝球缺口的一側滾道承受主要載荷。

若是成對雙聯安裝，使一對軸承的外圈相對，即寬端面對寬端面，窄端面對窄端面。這樣即可避免引起 附加軸向力，而且可在兩個方向使軸或外殼限制在軸向游隙范圍內。
因其內外圈的滾道可在水平軸線上有相對位移，所以可以同時承受徑向負荷和軸向負荷--聯合負荷(單列角接觸球軸承只能承受單方向軸向負荷，因此一般都常采用成對安裝)。
保持架的材質有黃銅、合成樹脂等，依軸承形式、使用條件而區分。
角接觸球軸承較多是國外軸承生產廠家制造，國內較多的應用于進口設備例如角接觸球軸承3204RS,等，
窄的邊在外，寬邊在內，另一個寬邊在內，窄邊在外**是背對背接觸。
NKXR25 NAXR2530(6664904) 25mm 42mm 30mm 組合軸承
NKXR20Z+IR NAXR2030Z+IR(6764903) 17mm 36.2mm 30mm 組合軸承
NKXR20Z NAXR2030Z(6864903) 20mm 36.2mm 30mm 組合軸承
NKXR20+IR NKXR2025+IR(6564903) 17mm 35mm 30mm 組合軸承
NKXR20 NAXR2030(6664903) 20mm 35mm 30mm 組合軸承
NKXR17Z+IR NAXR1725Z+IR(6764902) 14mm 31.2mm 25mm 組合軸承
NKXR17Z NAXR1725Z(6864902) 17mm 31.2mm 25mm 組合軸承
NKXR17+IR NAXR1725+IR(6564902) 14mm 30mm 25mm 組合軸承
NKXR17 NAXR1725(6664902) 17mm 30mm 25mm 組合軸承
NKXR15Z+IR NAXR1523Z+IR(6764901) 12mm 29.2mm 23mm 組合軸承
NKXR15Z NAXR1523Z(6864901) 15mm 29.2mm 23mm 組合軸承
NKXR15+IR NAXR1523+IR(6564901) 12mm 28mm 23mm 組合軸承
NKXR15 NAXR1523(6664901) 15mm 28mm 23mm 組合軸承
NKXR50Z+IR NAXR50Z+IR(6764909) 45mm 71.5mm 35mm 組合軸承
NKXR50Z NAXR5035Z(6864909) 50mm 71.5mm 35mm 組合軸承
NKXR50+IR NAXR5035+IR(6564909) 45mm 70mm 35mm 組合軸承
NKXR50 NAXR5035(6664909) 50mm 70mm 35mm 組合軸承
NKXR45Z+IR NAXR4532Z+IR(6764908) 40mm 66.5mm 32mm 組合軸承
NKXR45Z NAXR4532Z(6864908) 45mm 66.5mm 32mm 組合軸承
NKXR45+IR NAXR4532+IR(6564908) 40mm 65mm 32mm 組合軸承
NKXR45 NAXR4532(6664908) 45mm 65mm 32mm 組合軸承
NKXR40Z+IR NAXR4032Z+IR(6764907) 35mm 61.2mm 32mm 組合軸承
NKXR40Z NAXR4032Z(6864907) 40mm 61.2mm 32mm 組合軸承
NKXR40+IR NAXR4032+IR(6564907) 35mm 60mm 32mm 組合軸承
NKXR40 NAXR4032(6664907) 40mm 60mm 32mm 組合軸承
NKXR35Z+IR NAXR35Z+IR(6764906) 30mm 53.2mm 30mm 組合軸承
NKXR35Z NAXR3530Z(6864906) 35mm 53.2mm 30mm 組合軸承
NKXR35+IR NAXR3530+IR(6564906) 25mm 47mm 30mm 組合軸承
NKXR35 NAXR3530(6664906) 35mm 52mm 30mm 組合軸承
NKXR30Z+IR NAXR3030Z+IR(6764905) 25mm 48.2mm 30mm 組合軸承
NKXR30Z NAXR3030Z(6864905) 30mm 48.2mm 30mm 組合軸承
NKXR30+IR NAXR3030+IR(6564905) 25mm 47mm 30mm 組合軸承
NKXR30 NAXR3030(6664905) 30mm 47mm 30mm 組合軸承
NKXR25Z+IR NAXR2530Z+IR(6764904) 20mm 43.2mm 30mm 組合軸承
NKXR25Z NAXR2530Z(6864904) 25mm 43.2mm 30mm 組合軸承
NKXR25+IR NAXR2530+IR(6564904) 20mm 42mm 30mm 組合軸承
特性
1、通用配組的軸承
通用配組軸承是經過特殊的加工， 當軸承是彼此緊靠安裝，任何組合方式都可以達到既定的內部游隙或預緊，以及平均的負荷分布，而無需使用墊片或類似裝置。
配對軸承應用在:當單個軸承的負荷承載能力不足(使用竄聯配置方式)或當要承受聯合負荷或作用在兩個方向上的軸向負荷(使用背對背或面對面配置方式)。
2、基本設計的軸承(不能用作通用配組)，用于單個軸承的配置方式
基本設計的單列角接觸球軸承主要應用在每個位置上只有一個軸承的配置。其寬度和突出量為普通級公差。因此不適合將兩個單列角接觸球軸承緊靠安裝。
角接觸球軸承精度等級包括尺寸公差和旋轉精度。精度由低到高表示為P0(普通)、P6(P6X)、P5、P4、P2。此外，歐美品牌中也用P3、P7、P9表示精度等級，P3相當于ISO和JIS標準的P6級， P7相當于P4級，P9相當于P2級。
雙列角接觸球軸承的特點是可以同時承受徑向和軸向載荷的聯合載荷，限制軸的兩方面的軸向位移。與雙向推力球軸承相比，這種軸承極限轉速較高，接觸角為32度，剛性好，可承受傾覆力矩大，廣泛用于小汽車的前輪輪轂中(有的車型也用同尺寸的雙列圓錐滾子軸承)。
雙列角接觸球軸承的結構變形有四種:
A 型:外徑小于或等于90mm軸承的標準設計。無裝球缺口， 因此能承受相等的雙向軸向載荷。采用輕型玻璃纖維增強尼龍66保持架， 軸承溫升很小。
A型:外徑大于90mm軸承的標準設計。一側有裝球缺口， 配備z鋼板沖壓保持架或黃銅實體保持架。
E型:屬加強型結構，一側帶裝球缺口， 可以裝更多的鋼球，因此承載能力較高。
兩面帶防塵蓋型和兩面帶密封圈型，A型設計和E型設計的雙列角接觸球軸承都可以兩側帶防塵蓋(非接觸式)或密封圈(接觸式)。密封軸承的內部都填充有防銹鋰基潤滑脂，運行溫度一般在-30度至110度之間。使用期間不需再潤滑，安裝前不再加熱。
雙列角接觸球軸承安裝時應注意，雖然軸承可承受雙向軸向載荷，但若一側有裝球缺口時，則應注意不要讓主要軸向載荷通過有缺口的一側的溝邊。
