| 材質 | 軸承鋼 |
|---|---|
| 工作原理 | 滾動 |
| 類型 | 關節軸承 |
| 用途 | 農業機械 |
| 是否標準件 | 標準件 |
| 樣品或現貨 | 樣品 |
| 是否進口 | 進口 |
| 體積規格 | 中小型 |
| 滾動體列數 | 單列 |
| 滾道類型 | 球面滾道 |
| 使用特性 | 真空 |
| 載荷方向 | 向心 |
| 是否自動調心 | 調心 |
| 是否帶偏心套 | 否 |
| 品牌 | SKF進口軸承代理 |
| 型號 | GE40ES |
| 加工定制 | 否 |
| 保持架及其材料 | 軸承鋼 |
| 軸承材質 | 軸承鋼 |
| 滾動體 | 鋼球 |

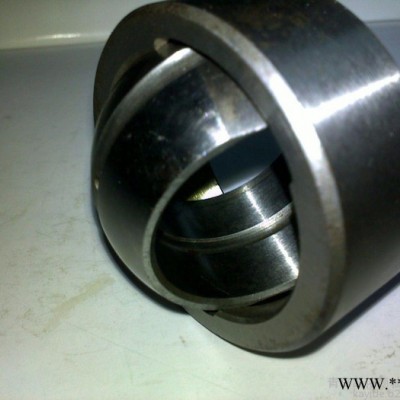

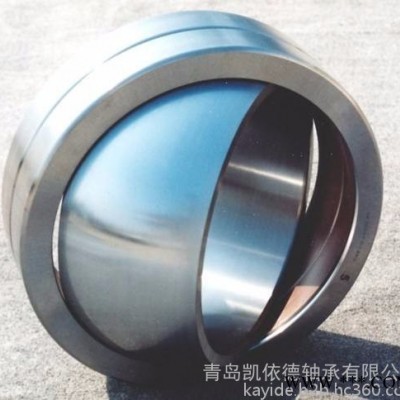

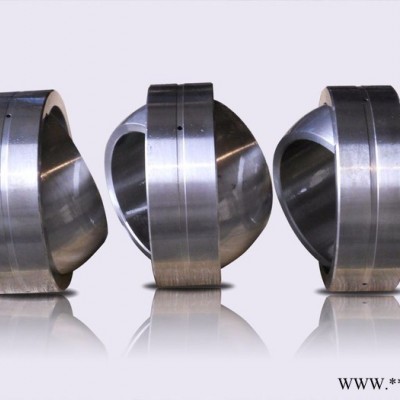

SKF進口軸承代理 膠州自潤滑關節軸承 GE40ES帶密封軸承尺寸規格
安裝：
調整軸向游隙對于圓錐滾子軸承的安裝軸向游隙，可用軸頸上的調整螺母、調整墊片和軸承座孔內的螺紋，或用預緊彈簧等方法進行調整。軸向游隙的大小，與軸承安裝時的布置、軸承間的距離、軸與軸承座的材料有關，可根據工作條件確定。
對于高載荷高轉速的圓錐滾子軸承，調整游隙時，必須考慮溫升對軸向游隙的影響，將溫升引起的游隙減小量估算在內，也**是說，軸向游隙要適當?shù)卣{(diào)整得大一點。
對于低轉速和承受振動的軸承，應采取無游隙安裝，或施加預載荷安裝。其目的是為了使圓錐滾子軸承的滾子和滾道產生良好接觸，載荷均勻分布，防止?jié)L子和滾道受振動沖擊遭到破壞。調整后，軸向游隙的大小用千分表檢驗。
關節軸承的結構比滾動軸承簡單，其主要是由一個有外球面的內圈和一個有內球面的外圈組成。關節軸承一般用于速度較低的擺動運動(即角運動)，由于滑動表面為球面形，亦可在一定角度范圍內作傾斜運動(即調心運動)，在支承軸與軸殼孔不同心度較大時，仍能正常工作。
關節軸承是一種球面滑動軸承，其滑動接觸表面是一個內球面和一個外球面，運動時可以在任意角度旋轉擺動，它采用表面磷化、炸口、鑲墊、噴涂等多種特殊工藝處理方法制作而成。關節軸承具有載荷能力大，抗沖擊，抗腐蝕、耐磨損、自調心、潤滑好等特點。
特點
關節軸承能承受較大的負荷。根據其不同的類型和結構，可以承受徑向負荷、軸向負荷或徑向、軸向同時存在的聯合負荷。由于在內圈的外球面上鑲有復合材料，故該軸承在工作中可產生自潤滑。一般用于速度較低的擺動運動，和低速旋轉，也可在一定角度范圍內作傾斜運動，當支承軸與軸殼孔不同心度較大時，仍能正常工作。自潤滑關節軸承應用于水利、專業機械等行業。
應用
關節軸承廣泛應用于工程液壓油缸,鍛壓機床,工程機械,自動化設備，汽車減震器，水利機械等行業。關節軸承是球面滑動軸承，基本型是由具有球形滑動球面接觸表面的內、外圈組成。根據其結構和類型的不同，可承受徑向載荷、軸向載荷，或者是徑向、軸向同時作用的聯合載荷。
因?yàn)殛P(guān)節軸承的球形滑動接觸面積大，傾斜角大，同時還因?yàn)榇蠖鄶?shù)關節軸承采取了特殊的工藝處理方法，如表面磷化、鍍鋅、鍍鉻或外滑動面襯里、鑲墊、噴涂等，因此有較大的載荷能力和抗沖擊能力，并具有抗腐蝕、耐磨損、自調心、潤滑好或自潤滑無潤滑污物污染的特點，即使安裝錯位也能正常工作。因此，關節軸承廣泛用于速度較低的擺動運動、傾斜運動和旋轉運動。
GEDO 6mm 14mm 6mm 關節軸承
GE90DO-2RS 90mm 130mm 60mm 關節軸承
GE90DO 90mm 130mm 60mm 關節軸承
GE8UK 8mm 16mm 8mm 關節軸承
GE8DO 8mm 16mm 8mm 關節軸承
GE80DO-2RS 80mm 120mm 55mm 關節軸承
GE80DO 80mm 120mm 55mm 關節軸承
GE70DO-2RS 70mm 105mm 49mm 關節軸承
GE70DO 70mm 105mm 49mm 關節軸承
GE6UK 6mm 14mm 6mm 關節軸承
GE60DO-2RS 60mm 90mm 44mm 關節軸承
GE60DO 60mm 90mm 44mm 關節軸承
GE50DO-2RS 50mm 75mm 35mm 關節軸承
GE50DO 50mm 75mm 35mm 關節軸承
GE45DO 45mm 68mm 32mm 關節軸承
GE40DO-2RS 40mm 62mm 28mm 關節軸承
GE40DO 40mm 62mm 28mm 關節軸承
GE35DO-2RS 35mm 55mm 25mm 關節軸承
GE35DO 35mm 55mm 25mm 關節軸承
GE30UK 30mm 47mm 22mm 關節軸承
GE30DO-2RS 30mm 47mm 22mm 關節軸承
GE30DO 30mm 47mm 22mm 關節軸承
GE300DO-2RS 300mm 430mm 165mm 關節軸承
GE280DO-2RS 280mm 400mm 155mm 關節軸承
GE260DO-2RS 260mm 370mm 150mm 關節軸承
GE25UK 25mm 42mm 20mm 關節軸承
GE25DO-2RS 25mm 42mm 20mm 關節軸承
GE25DO 25mm 42mm 20mm 關節軸承
GE240DO-2RS 240mm 340mm 140mm 關節軸承
GE220DO-2RS 220mm 320mm 135mm 關節軸承
GE20UK 20mm 35mm 16mm 關節軸承
GE20DO-2RS 20mm 35mm 16mm 關節軸承
GE20DO 20mm 35mm 16mm 關節軸承
GE200DO-2RS 200mm 290mm 130mm 關節軸承
GE200DO 200mm 290mm 130mm 關節軸承
GE180DO-2RS 180mm 260mm 105mm 關節軸承
GE180DO 180mm 260mm 105mm 關節軸承
GE17UK 17mm 30mm 14mm 關節軸承
GE17DO-2RS 17mm 30mm 14mm 關節軸承
GE17DO 17mm 30mm 14mm 關節軸承
GE160DO-2RS 160mm 230mm 105mm 關節軸承
GE160DO 160mm 230mm 105mm 關節軸承
GE15UK 15mm 26mm 12mm 關節軸承
GE15DO 15mm 26mm 12mm 關節軸承
GE140DO-2RS 140mm 210mm 90mm 關節軸承
GE140DO 140mm 210mm 90mm 關節軸承
GE12UK 12mm 22mm 10mm 關節軸承
GE12DO 12mm 22mm 10mm 關節軸承
GE120DO-2RS 120mm 180mm 85mm 關節軸承
GE120DO 120mm 180mm 85mm 關節軸承
GE110DO-2RS 110mm 160mm 70mm 關節軸承
GE110DO 110mm 160mm 70mm 關節軸承
GE10UK 10mm 19mm 9mm 關節軸承
GE10DO 10mm 19mm 9mm 關節軸承
GE100DO-2RS 100mm 150mm 70mm 關節軸承
GE100DO 100mm 150mm 70mm 關節軸承
1．旋松固定軸承座的螺栓。將德國FAG進口軸承連同軸承座一起從軸上卸下。注意在拆軸一端的德國FAG軸承座之前．應將軸另一端的I軸承座螺栓松開，以免兩端軸承相互別勁而損壞。
2．先用內六角扳手松開德國FAG軸承偏心套上的鎖緊螺釘，然后用小鐵棒插入頂蓋偏心套上的沉孔，逆著軸的旋轉方向打松偏心套。
很多人在安裝軸承中使用不當?shù)陌惭b方法，導致德國FAG軸承的損壞。那么如何正確的安裝軸承呢？希望大家更全面的了解軸承的安裝與拆卸：
對于間隙配合的軸承圈，建議在配合面涂一層薄薄的防蠕動腐蝕劑，以防配合面之間產生摩擦腐蝕。
390000系列外球面軸承是通過偏心套將軸承內圈與軸固定，偏心套上的內六角螺釘起緊固作用。在維修中，不少機手不會拆裝這種德國FAG軸承，故有必要介紹一下拆裝390000系列外球面軸承的技術要點和注意事項：
正確的安裝，對于德國FAG軸承的使用來說是非常重要的。希望大家能夠在以后的使用中使用正確的安裝方法。
安裝時，可以根據其類型和尺寸，選擇機械、加熱或液壓等方法進行。安裝時對軸承施加的作用力，絕不可通過滾動體從一個軸承圈傳遞到另一個德國FAG軸承圈，否則可能會對滾道造成損壞。但在任何情況下，都不可以直接敲擊軸承圈、保持架、滾動體或密封件。
安裝
3．裝偏心套。先將偏心套套在德國FAG軸承內套的偏心臺階上，并用手順軸的旋轉方向擰緊．然后再將小鐵棍插入或頂住偏心套上的沉孔．用手錘順軸的旋轉方向敲擊小鐵棍．使偏心套安裝牢固**鎖緊偏心套上的內六角螺釘。
4．固定德國FAG軸承座的螺栓先不要擰緊，要讓軸承外套在軸承座內能轉動。再將軸承座螺栓緊固好。同樣裝好同一根軸上的另一端軸承和座，將軸轉動幾圈，讓德國FAG軸承本身自動找正位置后。
5．在軸承座與軸承配合面涂潤滑油，把德國FAG軸承裝入軸承座內。然后將裝配好的軸承與德國FAG軸承座一起套在軸上．推至所需位置處進行安裝。
6．往軸上安裝德國FAG軸承前， 必須先拔下軸承外套的固定銷，同時將軸頸表面打磨光滑干凈，并在軸頸處涂油防銹兼潤滑(允許軸承在軸上有稍微轉動)。
