| 工作原理 | 滾動 |
|---|---|
| 類型 | 滾輪軸承 |
| 用途 | 建筑機械 |
| 是否標準件 | 標準件 |
| 樣品或現貨 | 現貨 |
| 是否進口 | 進口 |
| 體積規格 | 中小型 |
| 滾動體列數 | 單列 |
| 滾道類型 | 球面滾道 |
| 使用特性 | 低溫 |
| 載荷方向 | 推力 |
| 是否自動調心 | 調心 |
| 是否帶偏心套 | 否 |
| 品牌 | 帶法蘭環支撐滾輪軸承 |
| 型號 | PWTR40.2RS |
| 加工定制 | 否 |
| 保持架及其材料 | 軸承鋼 |
| 軸承材質 | 軸承鋼 |
| 滾動體 | 鋼球 |
帶法蘭環支撐滾輪軸承 鄧州INA軸承PWTR40.2RS紡織配套軸承
當推力球軸承在高速條件下運轉時，鋼球和滾道徑向平面的接觸角會受離心力影響，從而引起鋼球相對滾道的滑動。這種滑動造成的粘著磨損會損壞軸承。為防止這種損壞，必須保證推力球軸承受的**小載荷，見公式1或公式2，取計算值中較大者。。
公式1:Famin=K?n*n
公式2:Famin=Coa/1000
Famin:**小軸向載荷(N)
K:**小軸向載荷系數
n:轉速(每分鐘)
Coa:基本額定靜載荷(N)
單向推力球軸承只可以承受一個方向的載荷，如果承受兩個方向的載荷，必須選用雙向推力球軸承。推力球軸承必須施加**小載荷或預載荷。當軸垂直時，軸的重量通常超過**小載荷。此時由于反方向的軸向外載荷的影響，該作用的載荷有可能減小。
主營進口軸承品牌：【瑞典SKF進口軸承】【德國FAG進口軸承】【德國INA進口軸承】【日本NSK進口軸承】【日本NTN進口軸承】【美國TIMKEN進口軸承】【日本NACHI進口軸承】【美國UBC進口軸承】【日本KOYO進口軸承】【日本IKO進口軸承】【日本FYH進口軸承】【日本ASAHI進口軸承】等世界各國主流品牌軸承。 主營軸承類型：深溝球軸承、調心球軸承、角接觸球軸承、推力球軸承、圓柱滾子軸承、調心滾子軸承、圓錐滾子軸承、推力滾子軸承、推力角接觸球軸承、外球面軸承、滾針軸承、關節軸承、直線軸承、直線導軌、特殊應用軸承、高速、準高速、低噪音、高精密、耐高溫、不銹鋼等等產品規格種類齊全。
滾針軸承：
滾針軸承(needle bearing)是帶圓柱滾子的滾子軸承，相對其直徑，滾子既細又長。這種滾子稱為滾針。盡管具有較小的截面，軸承仍具有較高的負荷承受能力，滾針軸承裝有細而長的滾子(滾子直徑D≤5mm，L/D≥2.5，L為滾子長度)，因此徑向結構緊湊，其內徑尺寸和載荷能力與其它類型軸承相同時，外徑**小，特別適用于徑向安裝尺寸受限制的支承結構。
根據使用場合不同，可選用無內圈的軸承或滾針和保持架組件，此時與軸承相配的軸頸表面和外殼孔表面直接作為軸承的內、外滾動表面，為保證載荷能力和運轉性能與有套圈軸承相同，軸或外殼孔滾道表面的硬度，加工精度和表面質量應與軸承套圈的滾道相仿。此種軸承僅能承受徑向載荷
除了型錄所列，可用于一般工程的軸承，如:敞開式?jīng)_壓外圈 滾針軸承滾針軸承(1)、封閉式?jīng)_壓外圈滾針軸承(2)、具內圈滾針軸承(3)和不具內圈滾針軸承/無內圈無保持架滾針軸承(4)、有保持架和無保持架裝滿滾針軸承(5)SKF還可供應各種類型的滾針軸承，1、滾針保持架組件2、無擋邊滾針軸承3、自調心4、組合滾針/球軸承5、組合滾針/推力球軸承6、組合滾針/圓柱滾子推力軸承STO外圈無擋邊，有內圈支承滾輪RNA22...2RS雙面密封，無內圈支承滾輪NA22...2RS雙面密封，有內圈支承滾輪NATRNATR...PP平擋圈軸向引導支承滾輪 滾針軸承NATVNATV...PP平擋圈軸向引導支承滾輪，滿針型NUTR滾動體引導支承滾輪，滿滾子型CRY英制平擋圈軸向引導支承滾輪
NKX70Z+IR NKX70Z+IR(6774912) 60mm 96.5mm 40mm 組合軸承
NKX70Z NKX70Z(6874912) 70mm 96.5mm 40mm 組合軸承
NKX70+IR NKX70+IR(6574912) 60mm 95mm 40mm 組合軸承
NKX70 NKX70(6674912) 70mm 95mm 40mm 組合軸承
NKX60Z+IR NKX60Z+IR(6774910) 50mm 86.5mm 40mm 組合軸承
NKX60Z NKX60Z(6874910) 60mm 86.5mm 40mm 組合軸承
NKX60+IR NKX60+IR(6574910) 50mm 85mm 40mm 組合軸承
NKX60 NKX60(6674910) 60mm 85mm 40mm 組合軸承
NKX50Z+IR NKX50Z+IR(6774909) 45mm 71.5mm 35mm 組合軸承
NKX50Z NKX50Z(6874909) 50mm 71.5mm 35mm 組合軸承
NKX50+IR NKX50+IR(6574909) 45mm 70mm 35mm 組合軸承
NKX50 NKX50(6674909) 50mm 70mm 35mm 組合軸承
NKX45Z+IR NKX45Z+IR(6774908) 40mm 66.5mm 32mm 組合軸承
NKX45Z NKX45Z(6874908) 45mm 66.5mm 32mm 組合軸承
NKX45+IR NKX45+IR(6574908) 40mm 65mm 32mm 組合軸承
NKX45 NKX45(6674908) 45mm 65mm 32mm 組合軸承
NKX40Z+IR NKX40Z+IR(6774907) 35mm 61.2mm 32mm 組合軸承
NKX40Z NKX40Z(6874907) 40mm 61.2mm 32mm 組合軸承
NKX40+IR NKX40+IR(6574907) 35mm 60mm 32mm 組合軸承
NKX40 NKX40(6674907) 40mm 60mm 32mm 組合軸承
NKX35Z+IR NKX35Z+IR(6774906) 30mm 53.2mm 30mm 組合軸承
NKX35Z NKX35Z(6874906) 35mm 53.2mm 30mm 組合軸承
NKX35+IR NKX35+IR(6574906) 30mm 52mm 30mm 組合軸承
NKX35 NKX35(6674906) 35mm 52mm 30mm 組合軸承
NKX30Z+IR NKX30Z+IR(6774905) 25mm 48.2mm 30mm 組合軸承

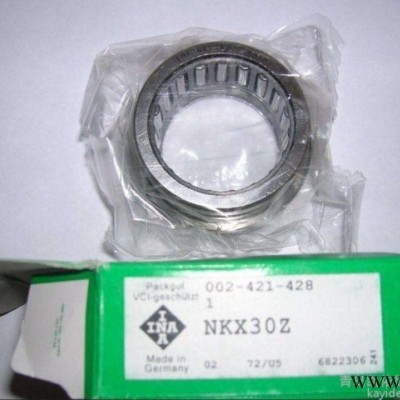

NKX30Z NKX30Z(6874905) 30mm 48.2mm 30mm 組合軸承
NKX30+IR NKX30+IR(6574905) 25mm 47mm 30mm 組合軸承
NKX30 NKX30(6674905) 30mm 47mm 30mm 組合軸承
NKX25Z+IR NKX25Z+IR(6774904) 20mm 43.2mm 30mm 組合軸承
NKX25Z NKX25Z(6874904) 25mm 43.2mm 30mm 組合軸承
NKX25+IR NKX25+IR(6574904) 20mm 42mm 30mm 組合軸承
NKX25 NKX25(6674904) 25mm 42mm 30mm 組合軸承
NKX20Z+IR NKX20Z+IR(6774903) 17mm 36.2mm 30mm 組合軸承
NKX20Z NKX20Z(6874903) 20mm 36.2mm 30mm 組合軸承
NKX20+IR NKX20+IR(6574903) 17mm 35mm 30mm 組合軸承
NKX20 NKX20(6674903) 20mm 35mm 30mm 組合軸承
NKX17Z+IR NKX17Z+IR(6774902) 14mm 31.2mm 23mm 組合軸承
NKX17Z NKX17Z(6874902) 17mm 31.2mm 25mm 組合軸承
NKX17+IR NKX17+IR(6574902) 14mm 30mm 25mm 組合軸承
NKX17 NKX17(6674902) 17mm 30mm 25mm 組合軸承
NKX15Z+IR NKX15Z+IR(6774901) 12mm 29.2mm 23mm 組合軸承
NKX15Z NKX15Z(6874901) 15mm 29.2mm 23mm 組合軸承
NKX15+IR NKX15+IR(6574901) 12mm 28mm 23mm 組合軸承
NKX15 NKX15(6674901) 15mm 28mm 23mm 組合軸承
NKX12Z+IR NKX12Z+IR(6774099) 9mm 27.2mm 23mm 組合軸承
NKX12Z NKX12Z(6874099) 12mm 27.2mm 23mm 組合軸承
NKX12+IR NKX12+IR(6574099) 9mm 26mm 23mm 組合軸承
NKX12 NKX12(6674099) 12mm 26mm 23mm 組合軸承
NKX10Z+IR NKX10Z+IR 7mm 25.2mm 23mm 組合軸承
NKX10Z NKX10Z 10mm 25.2mm 23mm 組合軸承
NKX10+IR NKX10+IR 7mm 24mm 23mm 組合軸承
圓錐滾子軸承：
圓錐滾子軸承主要用于承受以徑向載荷為主的徑向與軸向聯合載荷。與角接觸球軸承相比、承載能力大，極限轉速低。圓錐滾子軸承能夠承受一個方向的軸向載荷，能夠限制軸或外殼一個方向的軸向位移。
圓錐滾子軸承屬于分離型軸承，軸承的內、外圈均具有錐形滾道。該類軸承按所裝滾子的列數分為單列、雙列和四列圓錐滾子軸承等不同的結構型式。單列圓錐滾子軸承可以承受徑向負荷和單一方向軸向負荷。當軸承承受徑向負荷時，將會產生一個軸向分力，所以需要另一個可承受反方向軸向力的軸承來加以平衡。
單列圓錐滾子軸承承受軸向負荷的能力取決于接觸角，即外圈滾道角度，角度越大，軸向負荷能力也越大。圓錐滾子軸承中用量**多的是單列圓錐滾子軸承。在轎車的前輪輪轂中，用上了小尺寸的雙列圓錐滾子軸承。四列圓錐滾子軸承用在大型冷、熱軋機等重型機器中。
結構特點：
圓錐滾子軸承的類型代號為30000，圓錐滾子軸承為分離型軸承。一般情況下，尤其是在GB/T307.1-94《滾動軸承 向心軸承公差》中所涉及到的尺寸范圍內的圓錐滾子軸承外圈與內組件之間是**可以通用互換使用的。
外圈的角度以及外滾道直徑尺寸已與外形尺寸相同被標準化規定了。不允許在設計制造時更改。以致使圓錐滾子軸承的外圈與內組件之間可在世界范圍內通用互換。
圓錐滾子軸承主要用于承受以徑向載荷為主的徑向與軸向聯合載荷。與角接觸球軸承相比、承載能力大，極限轉速低。圓錐滾子軸承能夠承受一個方向的軸向載荷，能夠限制軸或外殼一個方向的軸向位移。
圓錐滾子分類：
單列圓錐滾子軸承有一個外圈，其內圈和一組錐形滾子由筐形保持架包羅成的一個內圈組件。外圈可以和內圈組件分離，按照ISO圓錐滾子軸承外形尺寸標準的規定，任何一個標準型號的圓錐滾子軸承外圈或內圈組件應能和同型號外圈或內圈組件實現國際性互換。即同型號的外圈除外部尺寸、公差需符合ISO492(GB307)規定外，內圈組件的圓錐角、組件錐體直徑等也必須符合互換的有關規定。
通常，單列圓錐滾子軸承外圈滾道的圓錐角在10°~19°之間，能夠同時承受軸向載荷和徑向載荷的聯合作用。錐角愈大，承受軸向載荷的能力也愈大。大圓錐角的軸承，后置代號加B，錐角在25°~29°之間，它可承受較大的軸向載荷。另外，單列圓錐滾子軸承可以在安裝過程中調整游隙的大小。
