| 材質 | 軸承鋼 |
|---|---|
| 工作原理 | 滾動 |
| 類型 | 單向軸承 |
| 用途 | 醫療器械 |
| 是否標準件 | 標準件 |
| 樣品或現貨 | 現貨 |
| 是否進口 | 進口 |
| 體積規格 | 中小型 |
| 滾動體列數 | 單列 |
| 滾道類型 | 直線滾道 |
| 使用特性 | 真空 |
| 載荷方向 | 推力 |
| 是否自動調心 | 調心 |
| 是否帶偏心套 | 否 |
| 品牌 | 保持架滾針軸承供應 |
| 型號 | KK60X66X33 |
| 加工定制 | 否 |
| 保持架及其材料 | 軸承鋼 |
| 軸承材質 | 軸承鋼 |
| 滾動體 | 鋼球 |

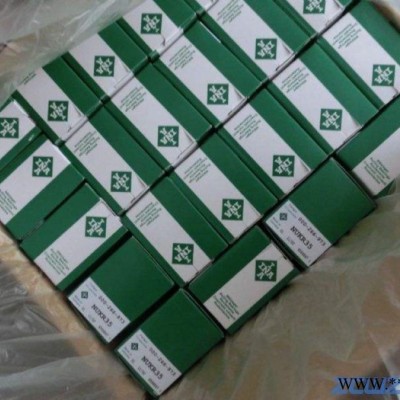

保持架滾針軸承供應KK60X66X33進口軸承類型 寧國INA主軸機械軸承
關節軸承
關節軸承的結構比滾動軸承簡單，其主要是由一個有外球面的內圈和一個有內球面的外圈組成。關節軸承一般用于速度較低的擺動運動(即角運動)，由于滑動表面為球面形，亦可在一定角度范圍內作傾斜運動(即調心運動)，在支承軸與軸殼孔不同心度較大時，仍能正常工作。
關節軸承是一種球面滑動軸承，其滑動接觸表面是一個內球面和一個外球面，運動時可以在任意角度旋轉擺動，它采用表面磷化、炸口、鑲墊、噴涂等多種特殊工藝處理方法制作而成。關節軸承具有載荷能力大，抗沖擊，抗腐蝕、耐磨損、自調心、潤滑好等特點。
特點
關節軸承能承受較大的負荷。根據其不同的類型和結構，可以承受徑向負荷、軸向負荷或徑向、軸向同時存在的聯合負荷。由于在內圈的外球面上鑲有復合材料，故該軸承在工作中可產生自潤滑。一般用于速度較低的擺動運動，和低速旋轉，也可在一定角度范圍內作傾斜運動，當支承軸與軸殼孔不同心度較大時，仍能正常工作。自潤滑關節軸承應用于水利、專業機械等行業。
應用
關節軸承廣泛應用于工程液壓油缸,鍛壓機床,工程機械,自動化設備，汽車減震器，水利機械等行業。關節軸承是球面滑動軸承，基本型是由具有球形滑動球面接觸表面的內、外圈組成。根據其結構和類型的不同，可承受徑向載荷、軸向載荷，或者是徑向、軸向同時作用的聯合載荷。
因為關節軸承的球形滑動接觸面積大，傾斜角大，同時還因為大多數關節軸承采取了特殊的工藝處理方法，如表面磷化、鍍鋅、鍍鉻或外滑動面襯里、鑲墊、噴涂等，因此有較大的載荷能力和抗沖擊能力，并具有抗腐蝕、耐磨損、自調心、潤滑好或自潤滑無潤滑污物污染的特點，即使安裝錯位也能正常工作。因此，關節軸承廣泛用于速度較低的擺動運動、傾斜運動和旋轉運動。
組成
關節軸承主要是由一個外圈和一個內圈組成。外圈的內球面和內圈的外球面組成滾動摩擦副。
關節軸承性能
由于關節軸承的結構形式和工作機理與滾動軸承完全不同，因此關節軸承有其自身的技術特性和維護的要求。
RNA6919 6354919 110mm 130mm 63mm 滾針軸承
RNA6918A 6354918 105mm 125mm 63mm 滾針軸承
RNA6917 6354917 100mm 120mm 63mm 滾針軸承
RNA6916 6354916 90mm 110mm 54mm 滾針軸承
RNA6915A 6354915 85mm 105mm 54mm 滾針軸承
RNA6914A 6354914 80mm 100mm 54mm 滾針軸承
RNA6914A 6354914 80mm 100mm 54mm 滾針軸承
RNA6913A 6354913 72mm 90mm 45mm 滾針軸承
RNA6912A 6354912 68mm 85mm 45mm 滾針軸承
RNA6911A 6354911 63mm 80mm 45mm 滾針軸承
RNA6910A 6354910 58mm 72mm 40mm 滾針軸承
RNA6909A 6354909 52mm 68mm 40mm 滾針軸承
RNA6908A 6354908 48mm 62mm 40mm 滾針軸承
RNA6907A 6354907 42mm 55mm 36mm 滾針軸承
RNA6906A 35mm 47mm 30mm 滾針軸承
RNA6905A 30mm 42mm 30mm 滾針軸承
RNA6904A 25mm 37mm 30mm 滾針軸承
RNA6903A 22mm 30mm 23mm 滾針軸承
RNA6902A 20mm 28mm 23mm 滾針軸承
RNA6901A 16mm 24mm 22mm 滾針軸承
RNA4920 4644920 115mm 140mm 40mm 滾針軸承
RNA4919 4644919 110mm 130mm 35mm 滾針軸承
RNA4918 4644918 105mm 125mm 35mm 滾針軸承
RNA4917 4644917 100mm 120mm 35mm 滾針軸承
RNA4916 4644916 90mm 110mm 30mm 滾針軸承
RNA4915 4644915 85mm 105mm 30mm 滾針軸承
RNA4914 4644914 80mm 100mm 30mm 滾針軸承
RNA4913 4644913 72mm 90mm 25mm 滾針軸承
RNA4912 4644912 68mm 85mm 25mm 滾針軸承
RNA4911 4644911 63mm 80mm 25mm 滾針軸承
RNA4910 4644910 58mm 72mm 22mm 滾針軸承
RNA4909 4644909 52mm 68mm 22mm 滾針軸承
RNA4908 4644908 48mm 62mm 22mm 滾針軸承
RNA4907 4644907 42mm 55mm 20mm 滾針軸承
RNA4906 4644906 35mm 47mm 17mm 滾針軸承
RNA4905 4644905 30mm 42mm 17mm 滾針軸承
RNA4904 4644904 25mm 37mm 17mm 滾針軸承
RNA4903 4644903 22mm 30mm 13mm 滾針軸承
RNA4902 4644902 20mm 28mm 13mm 滾針軸承
RNA4901 4644901 16mm 24mm 13mm 滾針軸承
RNA4900 4644900 14mm 22mm 13mm 滾針軸承
向心關節軸承
1)GE…E型:單逢外圈，無潤滑油槽。能承受徑向載荷和任一方向較小的軸向載荷。
(2)GE…ES型:單縫外圈，有潤滑油槽。能承受徑向載荷和任一方向較小的軸向載荷。
(3)GE…ES-2RS型、GEEW…ES-2RS型:單縫外圈，有潤滑油槽，兩面帶密封圈。能承受徑向載荷和任一方向較小的軸向載荷。
(4)GE…ESN型:單縫外圈、GE…XSN型:雙縫外圈(剖分外圈)，有潤滑油槽，外圈有止動槽。能承受徑向載荷和任一方向較小的軸向載荷。但軸向載荷由止動環承受時，其承受軸向載荷的能力降低。
(5)GE…HS型:內圈有潤滑油槽，雙半外圈，磨損后游隙可以調整。能承受徑向載荷和任一方向較小的軸向載荷。
(6)GE…DE1型:內圈為淬硬軸承鋼，外圈為軸承鋼。在內圈裝配時擠壓成型，有潤滑油槽和油孔。內徑小于15mm的軸承，無潤滑油槽和油孔。能承受徑向載荷和任一方向較小的軸向載荷。
(7)GE…DEM1型:內圈為淬硬軸承鋼，外圈為軸承鋼。在內圈裝配時擠壓成型，軸承裝入軸承座后，在外圈上壓出端溝使軸承軸向固定。能承受徑向載荷和任一方向較小的軸向載荷。
(8)GE…DS型:外圈有裝配槽和潤滑槽。只限于大尺寸的軸承。能承受徑向載荷和任一方向較小的軸向載荷(裝配槽一邊不能承受軸向載荷)。
角接觸關節軸承
GAC…S型 內外圈均為淬硬軸承鋼，外圈有油槽和油孔。能承受徑向載荷和一方向軸向(聯合)載荷。
推力關節軸承
GX…S型 軸圈和座圈均為淬硬軸承鋼;座圈有油槽和油孔。能承受一方向的軸向載荷或聯合載荷(此時其徑向載荷值不得大于軸向載荷值 的0.5倍)。
