| 內徑 | 150 |
|---|---|
| 外徑 | 210 |
| 用途 | 軋機 |
| 執行質量標準 | 國標 |
| 滾動體類型 | 螺旋滾子 |
| 樣品或現貨 | 樣品 |
| 滾動體列數 | 雙列 |
| 使用特性 | 低溫 |
| 品牌 | 七類雙列圓錐滾子軸承系列 |
| 型號 | 352930 |
| 保持架及其材料 | HQ1陶瓷合金 |
| 軸承材質 | 高溫軸承鋼 |

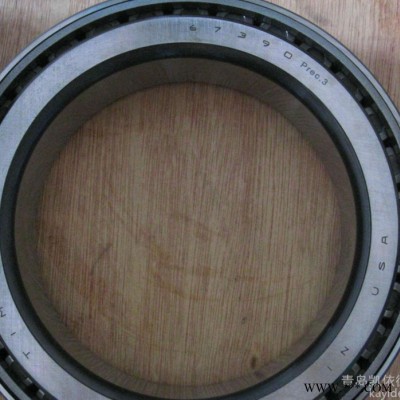

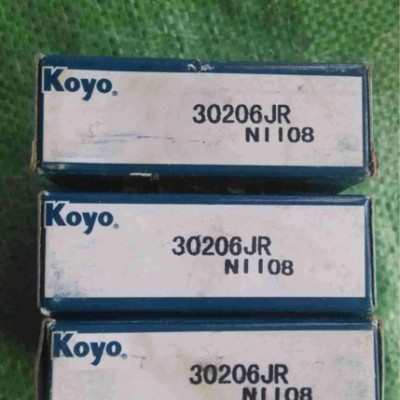

七類雙列圓錐滾子軸承系列 德州KOYO進口軸承 352930英制非標軸承現貨
24 GB/T23894-2009 滑動軸承銅合金鑲嵌固體潤滑軸承
25 GB/T23892.2-2009 滑動軸承穩態條件下流體動壓可傾瓦塊止推軸承第2部分：可傾瓦塊止推軸承的計算函數
27 GB/T23892.3-2009 滑動軸承穩態條件下流體動壓可傾瓦塊止推軸承第3部分：可傾瓦塊止推軸承計算的許用值
：瓦塊止推軸承的計算
29 GB/T23891.2-2009 滑動軸承穩態條件下流體動壓瓦塊止推軸承第2部分：瓦塊止推軸承的計算函數
30 GB/T23891.3-2009 滑動軸承穩態條件下流體動壓瓦塊止推軸承第3部分：瓦塊止推軸承計算的許用值
32019JR 2007119E 95mm 145mm 32mm 圓錐滾子軸承
32018JR 2007118E 90mm 140mm 32mm 圓錐滾子軸承
32017JR 2007117E 85mm 130mm 29mm 圓錐滾子軸承
32016JR 2007116E 80mm 125mm 29mm 圓錐滾子軸承
32015JR 2007115E 75mm 115mm 25mm 圓錐滾子軸承
32014JR 2007114E 70mm 110mm 25mm 圓錐滾子軸承
32013JR 2007113E 65mm 100mm 23mm 圓錐滾子軸承
32012JR 2007112E 60mm 95mm 23mm 圓錐滾子軸承
32011JR 2007111E 55mm 90mm 23mm 圓錐滾子軸承
32010JR 2007110E 50mm 80mm 20mm 圓錐滾子軸承
32009JR 2007109E 45mm 75mm 20mm 圓錐滾子軸承
32008JR 2007108E 40mm 68mm 19mm 圓錐滾子軸承
32007JR 2007107E 35mm 62mm 18mm 圓錐滾子軸承
32006JR 2007106E 30mm 55mm 17mm 圓錐滾子軸承
32005JR 2007105E 25mm 47mm 15mm 圓錐滾子軸承
32004JR 2007104E 20mm 42mm 15mm 圓錐滾子軸承
圓柱滾子軸承：
圓柱滾子與滾道為線接觸軸承。負荷能力大，主要承受徑向負荷。滾動體與套圈擋邊摩擦小，適于高速旋轉。根據套圈有無擋邊，可以分有NU、NJ、NUP、N、NF等單列圓柱滾子軸承，及NNU、NN等雙列圓柱滾子軸承。該軸承是內圈、外圈可分離的結構。
內圈或外圈無擋邊的圓柱滾子軸承，其內圈和外圈可以向軸向作相對移動，所以可以作為自由端軸承使用。在內圈和外圈的某一側有雙擋邊，另一側的套圈有單個擋邊的圓柱滾子軸承，可以承受一定程度的一個方向軸向負荷。一般使用鋼板沖壓保持架，或銅合金車制實體保持架。但也有一部分使用聚酰胺成形保持架。
圓柱滾子軸承屬于分離型軸承，安裝與拆卸非常方便。圓柱滾子軸承能承受較大的徑向負荷并適用于在高速運轉場合下使用引。
此類軸承允許內圈軸線與外圈軸線的角度誤差(傾斜度)很小，只有2′~4′。因此，對軸和軸承座的加工精度相對較高否則，容易在滾道接觸部位出現不均勻負荷或應力集中。但對滾子或滾道接觸母線進行修正后可以減少應力集中情況的發生。
圓柱滾子軸承根據裝用滾動體的列數不同，可以分為單列、雙列和多列圓柱滾子軸承等不同結構。不同結構軸承還表現在擋邊的位置設計方面。其中常用的圓柱滾子軸承有以下幾種形式:
單列圓柱滾子軸承:單列圓柱滾子軸承是可分離軸承，便于安裝和拆卸，兩個套圈都可以采用緊配合，修正的滾子和滾道之間的接觸線可以減小應力集中。
31330JR 27330E 150mm 320mm 82mm 圓錐滾子軸承
31328JR 27328E 140mm 300mm 77mm 圓錐滾子軸承
31326JR 27326E 130mm 280mm 72mm 圓錐滾子軸承
31324JR 27324E 120mm 260mm 68mm 圓錐滾子軸承
31322JR 27322E 110mm 240mm 63mm 圓錐滾子軸承
31321JR 27321E 105mm 225mm 58mm 圓錐滾子軸承
31320JR 27320E 100mm 215mm 56.5mm 圓錐滾子軸承
30336JR 7336E 180mm 380mm 83mm 圓錐滾子軸承
30334JR 7334E 170mm 360mm 80mm 圓錐滾子軸承
30332JR 7332E 160mm 340mm 75mm 圓錐滾子軸承
30330JR 7330E 150mm 320mm 72mm 圓錐滾子軸承
30328JR 7328E 140mm 300mm 67.75mm 圓錐滾子軸承
30326JR 7326E 130mm 280mm 63.75mm 圓錐滾子軸承
30324JR 7324E 120mm 260mm 59.5mm 圓錐滾子軸承
30322JR 7322E 110mm 240mm 54.5mm 圓錐滾子軸承
30321JR 7321E 105mm 225mm 53.5mm 圓錐滾子軸承
30320JR 7320E 100mm 215mm 51.5mm 圓錐滾子軸承
30319JR 7319E 95mm 200mm 49.5mm 圓錐滾子軸承
30319DJR 27319E 95mm 200mm 49.5mm 圓錐滾子軸承
30318JR 7318E 90mm 190mm 46.5mm 圓錐滾子軸承
30318DJR 27318E 90mm 190mm 46.5mm 圓錐滾子軸承
30317JR 7317E 85mm 180mm 44.5mm 圓錐滾子軸承
30317DJR 27317E 85mm 180mm 44.5mm 圓錐滾子軸承
30316JR 7316E 80mm 170mm 42.5mm 圓錐滾子軸承
30316DJR 27316E 80mm 170mm 42.5mm 圓錐滾子軸承
30315JR 7315E 75mm 160mm 40mm 圓錐滾子軸承
30315DJR 27315E 75mm 160mm 40mm 圓錐滾子軸承
30314JR 7314E 70mm 150mm 38mm 圓錐滾子軸承
30314DJR 27314E 70mm 150mm 38mm 圓錐滾子軸承
30313JR 7313E 65mm 140mm 36mm 圓錐滾子軸承
雙列圓柱滾子軸承:雙列圓柱滾子軸承屬于游動軸承，其可分離性使安裝和拆卸很方便。兩個套圈均可以采用緊配合。雙列圓柱滾子軸承幾乎不允許有傾斜角。
單列圓柱滾子軸承
N、NU型
N型軸承的外圈無擋邊，內圈的兩側有擋邊?？梢栽试S軸相對軸承座之間在軸向兩個方向上的位移。NU型的軸承外圈兩側有擋邊，內圈無擋邊。也可以允許軸相對軸承座之間在軸向兩個方向上的位移。因此,該類結構適用于作為游動端軸承使用。
NJ、NF型
NJ型軸承的外圈兩側有擋邊，內圈單側有擋邊?？梢猿惺芤欢康膯蜗蜉S向負荷。NF型的外圈單側有擋邊，內圈兩側有擋邊。也可承受一定量的單向軸向負荷。因此，該類結構適用于作為單方向的軸向定位軸承用。
NUP、NFP型
NUP型的軸承是外圈兩側有擋邊，內圈一側帶(固定)單擋邊，而另一側為可分離的平擋圈?？梢猿惺芤欢康碾p向軸向負荷。
NFP型的軸承外圈一側帶(固定)單擋邊，而另一側為可分離的平擋圈，內圈兩側有擋邊。也可以承受一定量的雙向軸向負荷。該類結構軸承可以限制軸相對于軸承座在軸向兩個方向的位移。因此,適合于作為固定端軸承使用。
