產地	江蘇蘇州
電流	直流
工作電壓	220
工作形式	點焊
激光功率	1
用途	焊接
整機功率	1
品牌	OKOWA
型號	OA-32p

蘇州多工位脈沖熱壓焊接機 連板HOTBAR焊接設備**



1.1特點：

n、脈沖加熱方式，雙層隔熱裝置，采用高精度溫控系統，溫度準確控制。n、采用PLC控制系統，確保系統工作穩定可靠。n、觸摸屏LCD顯示輸入，中文菜單，所有參數設置瀏覽簡潔直觀。n、采用XY兩軸機械手進行多段走料壓接。n、每次壓接的溫度控制曲線可以根據客戶需要保成下來。

1.2用途：

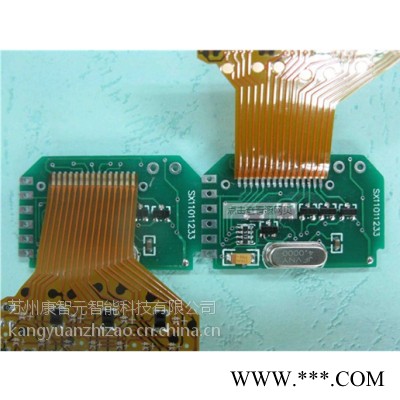

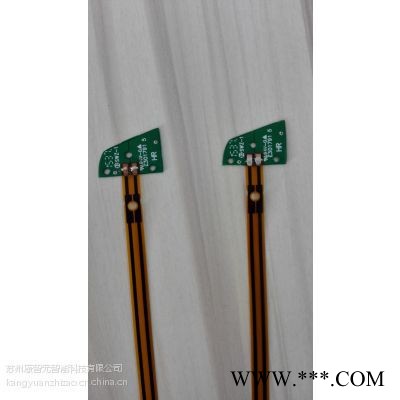

n  適用于高密度FPC/FFC與PCB/LCD壓接和觸摸屏生產工藝中。



機器規格參數:

1.控制系統：

西門子  PLC

MMI（觸摸屏）：臺灣威綸  彩色觸摸屏

溫度控制器  ：RKC  溫控器

壓頭驅動  ：亞德客氣缸（可選SMC氣缸）

旋轉驅動  ：日本SMC  旋轉氣缸

加熱系統  ：一套脈沖單頭加熱系統

XY平臺多段送料：松下伺服電機+絲桿（X軸行程550mm,Y軸行程400mm）

機架結構：高強硬度鋁型材陽極處理

氣壓顯示及調節：亞德客壓力表及調壓閥(可選SMC氣壓表)

熱壓頭自重消除：反向氣壓消除壓頭自重

熱壓頭  ：Max: 80mm鈦合金（根據客戶產品制作壓頭）

熱壓治具  ：鋁合金/電木治具（根據客戶產品制作模具）

平臺尺寸MAX:400X600(MM)

2.熱壓參數

加熱方式：脈沖式加熱

升溫段數：  可設置接觸溫度、分離溫度及一至四段工作溫度

溫度設定范圍：室溫 --- 450 ℃(每一設定Step 1℃)

溫差精度：±5℃

溫度顯示：實時溫度曲線顯示、熱壓參數值顯示兩種選擇

熱壓時間:  1 --- 99秒

焊接壓力：  Min 2 --- Max 8 kgf

程序存儲容量：20組



CPK值： Cpk >= 1.33

工件固定方式：模具固定加真空吸附

焊接溫度曲線：可以保存

工作方式：  可選擇手動、自動模式

手動模式：可單獨控制每個機構的相應動作

安全保護：安全門加安全光柵

自動模式：設定好工作參數，按啟動按鈕，設備自動工作

不良品：<0.5%（根據具體產品工藝會有所差異）

生產效率：  約：6S--10S（一次壓兩個產品，壓接效率約600PCS/h）

熱壓精度：  Pitch 0.1mm

工作氣壓：  0.5 --- 0.7 Mpa

安全配置：  左右雙啟動按鈕，急停按鈕，氣壓異常檢測及報警；壓頭防落下裝置。

3.電源

主電源規格  ：AC 220V±10%，50Hz，3000W(平均功率1000W)

其它內部電源：DC 24V

4.機臺外觀規格

機身尺寸（約）：1100mm(L)×850mm(W)×1850mm(H)(高度加三色燈的高度)

機身重量（約）：450kg
