| 類型 | 機械設備 |
|---|---|
| 材質 | 不銹鋼 |
| 產地 | 江西南昌 |
| 種類 | 機械設備 |
| 品牌 | 江西森源 |
| 型號 | JPS |
| 加工定制 | 是 |
| 打樣周期 | 1-3天 |
| 加工周期 | 4-7天 |
| 質量認證 | CCC |
| 年剩余加工能力 | 5000臺 |
| 年最大加工能力 | 8000臺 |
產品概述

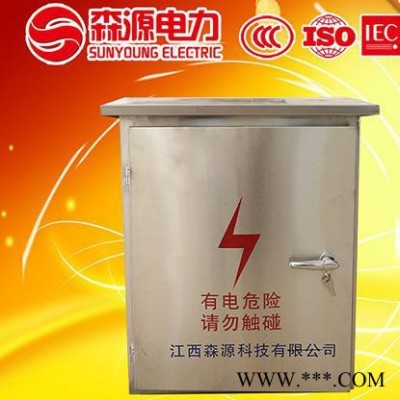

JPS型低壓綜合補償配電柜是由江西森源科技有限公司根據電力系統輸送電能的技術要求，結合多年研制生產電力設備的實踐經驗，開發的新型低壓綜合補償配電柜，是為電力部門和電力用戶專門設計，是及保護、計量、測量、補償、通訊、防雷電為一體現代化新型產品?？梢栽谌梭w觸電時提供間接接觸保護；也能夠有效的補償無功功率，提高電能質量，降低損耗，是不可缺少的節能設備。同時本設備能夠提供配電運行數據，為制定經濟、安全的電力運行方案和設備增容等提供一套完整的科學依據。
一、用途
JPS系列低壓綜合補償配電柜主要用于低壓電網的漏電、過載保護、防雷及無功功率補償，以提高安全用電和電網功率因數，降低線路損耗，改善電能質量。該系列低壓綜合補償配電柜以智能型無功功率控制器為核心，利用無觸點容性開關或電容型接觸器作為電容器組的投切器件，根據電網功率因數自動進行投切電容，確保電網始終具有較高的功率因數。JPS3型低壓綜合補償配電柜的補償元件為電容器，可用于諧波不高的場合；JPS 31型低壓綜合補償配電柜的補償元件同樣為電容器，但能根據各相的負荷具狀進行分相投切，JPS H型低壓綜合補償配電柜的補償元件由電容器與電抗器相串聯組成，具有諧波抑制功能，可用于諧波較高的場合。
二、使用條件
1．環境溫度：-30℃～ 52℃ 。
2．相對濕度：不超過90%。
3．周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在。
4．海拔高度：不超過2500m。
5．安裝地點無劇烈振動及顛簸，安裝傾斜度不大于5度。
注：若有特殊環境使用條件，請在訂貨時與我公司協商。
三、執行標準
ICE439 《低壓成套開關設備和控制設備》
GB7251 《低壓成套開關設備》
GB3983.1-89 《低電壓并聯電容器》
GB12747-91 《自愈式低電壓并聯電容器》
DL/T597-1996 低壓無功補償器訂貨技術條件
GB/T15576-1995 低壓無功功率靜態補償裝置總技術條件
DL500-92 電壓監測儀訂貨技術條件
GB9466-88 低壓成套開關設備基本試驗方法
GB1497-85 低壓電器基本標準
GB1208-1997 電流互感器
GB4942.2-85 低壓電器外殼防護等級
四、結構特點
1．綜合補償配電柜內部主要元器件有漏電保護器、電容器、電抗器（JPS H型）、刀熔開關（或刀開關，兩選一）、熔斷器（或小空開）、接觸器（或可控硅；復合開關）、控制器等組成；JPS H型無功補償柜可根據用戶要求可進行模塊化設計，模塊集電容器、電抗器、熔斷器、接觸器于一體，結構緊湊、布局新穎。
2．柜體面板上有功率因數表、電流表、電壓表（或電源指示燈，兩選一）等，方便用戶進行實時觀測；柜體頂部設有散熱用的風機（可選），由溫控開關控制，面板上具有控制風機的手動/自動轉換開關。
3．柜體采用優質冷軋鋼板或不銹鋼板制成，平整性好，外表面作噴塑處理（不銹鋼板可選），防腐能力強；內部框架采用鍍鋅鋼板、覆鋁鋅鋼板或不銹鋼板（可選），確保較好的導電性和防腐性。
4. 保護功能齊全：有短路、過載、過壓、欠壓、缺相、剩余電流（漏電）、電源側斷零線等保護；各項參數設定方便；當外部有相關故障發生時自動退出運行，送電后自動恢復運行（主開關有自動重合閘功能）。
五、技術參數
1．額定電壓：220V，380V(400V)，660V
2．額定頻率：50Hz
3．額定補償容量：4～600kvar
4．運行電壓范圍：0.8～1.1Un
5．電容器接線方式：“△”或“Y”。
6．測量誤差：電壓：0.5% 電流：1.0% 無功：1.0%。
7．投切方式：三相自動投切（JPS 3型），分相投切（JPS 1型），三相單相自動投切（JPS 31型）。
8．投切延時：1～999秒可調。
六、典型型號技術數據及外形尺寸
1 基本電氣參數
JPS系列綜合補償配電柜參考技術參數
| 型號 | 補償容量 | 投切元件 | 外形尺寸 | 備注 | ||
| 寬 | 深 | 高 | ||||
| JPS-63-10/2-3J | 10 | 選： J-接觸器 K-可控硅 F-復合開關 | 450 | 350 | 850 | 本參數以實物的實際尺寸為準 |
| JPS-63-18/3-3J | 18 | |||||
| JPS-100-20/2-3J | 20 | 500 | 400 | 1100 | ||
| JPS-100-30/3-3J | 30 | |||||
| JPS-160-30/3-3J | 30 | |||||
| JPS-160-48/4-3J | 48 | |||||
| JPS-200-48/4-3J | 48 | 650 | 550 | 1300 | ||
| JPS-200-60/5-3J | 60 | |||||
| JPS-250-60/4-3J | 60 | |||||
| JPS-250-75/5-J | 75 | |||||
| JPS-315-75/5-3J | 75 | 1100 | 550 | 1100 | ||
| JPS-315-90/6-3J | 90 | |||||
| JPS-315-100/5-3J | 100 | |||||
| JPS-400-100/5-3J | 100 | |||||
| JPS-400-120/6-3J | 120 | |||||
| JPS-500-125/5-3J | 125 | 1200 | 600 | 1200 | ||
| JPS-500-150/6-3J | 150 | |||||
| JPS-630-150/5-3J | 150 | |||||
| JPS-630-180/6-3J | 180 | |||||
注：上表所列的外形尺寸為本公司的常規尺寸，可以根據所裝元件不同及用戶的需要做出適當改動。
2 主要工作原理
JPS系列低壓綜合補償配電柜，通過剩余電流動作斷路器來實現對人身觸電危險提供間接接觸保護，也可對線路或用電設備的接地故障、過電流、短路、欠電壓及缺相和電源側斷零線等進行保護。
柜內裝設的自動無功補償控制器動作，自動控制柜內并聯電容器組的投入和切除，使電網的無功消耗保持在最低狀態，從而提高電網電壓質量，減少輸電系統和變壓器的損耗。由于電力負荷帶有隨機性，三相負荷特別是無功負荷并不總是平衡的，某一相負荷的功率因數接近1而另一相的功率因數卻很低的現象經常存在，JPS D裝置可以對三相中的每一相都按1～3kvar為單位進行精密步進補償，即單相無功補償。
