| 表面處理 | 不銹鋼 |
|---|---|
| 材質 | 不銹鋼 |
| 產地 | 江西南昌 |
| 產品認證 | CCC |
| 額定電流 | 630A |
| 額定電壓 | 380V |
| 額定頻率 | 50（Hz） |
| 結構形式 | 懸掛式 |
| 外殼材質 | 不銹鋼 |
| 執行質量標準 | 國標 |
| 殼體防護等級 | IP44 |
| 母線額定電流 | 630（A） |
| 品牌 | 江西森源 |
| 型號 | JP-630KVA |
| 加工定制 | 是 |
一、產品概述

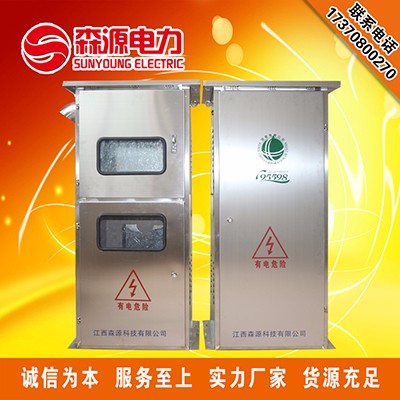

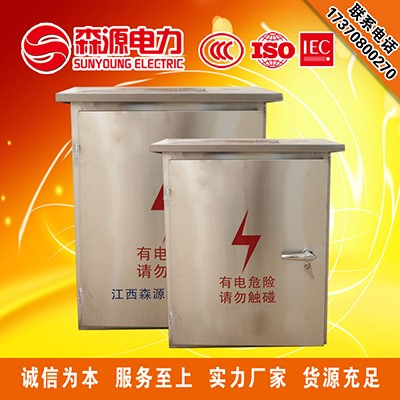

JPS型低壓綜合補償配電柜是由江西森源科技有限公司根據電力系統輸送電能的技術要求，結合多年研制生產電力設備的實踐經驗，開發的新型低壓綜合補償配電柜，是為電力部門和電力用戶專門設計，是集保護、計量、測量、補償、通訊、防雷電為一體現代化新型產品?？梢栽谌梭w觸電時提供間接接觸保護；也能夠有效的補償無功功率，提高電能質量，降低損耗，是不可缺少的節能設備。同時本設備能夠提供配電運行數據，為制定經濟、安全的電力運行方案和設備增容等提供一套完整的科學依據。
二、使用條件
1．環境溫度：-30℃～ 52℃。
2．相對濕度：不超過90%。
3．周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在。
4．海拔高度：不超過2500m。
5．安裝地點無劇烈振動及顛簸，安裝傾斜度不大于5度。
注：若有特殊環境使用條件，請?jiān)谟嗀洉r(shí)與我公司協商。
三、技術參數
1．額定電壓：220V，380V(400V)，660V
2．額定頻率：50Hz
3．補償容量設置：1～600kvar，極差為1、2、3、4、5、8、10、15、20可選
4．運行電壓范圍：0.8～1.1Un
5．電容器接線方式：“△”或“Y”。
6．測量誤差：電壓：0.5%電流：1.0%無功：1.0%。
7．投切方式：三相自動投切（JPS 3型），分相投切（JPS 1型），三相單相自動投切（JPS 31型）。
8．投切延時：1～999秒可調。
9、最大允許過電流：1.3～1.5倍頻定電流。
10、控制路數：1～4路、1～12路、1～16路、1～20路（可選）。
11、功率因數：投入門限0.9～0.95可調，切除門限0.98～1可調(精度0.01級)。
12．電抗器電抗率選用：6%、7%、12%、13%，根據電網諧波狀況或根據用戶要求確定（JPS H型）。
JPS系列綜合補償配電柜參考技術參數
| 型號 | 補償容量 | 投切元件 | 外形尺寸 | 備注 | ||
| 寬 | 深 | 高 | ||||
| JPS-63-10/2-3J | 10 | 選： J-接觸器 K-可控硅 F-復合開關 | 450 | 350 | 850 | 本參數以實物的實際尺寸為準 |
| JPS-63-18/3-3J | 18 | |||||
| JPS-100-20/2-3J | 20 | 500 | 400 | 1100 | ||
| JPS-100-30/3-3J | 30 | |||||
| JPS-160-30/3-3J | 30 | |||||
| JPS-160-48/4-3J | 48 | |||||
| JPS-200-48/4-3J | 48 | 650 | 550 | 1300 | ||
| JPS-200-60/5-3J | 60 | |||||
| JPS-250-60/4-3J | 60 | |||||
| JPS-250-75/5-J | 75 | |||||
| JPS-315-75/5-3J | 75 | 1100 | 550 | 1100 | ||
| JPS-315-90/6-3J | 90 | |||||
| JPS-315-100/5-3J | 100 | |||||
| JPS-400-100/5-3J | 100 | |||||
| JPS-400-120/6-3J | 120 | |||||
| JPS-500-125/5-3J | 125 | 1200 | 600 | 1200 | ||
| JPS-500-150/6-3J | 150 | |||||
| JPS-630-150/5-3J | 150 | |||||
| JPS-630-180/6-3J | 180 | |||||
注：上表所列的外形尺寸為本公司的常規尺寸，可以根據所裝元件不同及用戶的需要做出適當改動。
江西森源科技有限公司----江西省南昌市高新技術開發區招商引進的企業之一，高新政府扶持新三板上市企業之一，與華泰聯合證卷公司簽署合作協議，專業從事配電網設備的研發、生產和銷售服務。這些年來向江西省50多個市、縣提供了大量的電力設備產品，與用戶建立了良好業務關系，贏得了良好信譽；產品還遠銷到湖南、貴州、廣西、云南、遼寧等省區，部分產品還出口美國、日本、韓國、加拿大、緬甸、老撾等國家。
公司秉承“修身、齊家、治企、興邦”企訓，開拓進取，獲得驕人業績，公司是“ISO9001”質量體系認證企業，公司的低壓產品通過了“3C”認證（低壓產品屬國家強制性認證產品），高壓產品送國家法定檢測試驗機構型式試驗，均獲通過。2008年被南昌市工商行政管理局授予“重合同守信用單位”榮譽稱號。
江西森源科技有限公司大力推行ISO9000，在行業內率先取得了全國電氣產品生產許可證，為江西森源科技產品和今后服務提供了強有力的保障。
我們主要生產真空斷路器（ZW32、VS1、VJ1系列）、熔斷器（噴射式、跌落式）、避雷器、JP柜和高低壓成套開關設備（產品種類涵蓋分別有低壓系列PGL、GGD、GCK、GBD、MNS、高壓系列XGN15、KYN48，中壓系列XGN15型10kV環網柜等），同時我們的研發團隊不斷根據市場的需求，開發出更多更好的電力產品來滿足廣大客戶的需求。
公司專業從事配電網設備的研發、生產和銷售。如果您對江西森源開關柜感興趣，或需要定制，歡迎撥打熱線電話400-651-0791,江西森源科技，竭誠為您服務。
