| 內膽容積 | 80L |
|---|---|
| 工作室尺寸 高寬深 | 400*500*400 |
| 電源電壓 預裝功率 | AC380V/21KW AC380V/22KW |
| 蓄冷溫 | A：-60～150℃ / B: -70～150℃ |
| 沖擊能量 | 300J |
| 外形尺寸 | 400*350*500mm |
| 執行標準 | 行標 |
| 品牌 | 越環試驗設備 |
| 型號 | YHTST-80A YHTST-80B |
| 加工定制 | 是 |
| 打樣周期 | 6-7天 |
| 沖擊速度 | 3.5m/s |

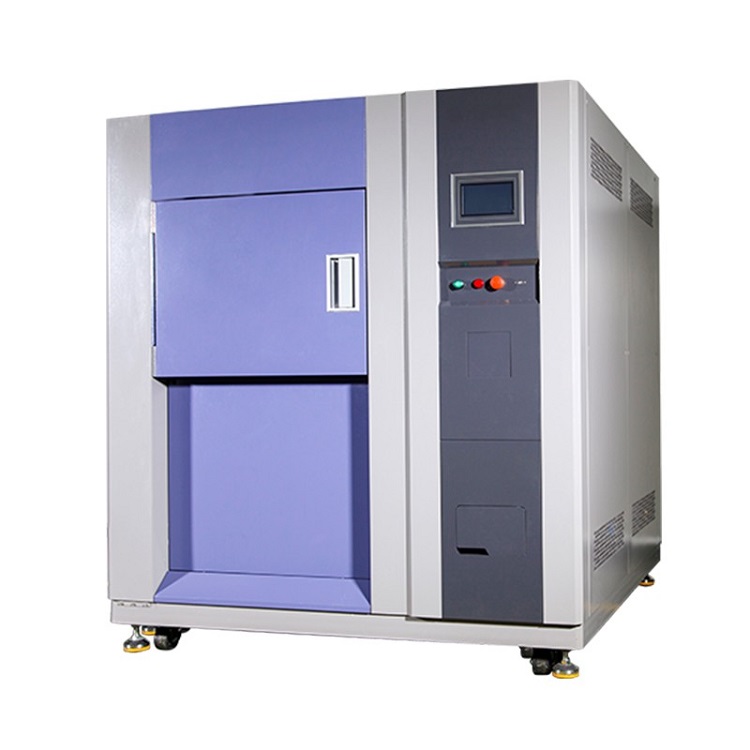

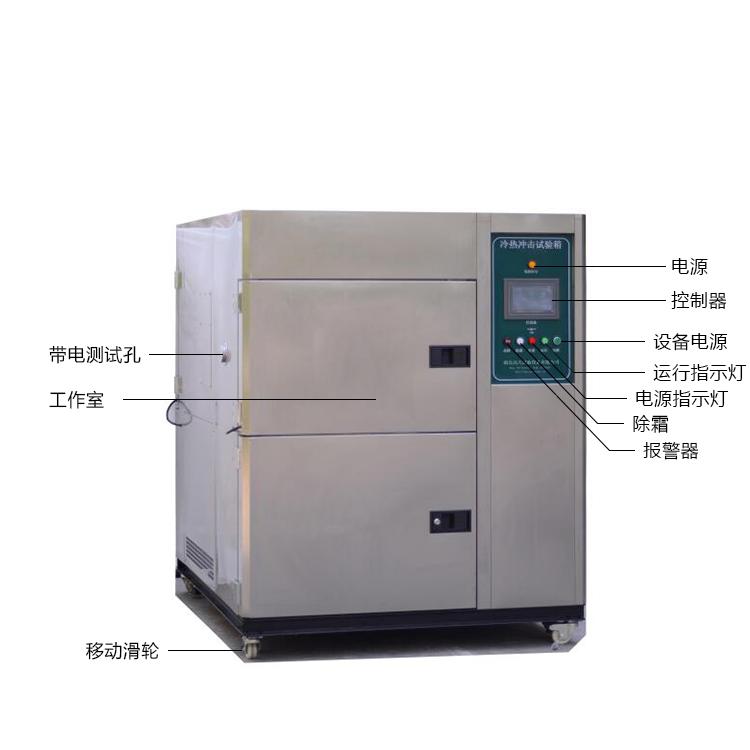

冷熱沖擊試驗箱是金屬、塑料、橡膠、電子等材料行業必備的測試設備，用于測試材料結構或復合材料，在瞬間下經極高溫及極低溫的連續環境下忍受的程度，得以在最短時間內檢測試樣因熱脹冷縮所引起的化學變化或物理傷害。
GB/T2423.1-2008(IEC60068-2-1:2007) 低溫試驗方法 Ab
GB/T2423.2-2008(IEC60068-2-2:2007) 高溫試驗方法Bb
GB2423.22-87溫度變化試驗方法
GJB150.5-86溫度沖擊試驗
GJB360.7-87溫度沖擊試驗
GJB367.2-87溫度沖擊試驗
技術規格表（內膽容積或根據用戶要求非標定制尺寸）
| 產品型號 | YHTST-80A YHTST-80B | YHTST-100A YHTST-100B | YHTST-150A YHTST-150B | YHTST-252A YHTST-252B | YHTST-500A YHTST-500B | YHTST-1000A YHTST-1000B |
| 內膽容積 | 80L | 100L | 150L | 252L | 500L | 1000L |
| 工作室尺寸 高寬深 | 400*500*400 | 400*500*500 | 500*600*500 | 600*700*600 | 900*800*700 | 1000*1000*1000 |
| 電源電壓 預裝功率 | AC380V/21KW AC380V/22KW | AC380V/22kw AC380V/23kw | AC380V/28KW AC380V/35KW | AC380V/35KW AC380V/45KW | AC380V/45KW AC380V/50KW | AC380V/50KW AC380V/55KW |
| 蓄冷溫度范圍 | A：-60～150℃ / B: -70～150℃ | |||||
| 沖擊溫度范圍 | A：-40～150℃ / B: -55～150℃ （恢復時間≤5min） | |||||
| 冷卻方式 | 風冷 / 水冷 | |||||
| 溫度波動度 | ±0.5℃ | |||||
| 溫度均勻度 | ±2℃ | |||||
| 全程平均 升溫速率 | 1～3℃/min （或根據用戶要求定制） | |||||
| 全程平均 降溫速率 | ≥1℃/min （或根據用戶要求定制） | |||||
| 工作環境 | ﹢5℃～25℃ | |||||
| 備注說明 | 以上指標均為箱內無試樣負載情況下且環境平均溫度≤25℃測試所得（有特殊說明者除外） | |||||
測試環境條件：環境溫度為+5～+28℃、相對濕度≤85%、試驗箱內無試樣條件下
測試方法：GB/T 2423.1-2001、GB/T 2423.2-2001、GB/T 2423.22-2001、GJB 150.3-2001
高/低溫區溫度范圍
1.高溫區部分：室溫～180℃
2.低溫區部分：-10℃～-75℃
溫度測試范圍：-65～150℃
高低溫轉換時間：≤10S
高低溫恢復時間：3～5min（非線性空載下）
控制精度：溫度：±0.2℃ （指控制器設定值和控制器實測值之差）
溫度波動度：≤0.5℃（溫度波動度為中心點實測溫度和溫度之差的一半）
溫度誤差：≤±1℃（工作室溫度控制器顯示值的平均溫度減去中心點實測的平均溫度）
溫度均勻度：≤2.0℃（溫度均勻度為每次測試中實測溫度和溫度之差的算術平均值）
預熱區升溫平均速度：≥3℃/min（非線性）
預冷區降溫平均速度：≥2℃/min（非線性）
工作方式：采用二元復疊制冷方式
制冷壓縮機：全封閉低噪音活塞式壓縮機
蒸發器：外翅片內螺紋管式換熱器（采用紫銅加清水鋁膜特殊工藝定制）
冷凝器：（水冷式：殼管式換熱器）
節流裝置：膨脹閥+毛細管
除霜裝置：程序自動控制除霜周期（可手動控制），采用熱沖霜的控溫原理，PID無極調節壓縮機排氣導入量，高效節能
板式熱交換器：不銹鋼釬焊板式換熱器
制冷機控制方式：1.控制系統根據試驗條件自動調節制冷機運行節能工況
2.蒸發器制冷量由控制系統驅動電磁閥切換
3.壓縮機回氣冷卻回路
制冷劑：R404a/R23（臭氧耗損指數均為0，R23為復疊式制冷系統采用）
1.地面平整，通風良好
2.設備周圍無強烈振動
3.設備周圍無強電磁場影響
4.設備周圍無易燃、易爆、腐蝕性物質和粉塵
5.設備周圍留有適當?shù)氖褂眉熬S護空間
1.冷熱沖擊箱 應固定每3個月清洗一次冷凝器：對于冷凍系統采用風冷冷卻的，應定期檢修冷凝風機，并對冷凝器進行去污除塵，以保證其良好的通風換熱性能；對于冷凍系統采用水冷冷卻的，除了要保證其進水壓力、進水溫度在規定范圍內，還必須保證相應流量，并定期對冷凝器內部進行清洗除垢，以獲取其持續的換熱性能。
2冷熱沖擊箱 如是長時間做低溫時，當做完一個周期后，應設定溫度為110度，小幅度開箱門做兩個小時除霜處理。同時應堅持每次試驗完畢后，將溫度設定在環境溫度附近，工作30分鐘左右，再切斷電源，并擦干凈工作室內壁。
3.冷熱沖擊箱 應定期清洗蒸發器：因試品的潔凈等級各異，在強制風循環作用下，蒸發器上會凝聚很多塵埃等小顆粒物體，應定期進行清洗。
低溫試驗箱循環風葉、冷凝器風機清潔和校平衡：與清洗蒸發器相似，因試驗箱的工作環境各異，循環風葉、冷凝器風機上會凝聚很多塵埃等小顆粒物體，應定期進行清洗。
4.冷熱沖擊冷熱沖擊箱箱 水路、加濕器清洗：若水路不暢、加濕器結垢易導致加濕器干燒，可能損壞加濕器，所以必須定期對水路、加濕器進行清洗。
5.冷熱沖擊箱 設備若需搬遷在華凱公司技術人員指導下進行，以免造成設備損壞，如客戶自行搬遷，一定要有專業的電工，確認電路正確后再開機運行，不然會燒壞設備相關元器件。
6.冷熱沖擊箱 長期停機不使用，應定期每半月通電，通電時間不小于1小時，并檢測設備相關零部件運行是否正常。
1、安全可靠的接地保護裝置
2、電源欠壓、缺相保護
3、獨立的工作室超溫保護
4、制冷機超壓、過載、油壓欠壓保護；
5、加熱器短路、過載保護
