| 加工定制 | 是 |
|---|---|
| 額定電流 | 10-100A（A） |
| 短路關合電流 | /（KA） |
| 殼體防護等級 | IP54或IP65 |
| 外形尺寸 | 400*300*160（mm） |
| 產品認證 | CCC |
| 外殼材質 | 不銹鋼 |
| 訂貨號 | JXF |
| 最小包裝數 | 1臺 |
| 規格 | 400*300*160 |
| 額定電壓 | 220/380 |
| 支路數 | DIPA20 TA，T4 4、6、8、10、12 |
| 防腐等級 | WF2 |
| 品牌 | 一開電氣 |
| 型號 | JXF |
非標可定制
一、適用范圍：
1．1區、2區危險場所。
2．IIB級，溫度組別為T1-T4的**性氣體環境。
3．適用于可燃性粉塵場所。
4．戶內、戶外均可。
二、型號含義：
1、304不銹鋼材質，經裁剪、車銑，拋焊等工藝而成，外形美觀，防強腐蝕；
2、內裝CN65、NC100H高分?jǐn)嘈⌒蛿嗦菲?、接觸器、熱繼電器、按鈕及指示燈等元件，可作為照明、動力電機控制用途；
3、具有過載、短路保護功能；
4、模塊結構，各種回路可根據需要自由組裝；
5、可根據用戶要求特制，如加裝電泳保護器、電流表、電壓表等；
6、鋼管或電纜布線。
三、產品特點：

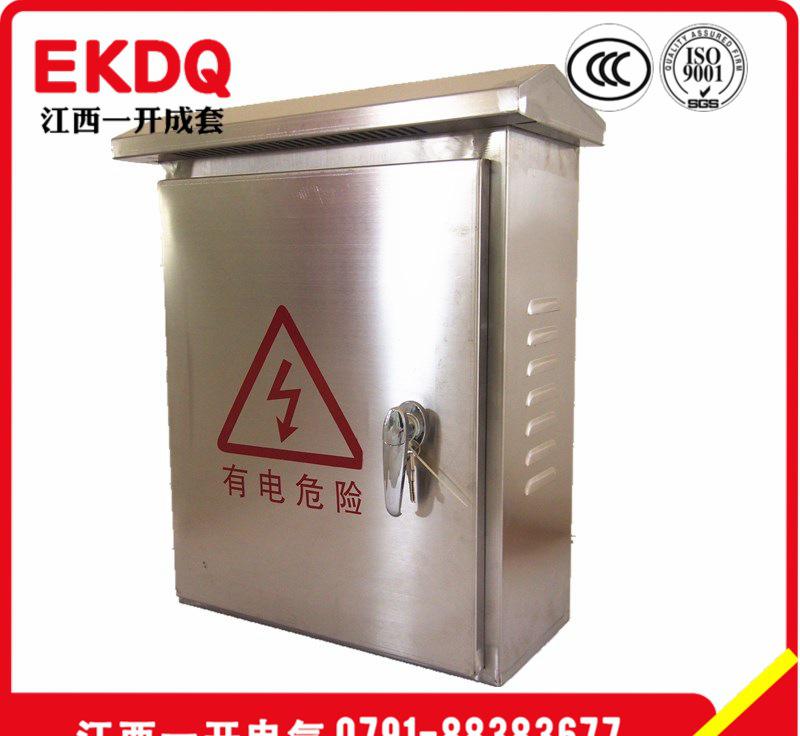

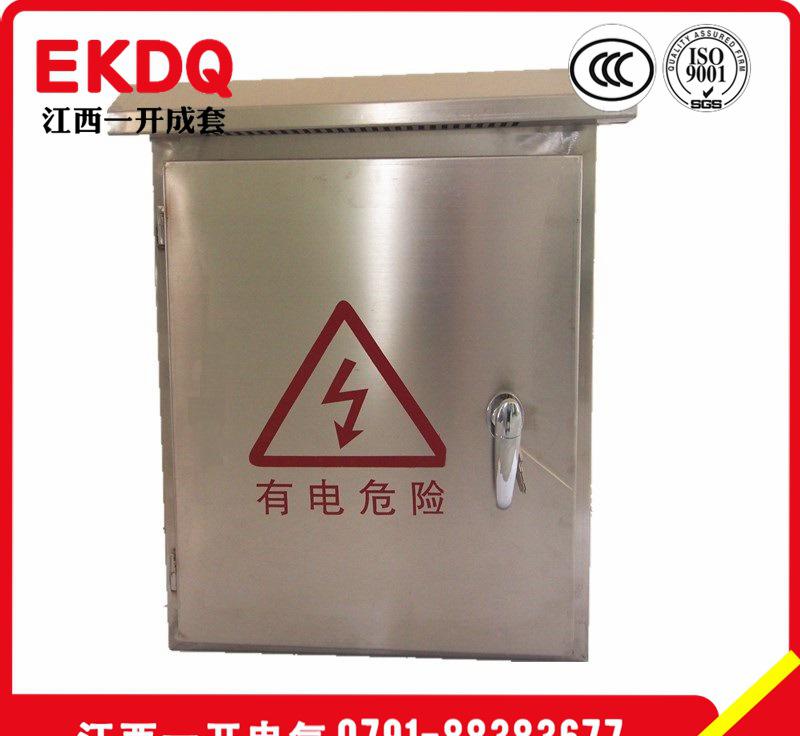

1． 本產品為隔爆型，分隔爆型主腔和接線腔，采用**SS304不銹鋼板折彎焊接成形，具有外形美觀、耐腐蝕，抗靜電耐沖擊等優良性能。內裝斷路器及信號燈元件。
2． 蓋板上設有專用操縱機構，可實現全封閉操作。產品在惡劣環境下也可正常操作。
3． 所有緊固件均采用抗強腐蝕的304不銹鋼緊固件。
4． 鋼管或電纜布線均可。
5． 可根據用戶要求特制。
四、主要參數：
防腐等級 | 額定電壓（V） | 額定電流（A） | 防爆標志 | 支路數 | 防護等級 |
WF2 | 220/380 | 10-100A | ExdIIBT4 | DIPA20 TA，T4 4、6、8、10、12 | IP54或IP65 |
五、訂貨須知：
用戶在訂貨時，須注明配電箱的回路數、回路電流及斷路器的極數，若帶總開關則需注明總開關電流及極數，并注明進出線口方向、數量、大小。若照明、動力及漏電等混配時，則需提供原理圖。
六、由于產品變化種類比較多，外形安裝尺寸及拼裝形式需與客戶交底后另行提供。
分類:
按結構特征和用途分類：
（1）固定面板式開關柜，常稱開關板或配電屏。它是一種有面板遮攔的開啟式開關 柜，正面有防護作用，背面和側面仍能觸及帶電部分，防護等級低，只能用于對供電連續性 和可靠性要求較低的工礦企業，作變電室集中供電用。
（2）防護式（即封閉式）開關柜，指除安裝面外，其它所有側面都被封閉起來的一種低 壓開關柜。這種柜子的開關、保護和監測控制等電氣元件，均安裝在一個用鋼或絕緣材料 制成的封閉外殼內，可靠墻或離墻安裝。柜內每條回路之間可以不加隔離措施，也可以采 用接地的金屬板或絕緣板進行隔離。通常門與主開關操作有機械聯鎖。另外還有防護式 臺型開關柜（即控制臺），面板上裝有控制、測量、信號等電器。防護式開關柜主要用作工 藝現場的配電裝置。
（3）抽屜式開關柜。這類開關柜采用鋼板制成封閉外殼，進出線回路的電器元件都安 裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。功能單元與母線或電纜 之間，用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。 每個功能單元之間也有隔離措施。抽屜式開關柜有較高的可靠性、安全性和互換性，是比 較先進的開關柜，目前生產的開關柜，多數是抽屜式開關柜。它們適用于要求供電可靠性 較高的工礦企業、高層建筑，作為集中控制的配電中心。
（4）動力、照明配電控制箱。多為封閉式垂直安裝。因使用場合不同，外殼防護等級 也不同。它們主要作為工礦企業生產現場的配電裝置。
用途：
便于管理，當發生電路故障時有利于檢修。
配電箱和配電柜、配電盤、配電憑等，是集中安裝開關、儀表等設備的成套裝置。
常用的配電箱有木制和鐵板制兩種，現在哪兒的用電量都挺大的，所以還是不銹鋼的用的比較多。
配電箱的用途：當然是方便停、送電，起到計量和判斷停、送電的作用。
