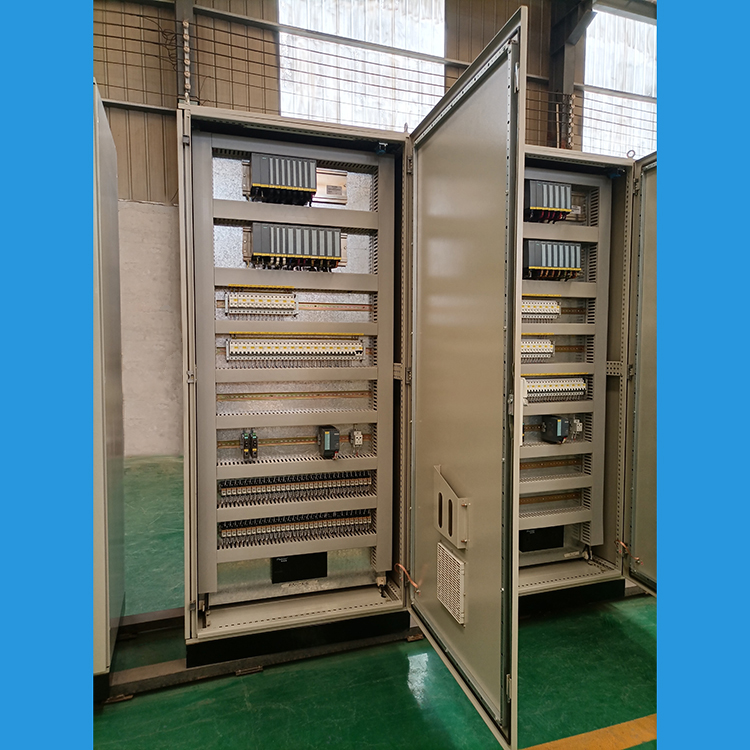

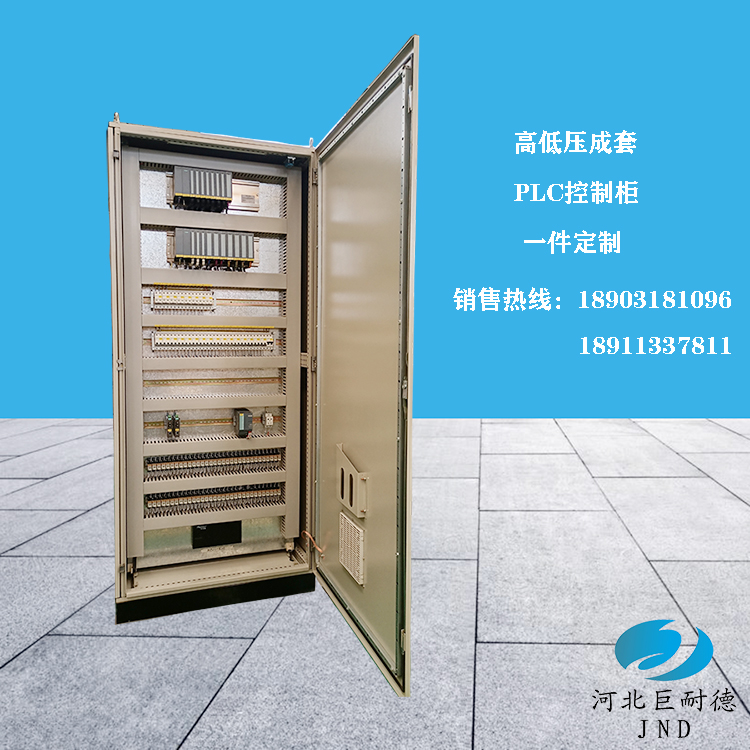

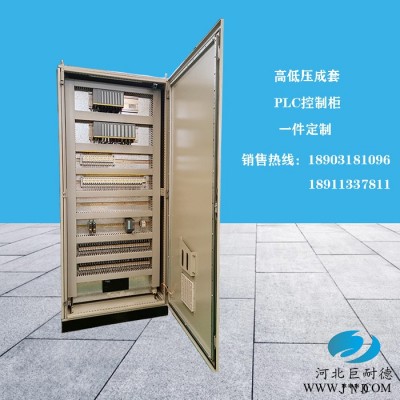

柜體結構組成

1. PLC控制柜側面及前后門均采用2.0mm厚冷軋鋼板制作，兩側采用1.5mm厚冷軋鋼板制作。

2. PLC控制柜前后開門，前門設計玻璃視窗（玻璃視窗以觀察到柜內PLC及主要設備工作狀態 并保證門體整體美觀為準，幾個控制柜門應保持一致），后為雙開門。

3. 柜下部距底100mm設蓋板，蓋板分前后兩塊，每塊蓋板在兩邊靠近線槽處設200mm*100mm出線孔，蓋板應為2.0mm厚鋼板，并加筋條。

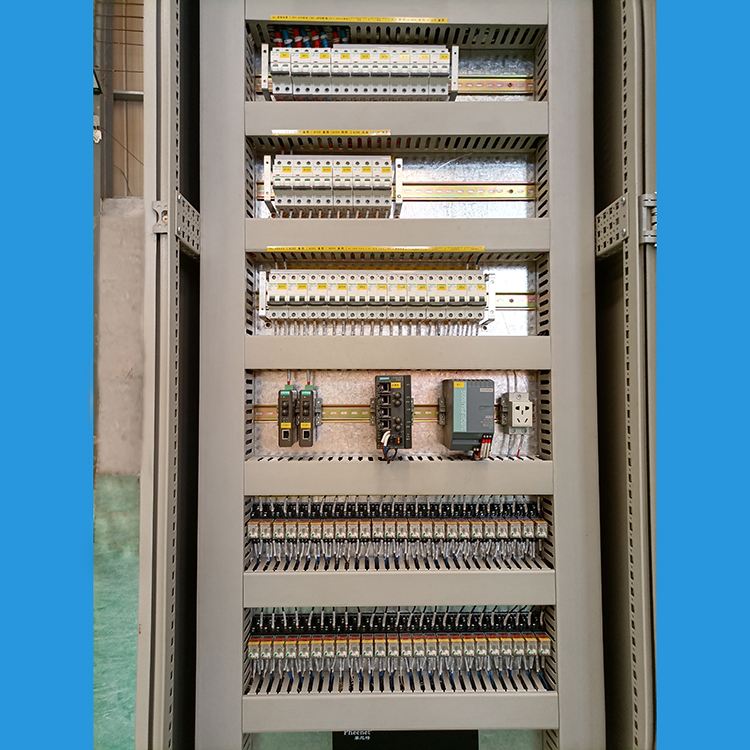

4. 控制柜內設備元件安裝為前后布置，即雙面立梁結構，前后立梁間為100mm，前立梁面至前門的凈空為300mm，后立梁至后門的凈空為400mm。

5. PLC控制柜柜頂居中安裝排風扇，柜頂前后安裝照明日光燈管，儀表柜柜頂居后安裝照明日光燈管。

6. 柜內兩側靠近柜體側板的豎走線槽應緊貼側板，以保證柜內有效凈空間。

7. PLC柜中S7-300/400基板安裝于絕緣膠木板上，并?；迮c柜體絕緣。

8. PLC柜（有柜內布置圖的）柜內元器件及其它部件按安裝圖紙要求。

9. 柜內接線參照?qǐng)D紙?jiān)O(shè)計，柜內該短接的接線端子應短接，柜內配線（多股銅芯軟線）規格嚴格按配線規約執行。

設備維護：制定生產和檢測設備的維護、校準和保養計劃，并按計劃執行，確保生產設備和檢測儀器處于無故障運行狀態并滿足精度要求。

人員培訓：通過不同層次的質量培訓，使員工樹立質量觀念并掌握有效的質量控制方法。

產前計劃：包括產品工藝、結構分析，工藝流程圖、關鍵工序及關鍵過程參數的確定，制定質量計劃。

過程控制：包括生產過程中品質確認、實時統計、過程控制、及時糾正措施，以確保生產過程處于受控狀態。
